| Характеристики |
| Электрическое исполнение |
NPN |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
1,8 |
| Корпус |
Резьбовой корпус |
| Размеры [mm] |
M12 x 1 / L = 93 |
| Приложение |
| Особенности |
Цельнометаллический корпус |
| Применение |
гидравлические цилиндры |
| Среда |
обнаруживает железные металлы |
| Мин. разрывное давление [bar] |
2000 |
| Предел прочности по давлению [bar] |
500 |
| Электронные данные |
| Рабочее напряжение [V] |
10…36 DC |
| Потребление тока [mA] |
< 23 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
NPN |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
1,6 |
| Макс. ток утечки [mA] |
0,1 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200 |
| Частота переключения DC [Hz] |
1000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
1,8 |
| Точность/ погрешность |
| Гистерезис [% от Sr] |
< 10 |
| Смещение точки переключения [% от Sr] |
10 |
| Воспроизводимость [% от Sr] |
10 |
| Условия эксплуатации |
| Пик давления [bar] |
1000 |
| Температура окружающей среды [°C] |
-25…120 |
| Степень защиты |
IP 65, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
| DIN ISO 11452-5 |
100 V/m |
|
| Виброустойчивость |
| EN 60068-2-6 Fc |
20 г 50 циклов качания частоты, 1 октава в минуту в 3 осях / 10…3000 Hz -20…50 °C |
|
| Ударопрочность |
| EN 60068-2-27 Ea |
100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям / -40…85 °C |
|
| Постоянная ударопрочность |
| EN 60068-2-27 Ea |
40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям / -20…50 °C |
|
| MTTF [годы] |
658 |
| Сертификат UL |
| Регистрационный номер UL |
C005 |
|
| Механические данные |
| Вес [g] |
43,6 |
| Корпус |
Резьбовой корпус |
| Монтаж |
установка заподлицо |

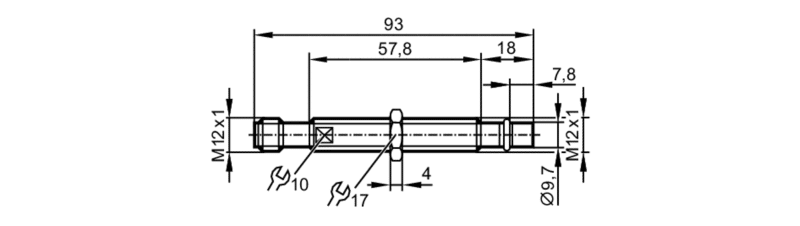

| Размеры [mm] |
M12 x 1 / L = 93 |
| Обозначение резьбы |
M12 x 1 |
| Материал |
корпус: нерж.сталь, O-кольцо: FKM, опорное кольцо: PTFE (тефлон) |
| Момент затяжки [Nm] |
< 15 |
| Цельнометаллический корпус |
да |
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12, Литой корпус: PEI |
| диаграммы и графики |
| Установка |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — MFH201-00 — 21.11.2016 — |
