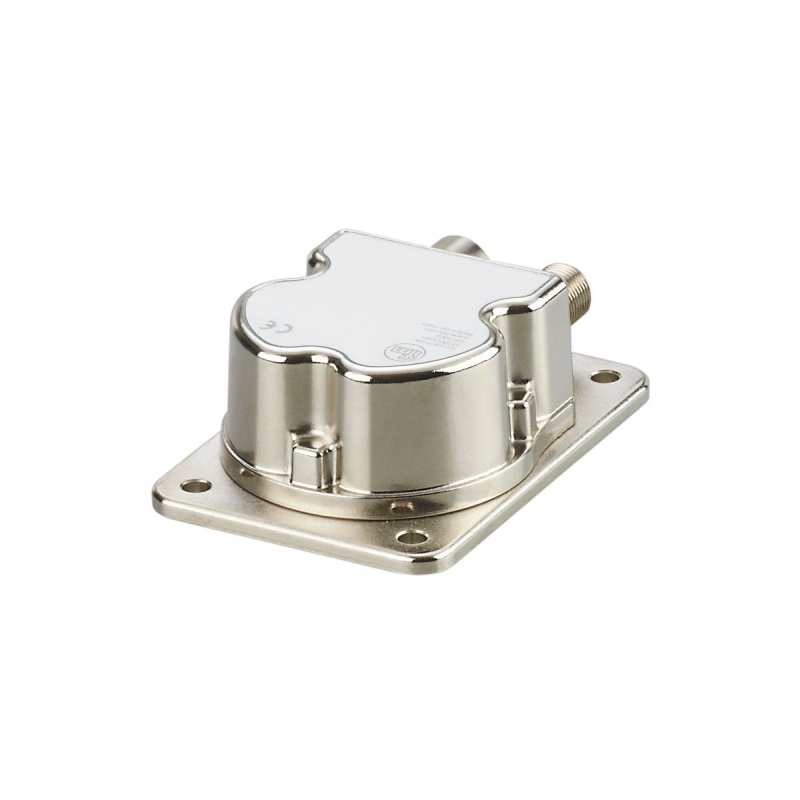

| Характеристики |
| Размеры [mm] |
90 x 62 x 33,2 |
| Измерение наклона |
| Количество осей измерения |
2 |
| Приложение |
| Применение |
Высокоточное 2-осевое измерение угла наклона для подвижной техники |
| Электронные данные |
| Рабочее напряжение [V] |
9,2…30 DC |
| Потребление тока [mA] |
70, (24 V DC, 25 °C) |
| Макс. потребление тока [mA] |
405, (9,2 V DC, -40 °C) |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Защита от перепутывания полярности |
да |
| Макс. время инициализации [ms] |
1000 |
| Время задержки включения питания [s] |
300, (время разогрева) |
| Диапазон измерения/настройки |
| Принцип измерения |
Ёмкостная MEMS |
| Измерение наклона |
| Количество осей измерения |
2 |
| Угловой диапазон [°] |
-45…45 |
| Предельная частота [Hz] |
0,5…10, (параметризуемый) |
| Точность/ погрешность |
| Точность [°] |
≤ ± 0,01 |
| Повторяемость [°] |
≤ ± 0,01 |
| Разрешение [°] |
0,001, (параметризуемый) |
| Температурный коэфициент [1/K] |
≤ ± 0,0008 |
| Интерфейсы |
| Коммуникационный интерфейс |
CAN |
| Количество интерфейсов CAN |
1 |
| Нагрузочное сопротивление |
да, (внутренний , параметризуемый) |
| CAN |
| Протокол |
CANopen CiA DS 301 |
| Заводские настройки |
| скорость передачи: 125 kBit/s |
| Идентификатор узла (Node ID): 10 |
|
| Версия |
CiA DSP-410 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Температура хранения [°C] |
-40…85 |
| Степень защиты |
IP 65, IP 67, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| DIN EN 61000-4-3 ВЧ излучение |
10 V/m |
| DIN EN 61000-4-4 Burst |
2 kV |
| DIN EN 61000-4-6 ВЧ проводимость |
10 V |
| DIN EN 55022 класс B / CISPR 16-2-3 |
30 — 1000 MHz |
| CISPR 25 ECE R 10 |
30 — 1000 MHz узкополосный и широкополосный |
| ISO 11452-2 ECE R 10 |
20 — 2000 MHz / 30 V/m |
| ISO 7637-2 ECE R 10 |
импульс 1, 2a, 2b, 3a, 3b, 4, и излучение импульса во время работы, включение, выключение |
| ISO 7637-3 |
— 80 V импульс а / + 80 V импульс b |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
100 г 1 ms / 10000 ударов на ось (X/Y) |
| DIN EN 60068-2-29 |
30 г 6 ms / 24000 механические удары (удар) |
|
| Вибропрочность |
| DIN EN 60068-2-64 |
10…2000 Hz Test VII / Случайный, место монтажа кузова автомобиля |
| DIN EN 60068-2-6 |
10…500 Hz / 10 г 10 циклов/ось, синус |
|
| Тестирование солевым туманом |
| DIN EN 60068-2-52 |
степень воздействия 5 (автотранспортное средство) |
|
| Влажное тепло |
| DIN EN 60068-2-30 |
55 °C циклическая верхняя температура / 95 % rh 2 цикла за 24 часа |
|
| MTTF [годы] |
372 |
| Стандарт |
Соответствует ECE R 10, рев. 5, ISO 7637-3: 2007-07 |
| Механические данные |
| Вес [g] |
415,5 |
| Размеры [mm] |
90 x 62 x 33,2 |
| Материал |
корпус: отливка из цинка никелированн. |
| Дисплеи / Элементы управления |
| Дисплей |
| предпусковой режим |
1 x светодиод, зелёный |
| режим работы |
1 x светодиод, зелёный мигает |
| неисправность |
1 x светодиод, красный |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — CAN-In |
|
Разъем: 1 x M12 |
| электрическое подключение — CAN-Out |
|
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — JN2101-03 — |
