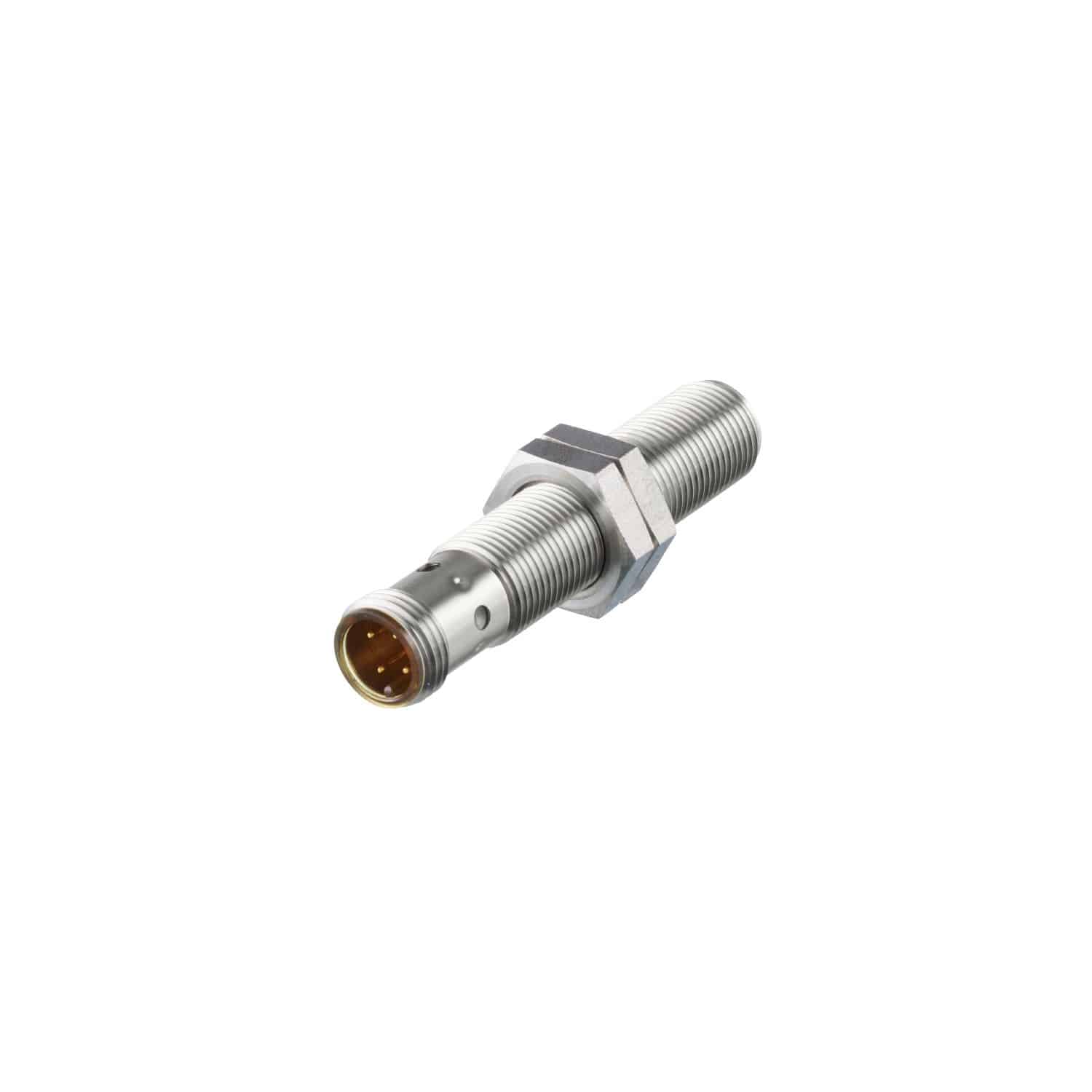

Индуктивный датчик безопасности
GF761S
| Тип | GF761S |
|---|---|
| Обозначение продукции | Индуктивный датчик |
| Производитель | IFM |
| Тип напряжения | DC |
| Рабочее напряжение DC | 9…32 V |
| Электрическое исполнение | PNP |
| Монтаж | установка заподлицо |
| Материал | |
| Соединение | 1 L+ 2 OSSD2 3 L- 4 OSSD1 |
| Длина корпуса | 60 mm |
| Дисплей | Отображение коммутационного состояния 4 светодиод, жёлтый |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Индуктивный датчик безопасности IFM, вы выбираете качественный и проверенный продукт. Индуктивный датчик безопасности IFM GF761S по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM GF761S - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики безопасности.
Для заказа данной позиции достаточно указать название модели GF761S и артикул GIFK4003B2PS/SIL2/AM/US
Ключевые особенности
Характеристики Электрическое исполнение PNP Зона обнаружения мишени [mm] 0…1,5 Корпус Резьбовой корпус Размеры [mm] M12 x 1 / L =
Техническое описание
| Характеристики | |
|---|---|
| Электрическое исполнение | PNP |
| Зона обнаружения мишени [mm] | 0…1,5 |
| Корпус | Резьбовой корпус |
| Размеры [mm] | M12 x 1 / L = 60 |
| Приложение | |
| Особенности | позолоченные контакты; Цельнометаллический корпус |
| Режим работы | постоянная работа |
| Safety-related sub-function | safe state when undamped correctly (s > sAs (sar)) |
| Применение | Применение в подвижной технике и сложных условиях |
| Электронные данные | |
| Рабочее напряжение [V] | 9…32 DC |
| Номинальное напряжение [V] | 60 |
| изоляции | |
| Потребление тока [mA] | < 10; (24 V) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Макс. время задержки при включении [ms] | 500 |
| Выходы | |
| Электрическое исполнение | PNP |
| Макс. падение напряжения коммутационного выхода [V] | 2,5 DC |
| Количество OSSD выходов | 2 |
| Макс. допустимая токовая нагрузка на каждый OSSD выход [mA] | 50 |
| Выходные данные Тип интерфейса | C класс 1 |
| Выходное напряжение при 24 В | совместим с входами Тип 1, 2 по EN 61131-2 |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Макс. емкостная нагрузка [nF] | 20 CL_max |
| Диапазон контроля | |
| Зона обнаружения мишени [mm] | 0…1,5 |
| Safe switch-off distance sAs [mm] (sar) | 6 |
| Точность/ погрешность | |
| Поправочный коэффициент | сталь: 1 / нерж.сталь: 0,6 / латунь: 0,7 / алюминий: 0,6 / медь: 0,3 |
| Время реакции | |
| Response time when approaching the enable zone, turn-on time (ton) [ms] | 20 |
| Response time to safety request, turn-off time (toff) [ms] | 20 |
| Risk time / error handling time (toff max) [ms] | 100 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -40…85 |
| Макс. высота над уровнем моря [m] | 3000 |
| Ионизирующее излучение | не допускается |
| Степень защиты | IP 65; IP 66; IP 67; IP 68; IP 69K |
| Классификация безопасности | |
| Соответствует требованиям | ISO 13849-1 Категория 2, PL d |
| IEC 61508 SIL 2, HFT 0, SC 2 | |
| Срок службы TM (Mission Time) [h] | ≤ 87600 |
| Срок службы ТМ промышленные среды (дополнительная показание) | Температурный диапазон -25…70 °C ≤ 175200 |
| PFH [1/h] | < 1,5E-07 |
| Механические данные | |
| Вес [g] | 32,95 |
| Корпус | Резьбовой корпус |
| Монтаж | установка заподлицо |
| Размеры [mm] | M12 x 1 / L = 60 |
| Обозначение резьбы | M12 x 1 |
| Материал | Резьбовая втулка: нерж. сталь (1.4404 / 316L); активная поверхность: нерж. сталь (1.4404 / 316L); светодиодное окно: PEI; светодиод Уплотнение: PU; крепежные гайки: нерж. сталь (1.4404 / 316L) |
| Момент затяжки [Nm] | 15 |
| Цельнометаллический корпус | да |
| Дисплеи / Элементы управления | |
| Дисплей | Отображение коммутационного состояния 4 светодиод, жёлтый |
| электрическое подключение — разъем | |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| Соединение | 1 L+ 2 OSSD2 3 L- 4 OSSD1 |
