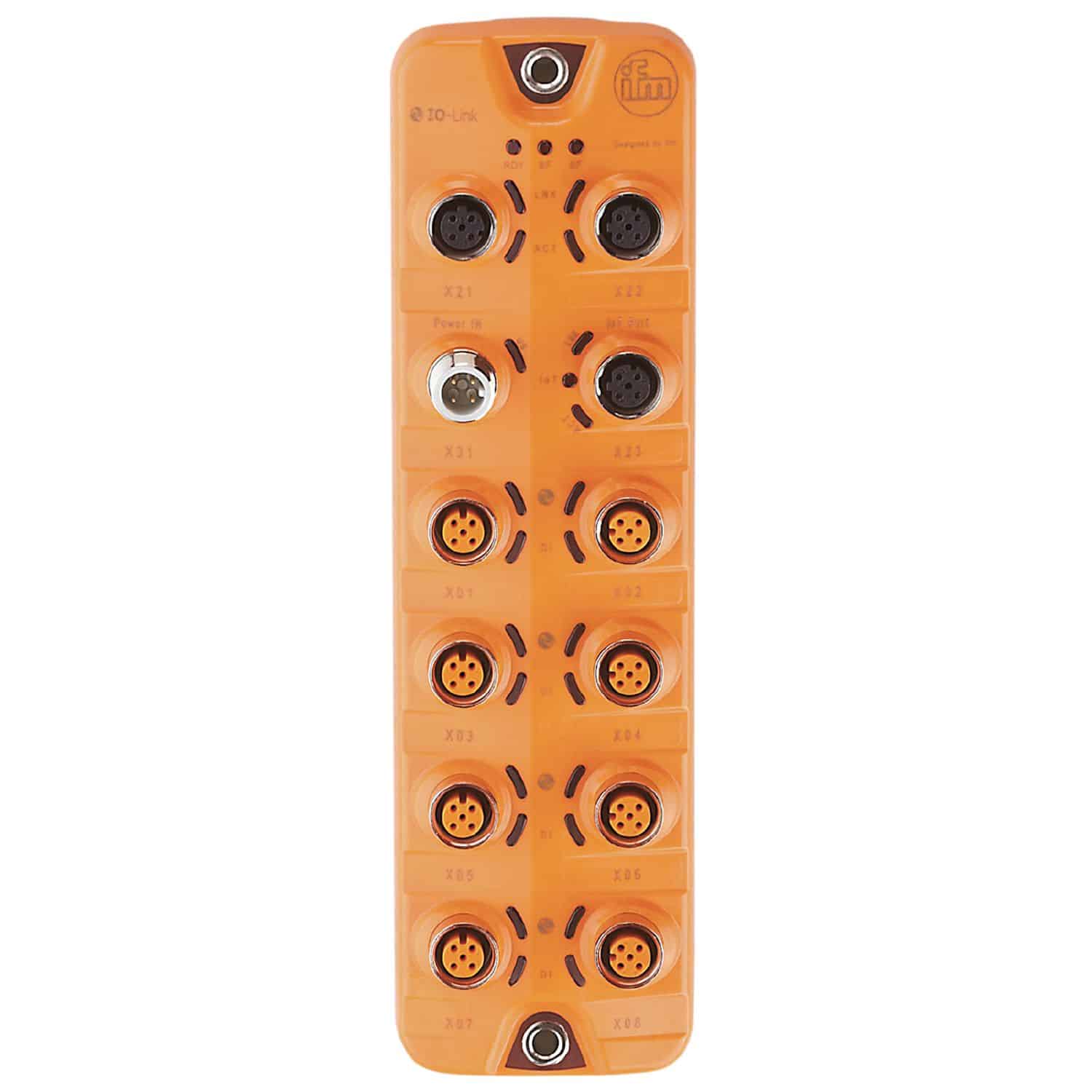

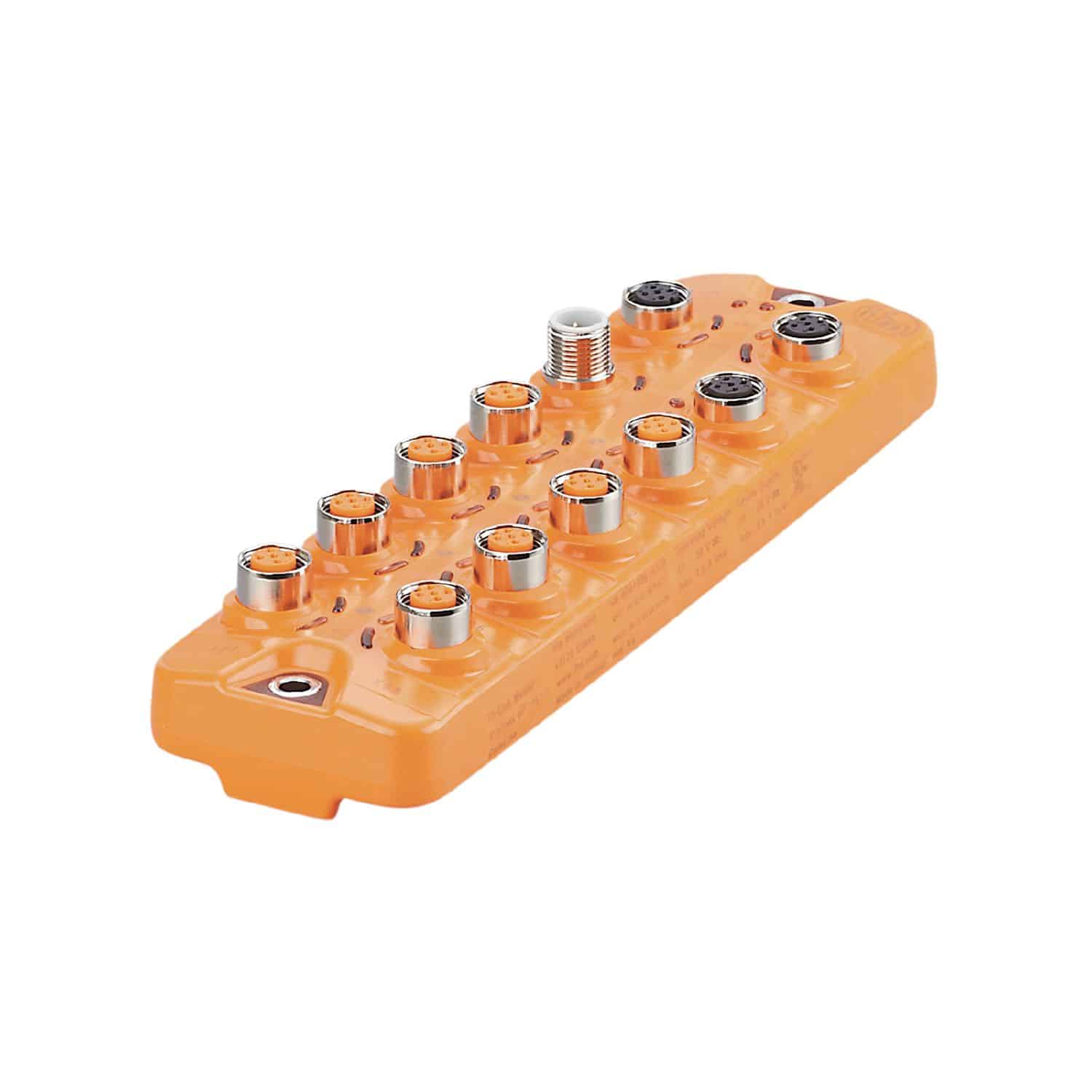

Мастер IO-Link с интерфейсом Profinet
AL1306
| Материал | корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн. |
|---|---|
| Производитель | IFM |
| Тип | AL1306 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Мастер IO-Link с интерфейсом Profinet IFM, вы выбираете качественный и проверенный продукт. Мастер IO-Link с интерфейсом Profinet IFM AL1306 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL1306 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули IO-Link.
Для заказа данной позиции достаточно указать название модели AL1306 и артикул IO-Link Master DL PN 8P IP67
Ключевые особенности
Приложение Применение Модули ввода / вывода для полевой шины Daisy-chain function полевая шина Электронные данные Рабочее напряжение [V] 20…30 DC;
Техническое описание
Описание
| Приложение | |
|---|---|
| Применение | Модули ввода / вывода для полевой шины |
| Daisy-chain function | полевая шина |
| Электронные данные | |
| Рабочее напряжение [V] | 20…30 DC; (US ; по SELV/PELV) |
| Потребление тока [mA] | 300…3900; (US) |
| Класс защиты | III |
| Питание датчика | US |
| Макс. общая токовая нагрузка [A] | 3,6 |
| Входы/выходы | |
| Общее количество входов и выходов | 16; (конфигурируемый) |
| Количество цифровых входов | 16 |
| Количество цифровых выходов | 8 |
| Количество цифровых входов (IO-Link Port Class A) | 8 x 2 |
| Коммутационный уровень high [V] | 11…30 |
| Коммутационный уровень low [V] | 0…5 |
| Аналоговые входы защищены от короткого замыкания | да |
| Количество цифровых выходов (IO-Link Port Class A) | 8 x 1 |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 300 |
| Защита от короткого замыкания | да |
| Интерфейсы | |
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet — PROFINET | |
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 MBit/s |
| Протокол | PROFINET |
| Заводские настройки IP-адресс | 0.0.0.0 |
| маска подсети | 0.0.0.0 |
| IP — адрес шлюза | 0.0.0.0 |
| MAC-адресс | см. типовую бирку |
| Примечание к интерфейсам | IO-Link Integration Edition 2; CC-C (Conformance Class C) (IRT-Switch); Резервирование S2; Netload Class III; CiR (Configuration in Run); SNMP (Simple Network Management Protocol); MRP (Media Redundancy Protocol); Поддерживаемые топологии сети: строка, кольцо |
| Ethernet — Internet of Things | |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 MBit/s; 100 MBit/s |
| Протокол | MQTT JSON |
| Заводские настройки IP-адресс | 169.254.x.x |
| маска подсети | 255.255.0.0 |
| IP — адрес шлюза | 0.0.0.0 |
| MAC-адресс | см. типовую бирку |
| Примечание к интерфейсам | Протокол безопасности: HTTPS |
| IO-Link Master | |
| Способ передачи | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link проверка | 1.1 |
| Количество портов класса А | 8 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…60 |
| Температура хранения [°C] | -25…85 |
| Макс. допустимая относительная влажность [%] | 90 |
| Степень защиты | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 6P 250) | |
| Степень загрязнения | 2 |
| Химическая среда | ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA |
| Механические данные | |
| Вес [g] | 411,2 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |

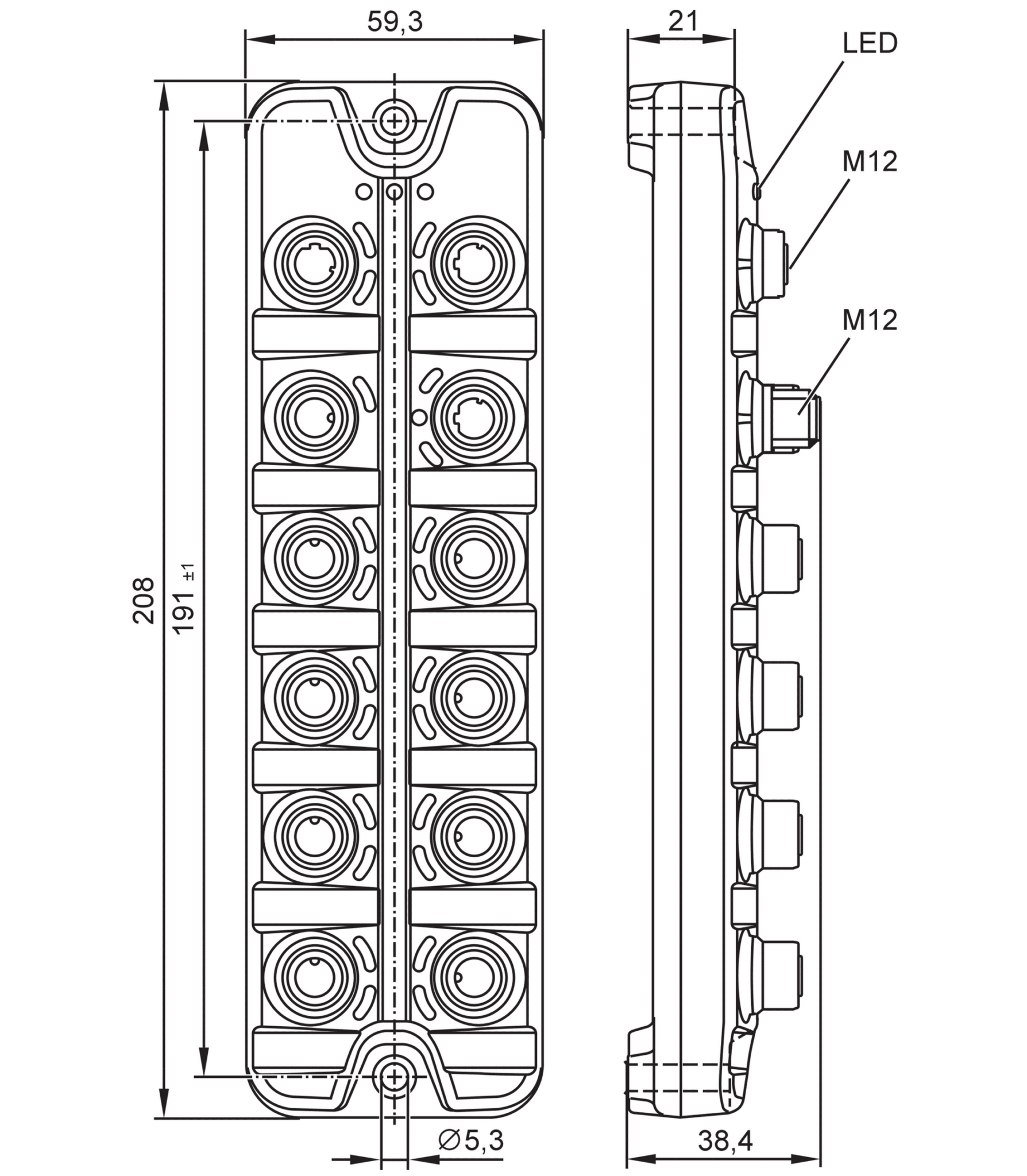

| Размеры [mm] | 208 x 59,3 x 38,4 |
| Материал | корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн. |
| Уплотнительный материал | FKM |
| Электрическое подключение — Ethernet | |
| Разъем | 2 x M12; кодировка: D; Уплотнение: FKM |
| PROFINET X21, X22 | |
| 1 | TX + |
| 2 | RX + |
| 3 | TX — |
| 4 | RX — |
| 5 | не используется |
| Электрическое подключение — IoT | |
| 1 | TX + |
| 2 | RX + |
| 3 | TX — |
| 4 | RX — |
| 5 | не используется |
| Электрическое подключение — IO-Link | |
| Разъем | 8 x M12; кодировка: A; Уплотнение: FKM |
| IO-Link Port Class A X01…X08 | |
| 1 | Питание датчика (US) L+ |
| 2 | Цифровой вход |
| 3 | Питание датчика (US) L- |
| 4 | C/Q IO-Link |
| 5 | не используется |
| Электрическое подключение — напряжение питания | |
| X31 | |
| 1 | + 24 V DC (US) |
| 2 | не используется |
| 3 | GND (US) |
| 4 | не используется |
| Электрическое подключение — напряжение питания IN | |
| Разъем | 1 x M12 |
| Электрическое подключение — напряжение питания OUT | |
| Разъем | 1 x M12; Уплотнение: FKM |
