| Электронные данные |
| Рабочее напряжение [V] |
26,5…31,6 DC |
| Потребление тока [mA] |
< 200 |
| Макс. общая токовая нагрузка [A] |
0,18, (общий ток для всех входов и выходов, питающихся от AS-i: 180 mA) |
| Встроенный ‘Watchdog’ |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 3, Количество цифровых выходов: 3 |
| Входы |
| Количество цифровых входов |
3 |
| Питание выходов датчика |
AS-i |
| Напряжение питания [V] |
20…30, (DC) |
| Аналоговые входы защищены от короткого замыкания |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Количество цифровых выходов |
3 |
| Диапазон напряжения DC [V] |
18…30, (DC) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
180, (Примите во внимание ток нагрузки для всех входов и выходов ) |
| Защита от короткого замыкания |
да |
| Коммутационные выходы питания актуатора |
AS-i |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Степень защиты |
IP 00 |
| Испытания / одобрения |
| ЭMC |
|
| AS-i классификация |
| AS-i версия |
2.1 |
| Расширенный режим адресации |
да |
| AS-i профиль |
S-7.A.E |
| AS-i конфигурация ввода/вывода [hex] |
7 |
| ID код AS-i [hex] |
A.E |
| Биты данных |
| Бит данных |
D0 |
D1 |
D2 |
D3 |
| Вход |
I-1 |
I-2 |
I-3 |
— |
| Выход |
O-1 |
O-2 |
O-3 |
— |
|
| Механические данные |
| Вес [g] |
30,5 |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
светодиод, зелёный |
| ошибка |
светодиод, красный |
|
| Примечания |
| Примечания |

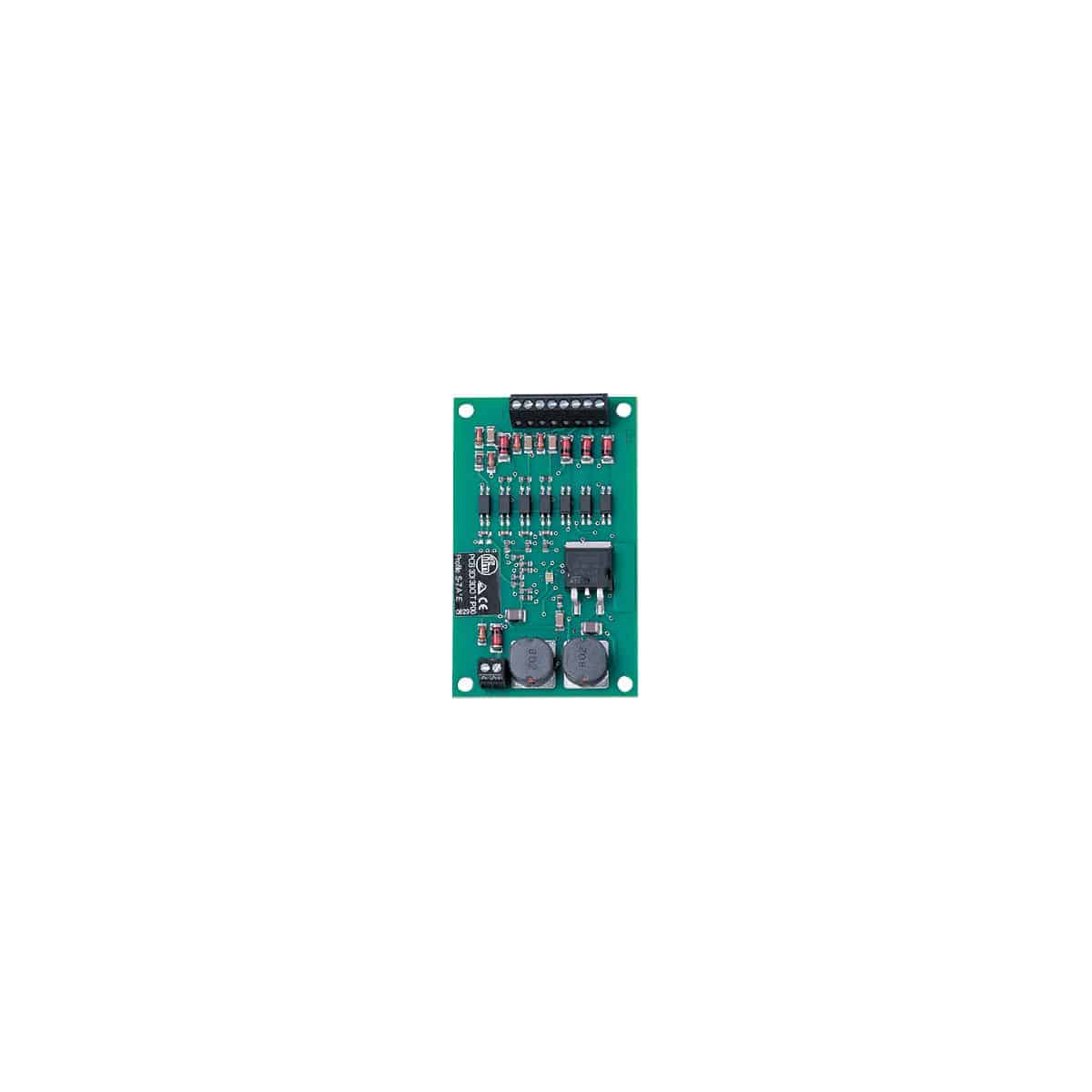

| AS-i модуль является PCB решением для ведомого устройства AS-i, питаемого через AS-i. |
| Функция сторожевого таймера выключает выходы в случае, если на линии AS-i отсутствует связь. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
|
винтовые клеммы: 0,2…1,5 mm², AWG26 — AWG16 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AC2731-00 — 28.11.2011 — |
