| Приложение |
| Применение |
Модули ввода / вывода для полевой шины |
| Daisy-chain function |
полевая шина |
| Электронные данные |
| Рабочее напряжение [V] |
20…30 DC, (US, по SELV/PELV) |
| Потребление тока [mA] |
300…3900, (US) |
| Класс защиты |
III |
| Питание датчика US |
| Макс. общая токовая нагрузка [A] |
3,6 |
| Входы/выходы |
| Общее количество входов и выходов |
16, (конфигурируемый) |
| Количество входов и выходов |
Количество цифровых входов: 16, Количество цифровых выходов: 8 |
| Входы |
| Количество цифровых входов |
16, (IO-Link Port Class A: 8 x 2) |
| Коммутационный уровень high [V] |
11…30 |
| Коммутационный уровень low [V] |
0…5 |
| Аналоговые входы защищены от короткого замыкания |
да |
| Выходы |
| Количество цифровых выходов |
8, (IO-Link Port Class A: 8 x 1) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
300 |
| Защита от короткого замыкания |
да |
| Интерфейсы |
| Коммуникационный интерфейс |
Ethernet, IO-Link |
| Ethernet — Internet of Things |
| Стандарт передачи |
10Base-T, 100Base-TX |
| Скорость передачи |
10, 100 |
| Протокол |
MQTT JSON |
| Заводские настройки |
| IP-адресс: 169.254.x.x |
| маска подсети: 255.255.0.0 |
| IP — адрес шлюза: 0.0.0.0 |
| MAC-адресс: см. типовую бирку |
|
| Примечание к интерфейсам |
Протокол безопасности, HTTPS |
| Ethernet — Modbus TCP |
| Стандарт передачи |
10Base-T, 100Base-TX |
| Скорость передачи |
10, 100 |
| Протокол |
Modbus TCP |
| Заводские настройки |
| IP-адресс: 192.168.1.250 |
| маска подсети: 255.255.255.0 |
| IP — адрес шлюза: 0.0.0.0 |
| MAC-адресс: см. типовую бирку |
|
| IO-Link Master |
| Способ передачи |
COM1 (4,8 kBaud), COM2 (38,4 kBaud), COM3 (230,4 kBaud) |
| IO-Link проверка |
1.1 |
| Количество портов класса А |
8 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Температура хранения [°C] |
-25…85 |
| Макс. допустимая относительная влажность воздуха [%] |
90 |
| Степень защиты |
IP 65, IP 66, IP 67 |
| Степень загрязнения |
2 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-6-2 |
|
| EN 61000-6-4 |
|
|
| Ударопрочность |
|
| Вибропрочность |
| DIN EN 60068-2-64 2009-04 |
|
| DIN EN 60068-2-6 2008-10 |
|
|

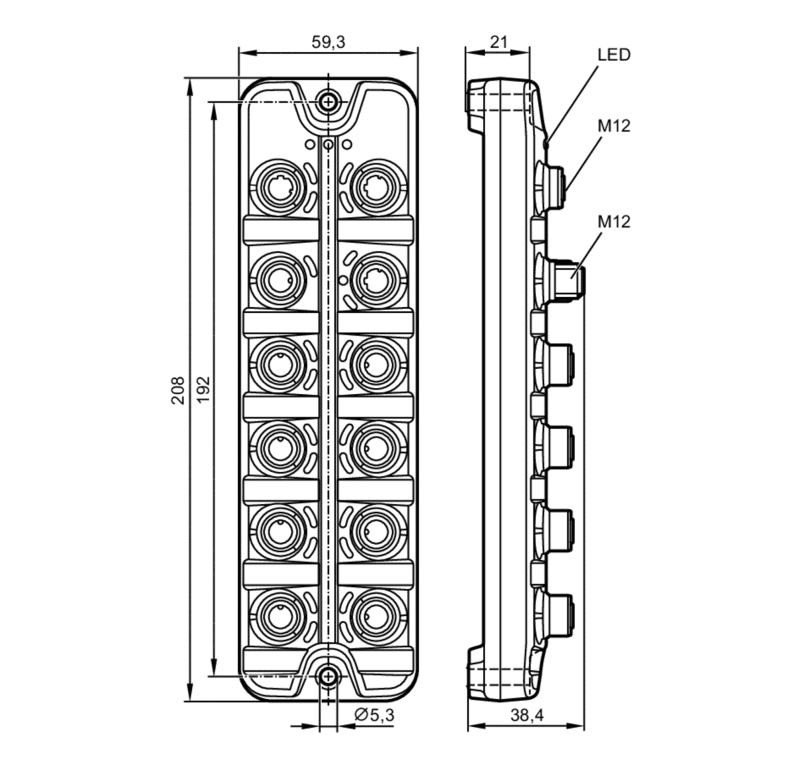

| Механические данные |
| Вес [g] |
403 |
| Материал |
корпус: PA (полиамид), Разъём: латунь никелированн. |
| Примечания |
| Примечания |
| Дополнутельную информацию, пожалуйста, смотрите в инструкции по эксплуатации. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение — Ethernet |
| Modbus TCP X21, X22 |
Разъем: M12 |
| электрическое подключение — Подключение к процессу |
| IO-Link Port Class A X01…X08 |
Разъем: M12 |
| электрическое подключение — напряжение питания |
| X31 |
Разъем: M12 |
