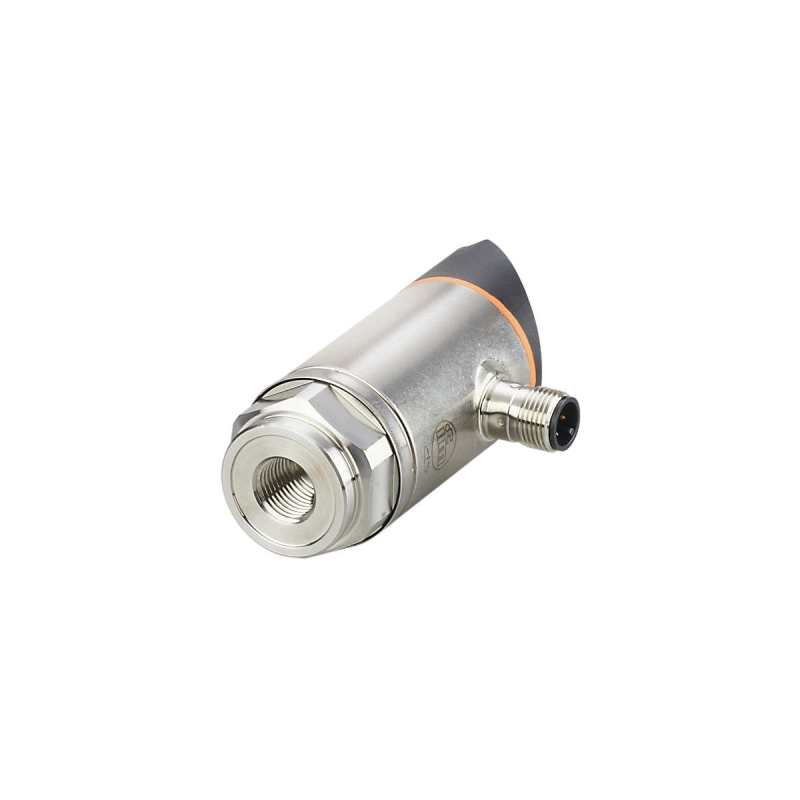

| Характеристики |
| Выходной сигнал |
коммутационный сигнал, IO-Link, (конфигурируемый) |
| Диапазон измерения |
| 0…25 bar |
0…363 psi |
0…2,5 MPa |
|
| Подключение к процессу |
резьбовое соединение G 1/4 внутренняя резьба |
| Приложение |
| Особенности |
позолоченные контакты |
| Измерительный элемент |
керамическая емкостная ячейка для измерения давления |
| Применение |
для общепромышленного применения |
| Среда |
Жидкие или газообразные среды |
| Условно подходит для |
Применение в газовой среде ограничено по давлению до 25 бар. |
| Температура измеряемой среды [°C] |
-25…80 |
| Мин. разрывное давление |
|
| Предел прочности по давлению |
|
| Устойчивость к вакууму [mbar] |
-1000 |
| Тип давления |
относительное давление |
| Электронные данные |
| Рабочее напряжение [V] |
18…30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] |
< 35 |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
< 0,3 |
| Встроенный ‘Watchdog’ |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал, IO-Link, (конфигурируемый) |
| Электрическое исполнение |
PNP/NPN |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
150, (200 (…60 °C) 250 (…40 °C)) |
| Частота переключения DC [Hz] |
< 170 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Диапазон измерения |
| 0…25 bar |
0…363 psi |
0…2,5 MPa |
|
| Точка срабатывания SP |
| 0,2…25 bar |
4…362 psi |
0,02…2,5 MPa |
|
| Точка сброса rP |
| 0,1…24,9 bar |
2…360 psi |
0,01…2,49 MPa |
|
| С шагом в |
|
| Точность/ погрешность |
| Погрешность точки переключения [% диапазона] |
< ± 0,5 |
| Повторяемость [% диапазона] |
< ± 0,1, (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] |
< ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения) |
| Отклонение гистерезиса [% диапазона] |
< ± 0,25 |
| Долговременная стабильность [% диапазона] |
< ± 0,05, (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] |
0,4, (-25…80 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] |
0,4, (-25…80 °C) |
| Время реакции |
| Время отклика [ms] |
< 3 |
| Программируемое время задержки dS, dr [s] |
0…50 |
| Программное обеспечение / Программирование |
| Выбор параметров |
гистерезис / окно, нормально открытый / нормально закрытый, логика переключения, задержка при включении / выключении, Демпфирование, Дисплей |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| SIO режим |
да |
| Нужный тип порта |
A |
| Аналоговые рабочие данные |
1 |
| Бинарные рабочие данные |
2 |
| Миним.время рабочего цикла [ms] |
2,3 |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
402 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Ударопрочность |
| DIN EN 60068-2-27 |
50 г (11 ms) |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
20 г (10…2000 Hz) |
|
| MTTF [годы] |
254 |
| Директива по оборудованию под давлением |
Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |

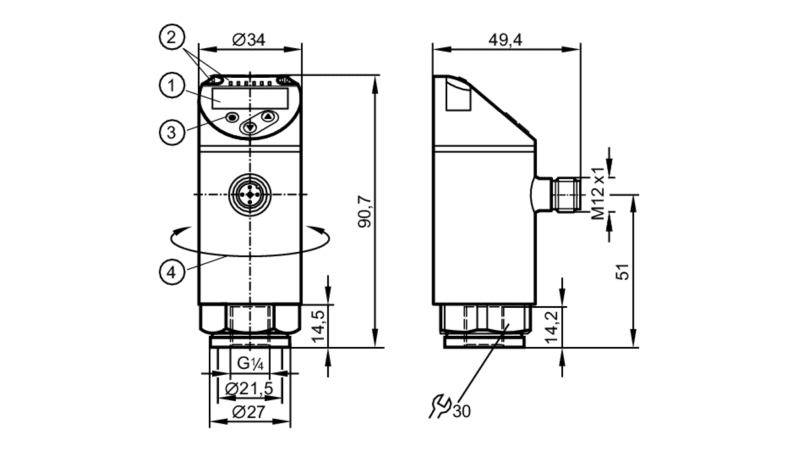

| Механические данные |
| Вес [g] |
234,5 |
| Материал |
нерж. сталь (1.4404 / 316L), PBT+PC-GF30, PBT-GF20, PC |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4404 / 316L), керамика, FKM |
| Мин. кол-во циклов давления |
100 миллионов |
| Момент затяжки [Nm] |
25…35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления) |
| Подключение к процессу |
резьбовое соединение G 1/4 внутренняя резьба |
| Механические коммутационные циклы |
100 миллионов |
| Встроенный ограничитель |
нет (можно модифицировать) |
| Дисплеи / Элементы управления |
| Дисплей |
| Дисплей |
3 x светодиод, зелёный (bar, psi, MPa) |
| Состояние выхода |
2 x светодиод, жёлтый |
| Измеренные значения |
буквенно-цифровой дисплей, красный/зеленый 4-значный |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| Другие данные |
| Параметр |
Заводская настройка |
| SP1 |
0,04 MPa |
| rP1 |
0,03 MPa |
| ou1 |
Hnc |
| SP2 |
0,35 MPa |
| rP2 |
0,30 MPa |
| ou2 |
Hno |
| ds1/ds2 |
0 ms |
| dr1/dr2 |
0 ms |
| coF |
0 % |
| P-n |
pnp |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PY7093-01 — 12.08.2019 — |
