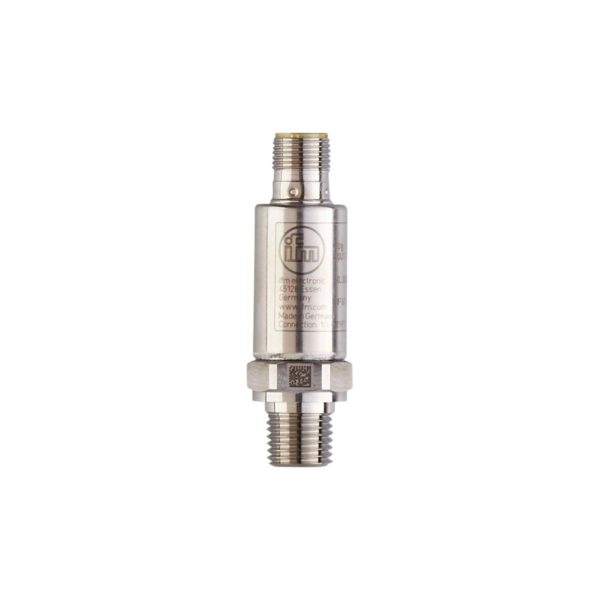

| Характеристики |
| Выходной сигнал |
аналоговый сигнал |
| Диапазон измерения [psi] |
0…300 |
| Подключение к процессу |
резьбовое соединение 1/4′ NPT внешняя резьба |
| Приложение |
| Применение |
для общепромышленного применения |
| Среда |
Жидкие или газообразные среды |
| Температура измеряемой среды [°C] |
-40…90 |
| Мин. разрывное давление [psi] |
8700 |
| Предел прочности по давлению [psi] |
940 |
| Примечание к прочности по давлению |
|
| Устойчивость к вакууму [psi] |
-14,5 |
| Тип давления |
относительное давление |
| MAWP (для применения в соответствии с CRN) [psi] |
940 |
| Электронные данные |
| Рабочее напряжение [V] |
8,5…36 DC |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
1 |
| Выходной сигнал |
аналоговый сигнал |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20 |
| Наиб.нагрузка [Ω] |
720, (Ub = 24 V, (Ub — 8,5 V) / 21,5 mA) |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Диапазон измерения [psi] |
0…300 |
| Точность/ погрешность |
| Повторяемость [% диапазона] |
< ± 0,05, (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] |
< ± 0,5, (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис) |
| Отклонение линейности [% диапазона] |
< ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Отклонение гистерезиса [% диапазона] |
< ± 0,2 |
| Долговременная стабильность [% диапазона] |
< ± 0,1, (за 6 месяцев) |
| Температурный коэффициент нулевой точки и диапазона [% от диапазона измерения / 10 K] |
< 0,1 (-25...90 °C) / < 0,2 (-40...-25 °C) |
| Время реакции |
| Время нарастания переходной характеристики аналогового выхода [ms] |
1 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…90 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 67, IP 69K |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
| Ударопрочность |
| DIN EN 60068-2-27 |
50 г (11 ms) |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
20 г (10…2000 Hz) |
|
| MTTF [годы] |
784 |
| Директива по оборудованию под давлением |
Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Механические данные |
| Вес [g] |
58 |
| Материал |
1.4542 (17-4 PH / 630), нерж. сталь (1.4404 / 316L), PEI |
| Материалы корпуса в контакте с изм. средой |
1.4542 (17-4 PH / 630) |
| Мин. кол-во циклов давления |
60 миллионов, (при 1,2 х номинального давления) |
| Момент затяжки [Nm] |
< 50, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления) |
| Подключение к процессу |
резьбовое соединение 1/4′ NPT внешняя резьба |
| Встроенный ограничитель |
нет (можно модифицировать) |
| Примечания |
| Примечания |
| BFSL = прямая линия наилучшего соответствия |
| LS = Установка предельного значения |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| диаграммы и графики |
|
| 1: |
Наиб.нагрузка |
| 2: |
Наиб. нагрузка |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PT2434-00 — 25.06.2015 — |
