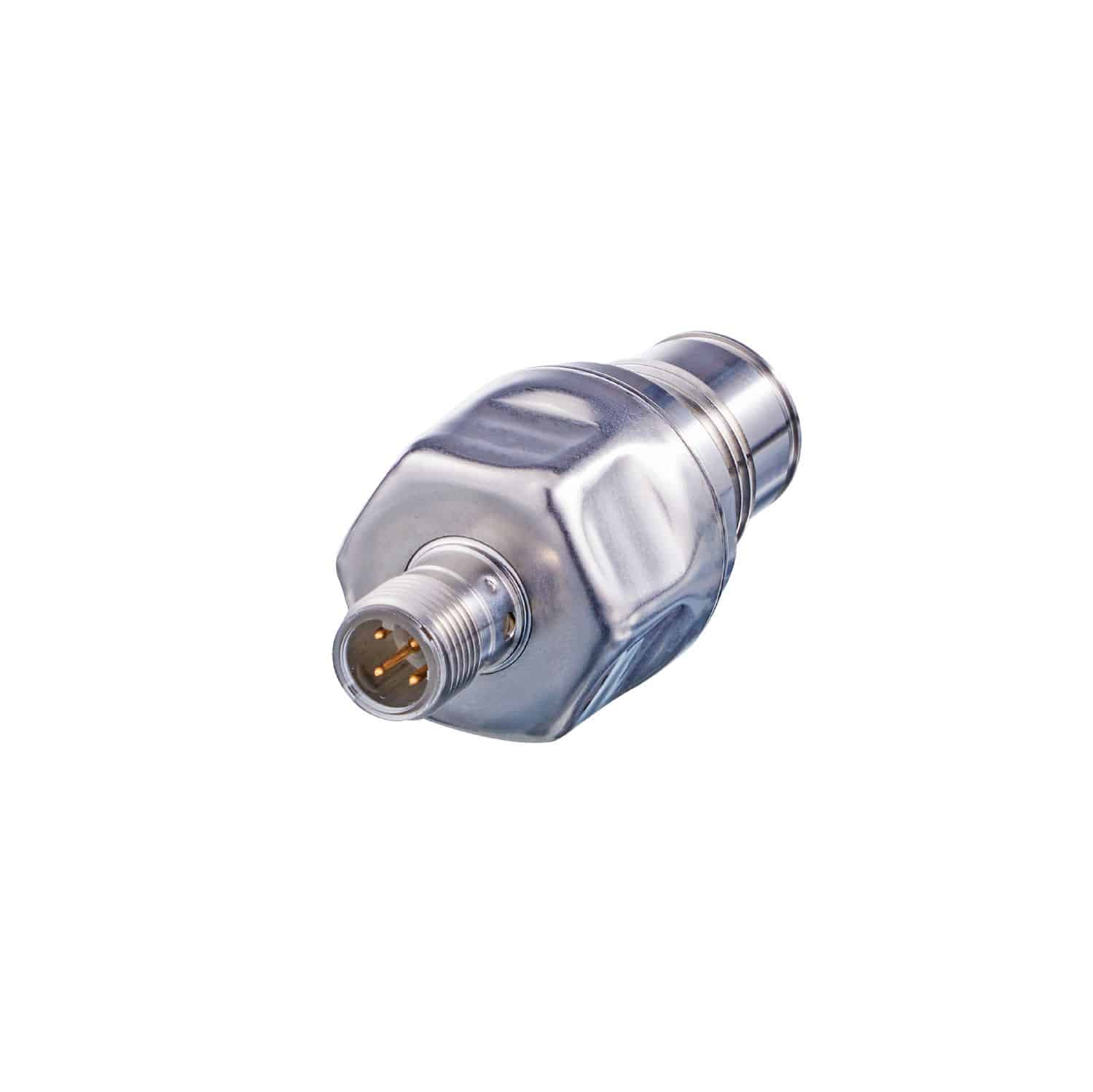

Преобразователь давления с установкой заподлицо
PL1515
| Выходной сигнал | аналоговый сигнал; IO-Link |
|---|---|
| Диапазон измерения | -1…6 bar; -14,5…87 psi; -100…600 kPa |
| Коммуникационный интерфейс | IO-Link |
| Материал | нерж. сталь (1.4435 / 316L); нерж. сталь (1.4404 / 316L); PA (полиамид); PTFE (тефлон); FKM |
| Обозначение продукции | Датчик для диагностики насоса и мониторинга давления |
| Общее количество выходов | 2 |
| Подключение к процессу | резьбовое соединение G 1/2 внешняя резьба |
| Применение | установка заподлицо для промышленного применения; для общепромышленного применения |
| Производитель | IFM |
| Рабочее напряжение DC | 9,6…30 V |
| Температура измеряемой среды | -25…110; (flush mount zero-leak using metal-to-metal seal. for permissible temperatures of other sealing versions, see sealing materials under “Accessories”) |
| Тип | PL1515 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Преобразователь давления с установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Преобразователь давления с установкой заподлицо IFM PL1515 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PL1515 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Установка заподлицо.
Для заказа данной позиции достаточно указать название модели PL1515 и артикул PL-006-REA12-A-DKG/US/ /
Ключевые особенности
Характеристики Количество входов и выходов Количество цифровых выходов: 1; Количество аналоговых выходов: 1 Диапазон измерения -1…6 bar -14,5…87 psi -100…600
Техническое описание
Описание
| Характеристики | |
|---|---|
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Диапазон измерения | -1…6 bar -14,5…87 psi -100…600 kPa |
| Подключение к процессу | резьбовое соединение G 1/2 внешняя резьба |
| Особенности | позолоченные контакты |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Контроль температуры | да |
| Применение | установка заподлицо для промышленного применения; для общепромышленного применения |
| Среда | Вязкие среды или жидкости со взвешенными частицами; Жидкие среды; другие среды по требованию |
| Температура измеряемой среды [°C] | -25…110; (flush mount zero-leak using metal-to-metal seal. for permissible temperatures of other sealing versions, see sealing materials under “Accessories”) |
| Мин. разрывное давление | 120 bar 1740 psi 12000 kPa |
| Предел прочности по давлению | 50 bar 725 psi 5000 kPa |
| Устойчивость к вакууму [mbar] | -1000 |
| Тип давления | относительное давление; вакуум |
| Отсутствует застойная зона | да |
| Электронные данные | |
| Рабочее напряжение [V] | 9,6…30 DC |
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Встроенный «Watchdog» | да |
| 2-проводный потребление тока [mA] | 3,5…21,5 |
| 2-проводный время задержки включения [s] | < 1 |
| 3-проводный потребление тока [mA] | < 30 |
| 3-проводный время задержки включения [s] | < 0,5 |
| Входы/выходы | |
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 |
| Общее количество выходов | 2 |
| Выходной сигнал | аналоговый сигнал; IO-Link |
| Количество цифровых выходов | 1; (IO-Link) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4…20; (масштабируемый; 1:5) |
| Наиб. нагрузка [Ω] | (Ub — 9,6 V) / 21,5 mA; 670 Ω (Ub = 24 V) |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки | |
| Диапазон измерения | -1…6 bar -14,5…87 psi -100…600 kPa |
| Аналоговая пусковая точка | -1…4,8 bar -14,5…69,6 psi -100…480 kPa |
| Аналоговая конечная точка | 1…6 bar 14,5…87 psi 20…600 kPa |
| Шаг | 0,002 bar 0,1 psi 0,2 kPa |
| Заводская настройка | ASP = 0,0 bar AEP = 6,0 bar; ASP = 0,0 kPa AEP = 600 kPa; ASP = 0,0 psi APE = 87 psi |
| Контроль температуры | |
| Диапазон измерения | -25…110 °C -13…230 °F |
| Повторяемость [% диапазона] | < ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1) |
| Отклонение от характеристики [% диапазона] | < ± 0,5; (линейность, вкл. гистерезис и повторяемость, настройка предельного значения согласно DIN EN IEC 62828-1) |
| Отклонение линейности [% диапазона] | < ± 0,15; (Turn down 1:1) |
| Отклонение гистерезиса [% диапазона] | < ± 0,15; (Turn down 1:1) |
| Долговременная стабильность [% диапазона] | < ± 0,1; (Turn down 1:1; за год) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < ± 0,1 (-25...85 °C); < ± 0,3 (85...110 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < ± 0,1 (-25...85 °C); < ± 0,3 (85...110 °C) |
| Точность [K] | ± 2.5 K + (0.045 x (температура окр. среды — температура среды)) |
| Время реакции Значение процесса [s] демпфирования dAP | 0…99,99 |
| Демпфирование [s] аналогового выхода dAA | 0…99,99 |
| 2-проводный Время нарастания [ms] переходной характеристики аналогового выхода | 12 |
| 3-проводный Время нарастания [ms] переходной характеристики аналогового выхода | 3 |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Common — I&D Identification and Diagnosis |
| Function | Measurement data, standard resolution |
| SIO режим | нет |
| Нужный тип порта | A; (когда контакт 2 не подключен: B) |
| Миним. время рабочего цикла [ms] | 3,5 |
| IO-Link разрешение [bar] | 0,002 |
| IO-Link разрешение [K] | 0,2 |
| Рабочие данные IO-Link (циклические) Функция длина бита | давление 16; температура 16; состоянием прибора 4 |
| IO-Link функции (ациклические) | специфичный для приложения тег; внутренняя температура |
| Поддерживаемые DeviceID | default 1434 |
| Режим работы ID прибора | default 1434 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…90 |
| Температура хранения [°C] | -40…100 |
| Степень защиты | IP 67; IP 68; IP 69 |
| Механические данные | |
| Вес [g] | 113,8 |
| Корпус | Цилиндрический |
| Размеры [mm] | Ø 30 / L = 63 |
| Материал | нерж. сталь (1.4435 / 316L); нерж. сталь (1.4404 / 316L); PA (полиамид); PTFE (тефлон); FKM |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4435 / 316L); Al2O3 (керамика) характеристика поверхности: Ra < 0,4 µm / Rz = 4 µm; PTFE (тефлон); (FKM для уплотнения с прокладкой DIN EN ISO 1179-2, см. руководство по эксплуатации) |
| Мин. кол-во циклов давления | 100 миллионов |
| Момент затяжки [Nm] | 25 |
| Подключение к процессу | резьбовое соединение G 1/2 внешняя резьба |
| Дисплеи / Элементы управления | |
| Дисплей Рабочее состояние | 2 светодиод, зелёный |
| Электрическое подключение | |
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый |
| Соединение | |
| 1 2 | проводная схема подключения (аналоговый) |
| 2 3 | проводная схема подключения (аналоговый / IO-Link) |
| OUT1 | IO-Link |
| OUT2 | Аналоговый выход |
