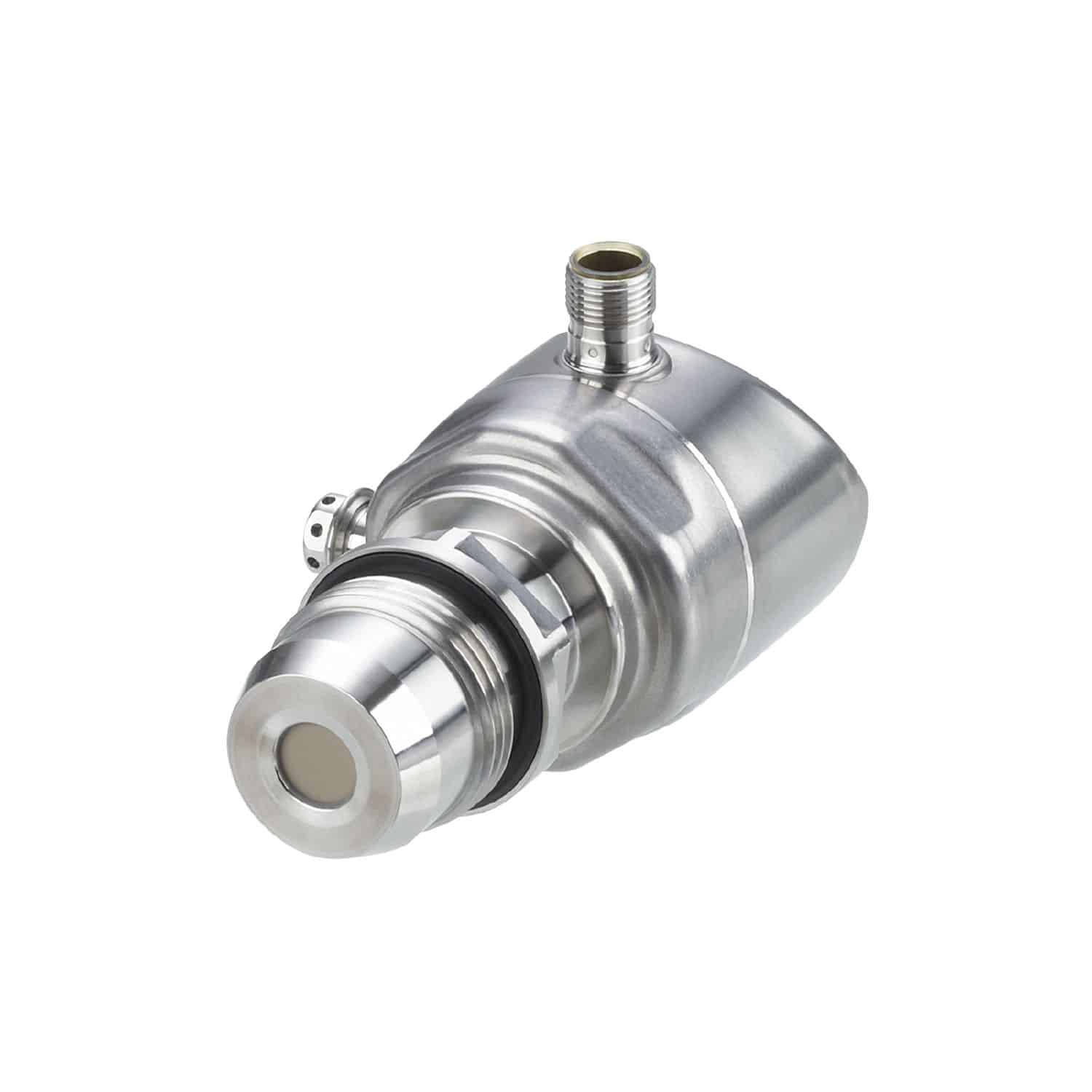

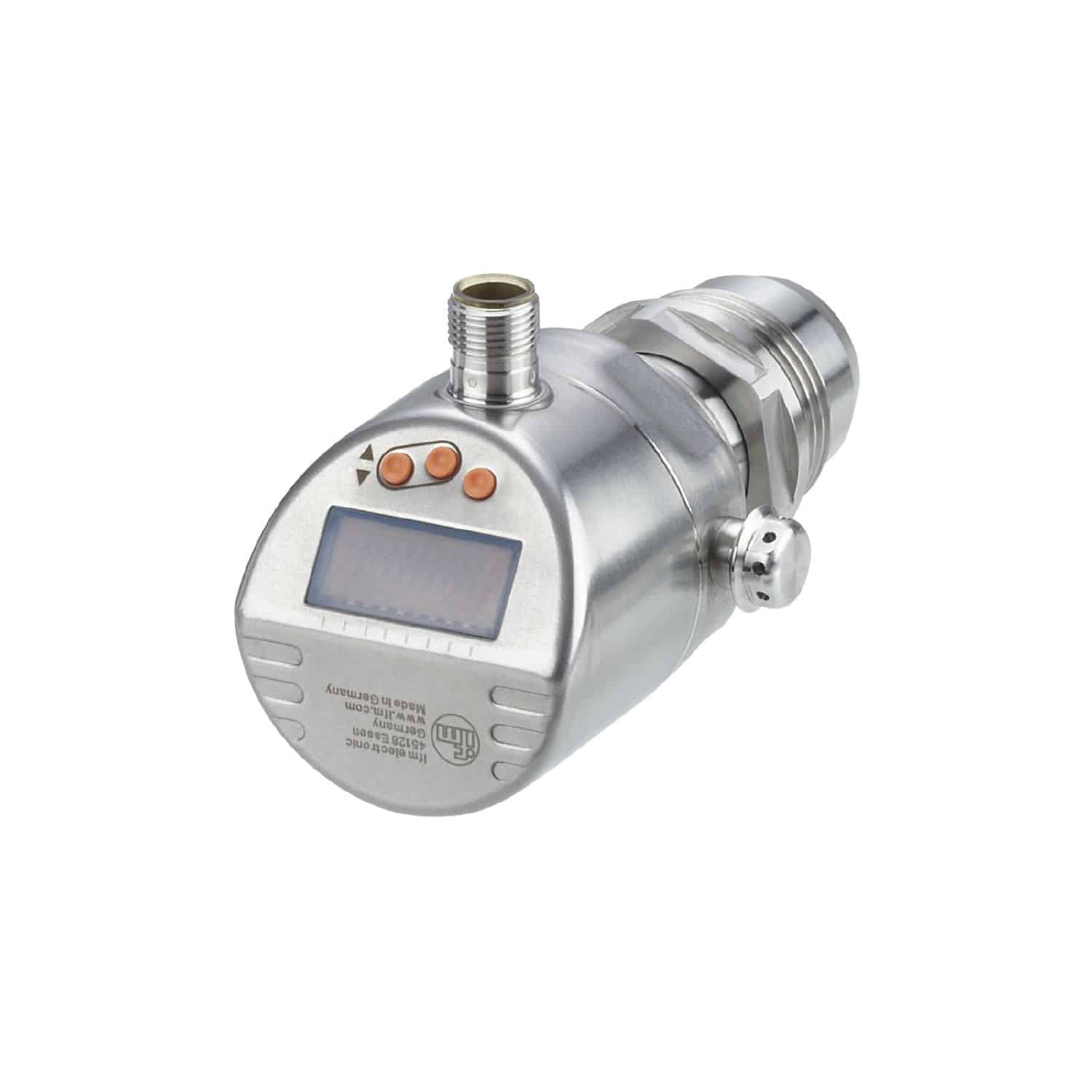

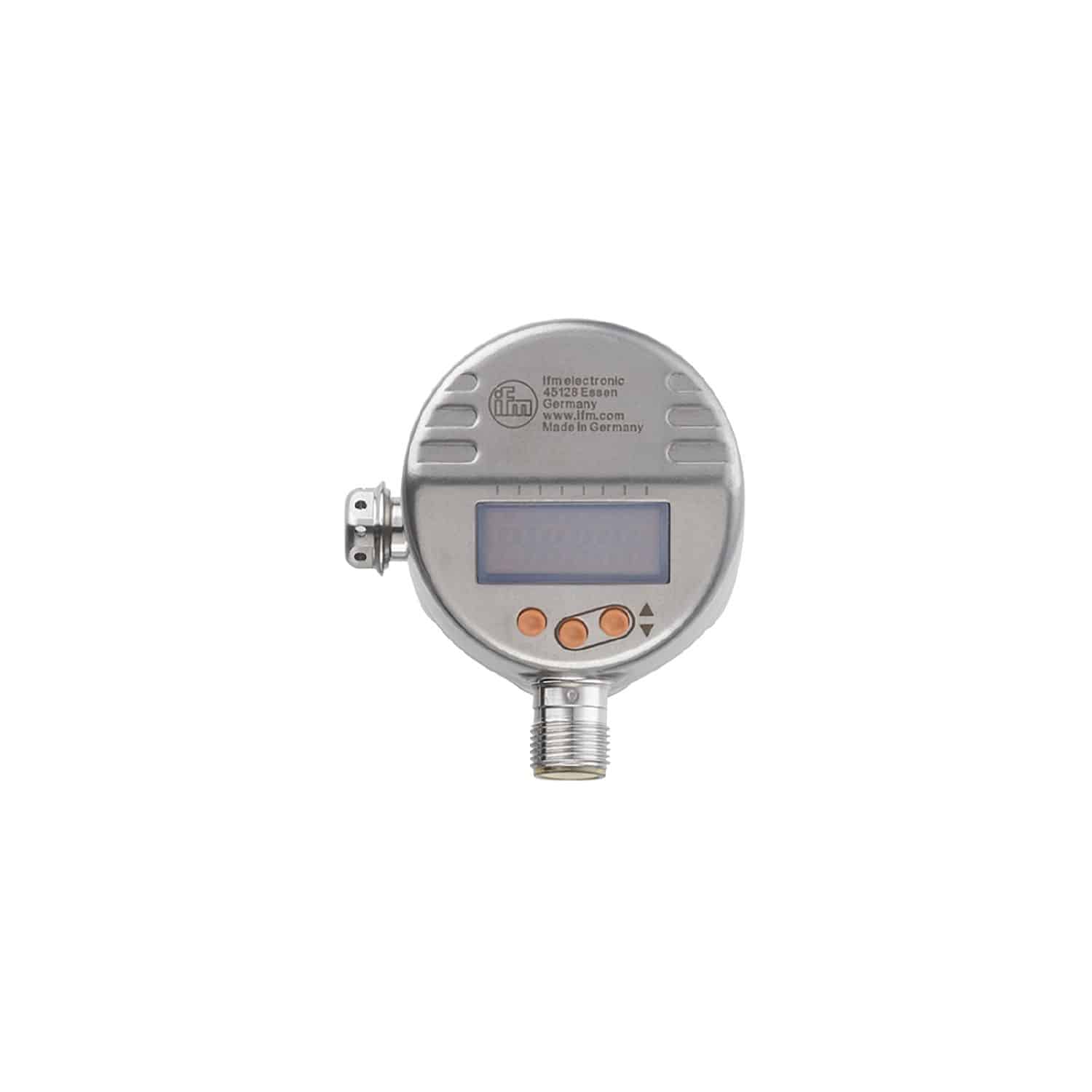

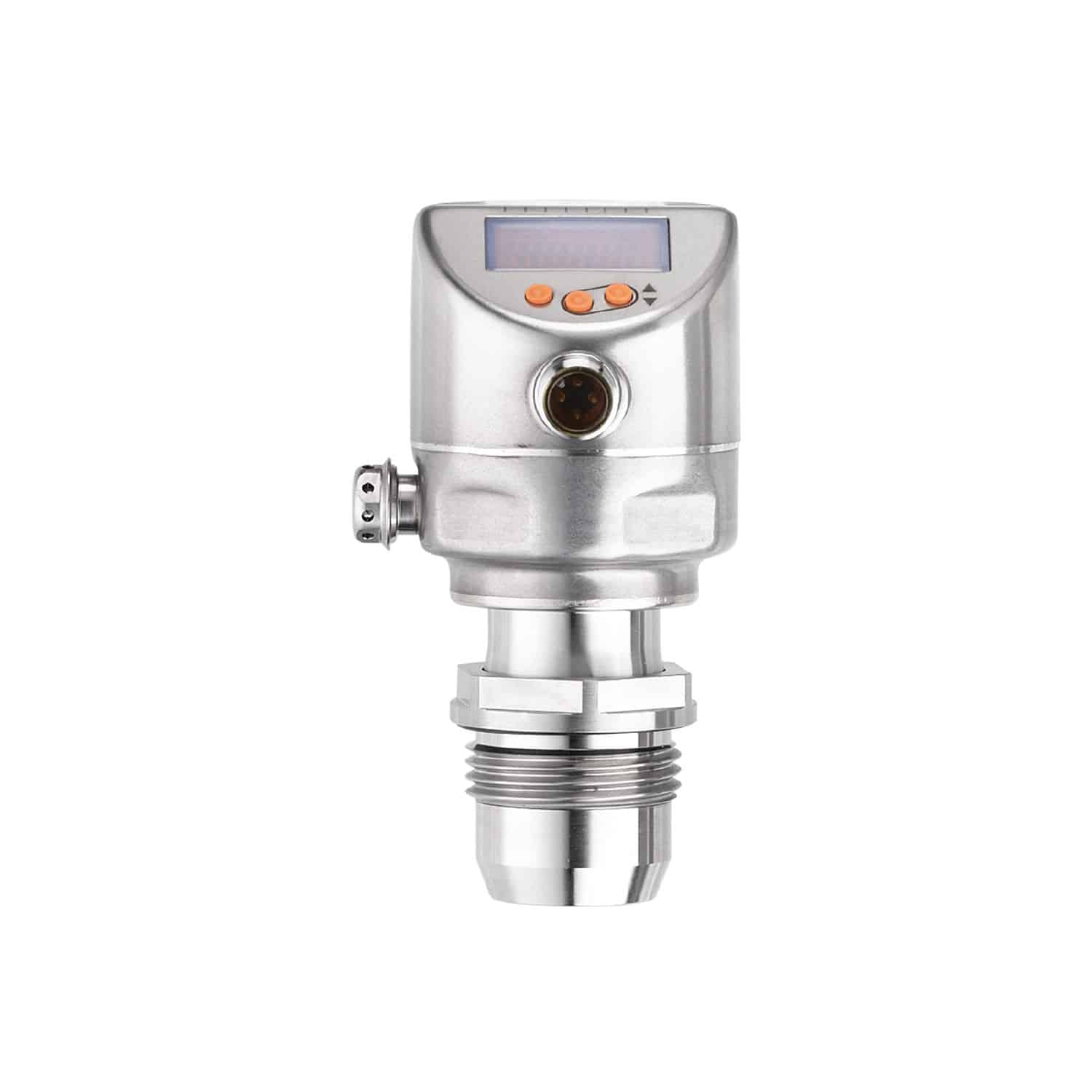

Датчик давления с дисплеем и установкой заподлицо
PI1843
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
|---|---|
| Диапазон измерения | -1…40 bar; -14,5…580 psi; -0,1…4 MPa |
| Дисплей | Состояние выхода светодиод, жёлтый |
| Коммуникационный интерфейс | IO-Link |
| Материал | нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA |
| Обозначение продукции | Датчик для диагностики насоса и мониторинга давления |
| Общее количество выходов | 2 |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба уплотняющий конус |
| Применение | установка заподлицо для пищевой и питьевой промышленности |
| Производитель | IFM |
| Рабочее напряжение DC | 20…30 V |
| Температура измеряемой среды | -25…150 |
| Тип | PI1843 |
| Тип напряжения | DC |
| Функция выходного сигнала | нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PI1843 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PI1843 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Цельнометаллический с дисплеем.
Для заказа данной позиции достаточно указать название модели PI1843 и артикул PI-040-REA01-MFRKG/US/ /P
Ключевые особенности
Общее описание Модель PI1843 Описание Датчик давления с дисплеем и установкой заподлицо Код PI-040-REA01-MFRKG/US/ /P Дисплей 1 буквенно-цифровой дисплей 4-значный
Техническое описание
Описание
| Общее описание | |
|---|---|
| Модель | PI1843 |
| Описание | Датчик давления с дисплеем и установкой заподлицо |
| Код | PI-040-REA01-MFRKG/US/ /P |
| Дисплей | 1 буквенно-цифровой дисплей 4-значный |
| Светодиоды состояния | 2 |
| Кнопка | для программирования |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба уплотняющий конус |
| Особенности уплотнения | Уплотняющий конус G1A на приборе подходит только для адаптеров с металлическим упором |
| Канавка с уплотнительным кольцом | 5 |
| Внимание | Прибор можно устанавливать только в присоединение к процессу для уплотняющего конуса G1 |
| Характеристики | |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Диапазон измерения | -1…40 bar; -14,5…580 psi; -0,1…4 MPa |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба уплотняющий конус |
| Особенности | позолоченные контакты |
| Измерительный элемент | керамическая емкостная ячейка для измерения давления |
| Применение | установка заподлицо для пищевой и питьевой промышленности |
| Среда | Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды; Условно подходит для использования в газообразной среде при давлении > 25 бар только по запросу |
| Температура измеряемой среды [°C] | -25…150 |
| Мин. разрывное давление | 400 bar; 5800 psi; 40 MPa |
| Предел прочности по давлению | 125 bar; 1800 psi; 12,5 MPa |
| Устойчивость к вакууму | -1000 mbar; -0,1 MPa |
| Тип давления | относительное давление; вакуум |
| Отсутствует застойная зона | да |
| MAWP (для применения в соответствии с CRN) | 40 bar; 4 MPa |
| Электронные данные | |
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Встроенный «Watchdog» | да |
| 2-проводный рабочее напряжение [V] | 20…30 DC |
| 2-проводный потребление тока [mA] | 3,5…21,5 |
| 2-проводный время задержки включения [s] | < 1 |
| 3-проводный рабочее напряжение [V] | 18…30 DC |
| 3-проводный потребление тока [mA] | 5…45; (430 bei max. Laststrom) |
| 3-проводный время задержки включения [s] | < 0,5 |
| Входы/выходы | |
| Количество входов и выходов | Количество цифровых выходов: 2; Количество аналоговых выходов: 1 |
| Общее количество выходов | 2 |
| Выходной сигнал | коммутационный сигнал; аналоговый сигнал; IO-Link |
| Электрическое исполнение | PNP/NPN |
| Количество цифровых выходов | 2 |
| Функция выходного сигнала | нормально открытый / нормально закрытый; (параметризуемый) |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4…20, обратимый; (масштабируемый) |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| 2-проводный наиб. нагрузка [Ω] | 300 |
| 3-проводный макс. падение напряжения коммутационного выхода [V] | 2 DC |
| 3-проводный постоянный ток нагрузки коммутационного выхода [mA] | 100 DC |
| Частота переключения DC [Hz] | 125 |
| 3-проводный наиб. нагрузка [Ω] | (Ub — 10 V) / 21,5 mA; 650 Ω (Ub = 24 V) |
| Диапазон измерения/настройки | |
| Диапазон измерения | -1…40 bar; -14,5…580 psi; -0,1…4 MPa |
| Точка срабатывания SP | -0,94…40 bar; -13,6…580,2 psi; -0,094…4 MPa |
| Точка сброса rP | -1…39,94 bar; -14,5…579,3 psi; -0,1…3,994 MPa |
| Аналоговая пусковая точка | -1…32 bar; -14,5…464,1 psi; -0,1…3,2 MPa |
| Аналоговая конечная точка | 7…40 bar; 101,5…580,2 psi; 0,7…4 MPa |
| Мин. разница между SP и rP | 0,04 bar; 0,6 psi; 0,004 MPa |
| С шагом в | 0,06 bar; 0,9 psi; 0,006 MPa |
| Заводская настройка | SP1 = 10 bar; rP1 = 9,2 bar; SP2 = 30 bar; rP2 = 29,2 bar; ASP = 0,00 bar; AEP = 40,00 bar; dAP = 0,06 s; dAA = 0,06 s |
| Контроль температуры | |
| Диапазон измерения | -25…150 °C; -13…302 °F |
| Погрешность точки переключения | < ± 0,2; (DIN EN IEC 62828-1; Turn down 1:1) [% диапазона] |
| Повторяемость | < ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1) [% диапазона] |
| Отклонение от характеристики | < ± 0,2; (DIN IEC EN 62828-1 вкл. ошибку нулевой точки и интервала погрешности, нелинейность, гистерезис; Turn down 1:1) [% диапазона] |
| Отклонение линейности | < ± 0,15; (Turn down 1:1) [% диапазона] |
| Отклонение гистерезиса | < ± 0,15; (Turn down 1:1) [% диапазона] |
| Долговременная стабильность | < ± 0,1; (Turn down 1:1; за год) [% диапазона] |
| Суммарное отклонение в диапазоне температур | -25…15 °C: Отклонение от характеристики ± 0,05 % от диапазона / 10 K 15…80 °C: Отклонение от характеристики 80…150 °C: Отклонение от характеристики ± 0,1 % от диапазона / 10 K |
| Точность [K] | ± 2,5+ (0,08 x ( Umgebungstemperatur — Mediumtemperatur )) |
| Повторяемость [K] | ± 0,2 |
| Разрешение [K] | 0,2 |
| Время реакции | |
| Значение процесса демпфирования dAP [s] | 0…99,99 |
| Демпфирование аналогового выхода dAA [s] | 0…99,99 |
| 2-проводный время нарастания переходной характеристики аналогового выхода [ms] | 30 |
| 3-проводный мин. время реакции коммутационного выхода (dAP) [ms] | 3 |
| 3-проводный время нарастания переходной характеристики аналогового выхода [ms] | 7 |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Common — I&D Identification and Diagnosis |
| Function | Measurement data, high resolution |
| SIO режим | да |
| Нужный тип порта | A |
| Миним. время рабочего цикла [ms] | 5,6 |
| IO-Link разрешение давления [bar] | 0,002 |
| IO-Link разрешение температуры [K] | 0,2 |
| Рабочие данные IO-Link (циклические) | давление 32; температура 32; состоянием прибора 4; бинарная информация о переключении 2 |
| IO-Link функции (ациклические) | специфичный для приложения тег; внутренняя температура; счетчик часов работы; счётчик циклов переключения; Счётчик пиков давления |
| Поддерживаемые DeviceID | default 1640 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…80 |
| Температура хранения [°C] | -40…100 |
| Степень защиты | IP 67; IP 68; IP 69K |
| Механические данные | |
| Вес [g] | 386,8 |
| Корпус | Цилиндрический |
| Размеры [mm] | Ø 50 / L = 106 |
| Материал | нерж. сталь (1.4404 / 316L); FKM; PTFE (тефлон); PBT (полибутилентерефталат); PEI; PFA |
| Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra < 0,4 µm / Rz = 4 µm; PTFE (тефлон) |
| Мин. кол-во циклов давления | 100 миллионов |
| Момент затяжки [Nm] | 20 |
| Подключение к процессу | резьбовое соединение G 1 внешняя резьба уплотняющий конус |
| Внимание | Прибор можно устанавливать только в присоединение к процессу для уплотняющего конуса G1; Уплотняющий конус G1A на приборе подходит только для адаптеров с металлическим упором |
| Дисплеи / Элементы управления | |
| Дисплей | Дисплей светодиод, зелёный |
| Состояние выхода | светодиод, жёлтый |
| Функции дисплея | буквенно-цифровой дисплей, 4-значный |
| Измеренные значения | буквенно-цифровой дисплей, 4-значный |
| Дисплей | bar; psi; MPa |
| Соединение | |
| 1 2 | проводная схема подключения |
| 2 3 | проводная схема подключения |
| OUT1 | Коммутационный выход / IO-Link |
| OUT2 | Коммутационный выход / Аналоговый выход |
| 3 | Подключение для параметризации IO-Link (P = соединение через IO-Link) |
