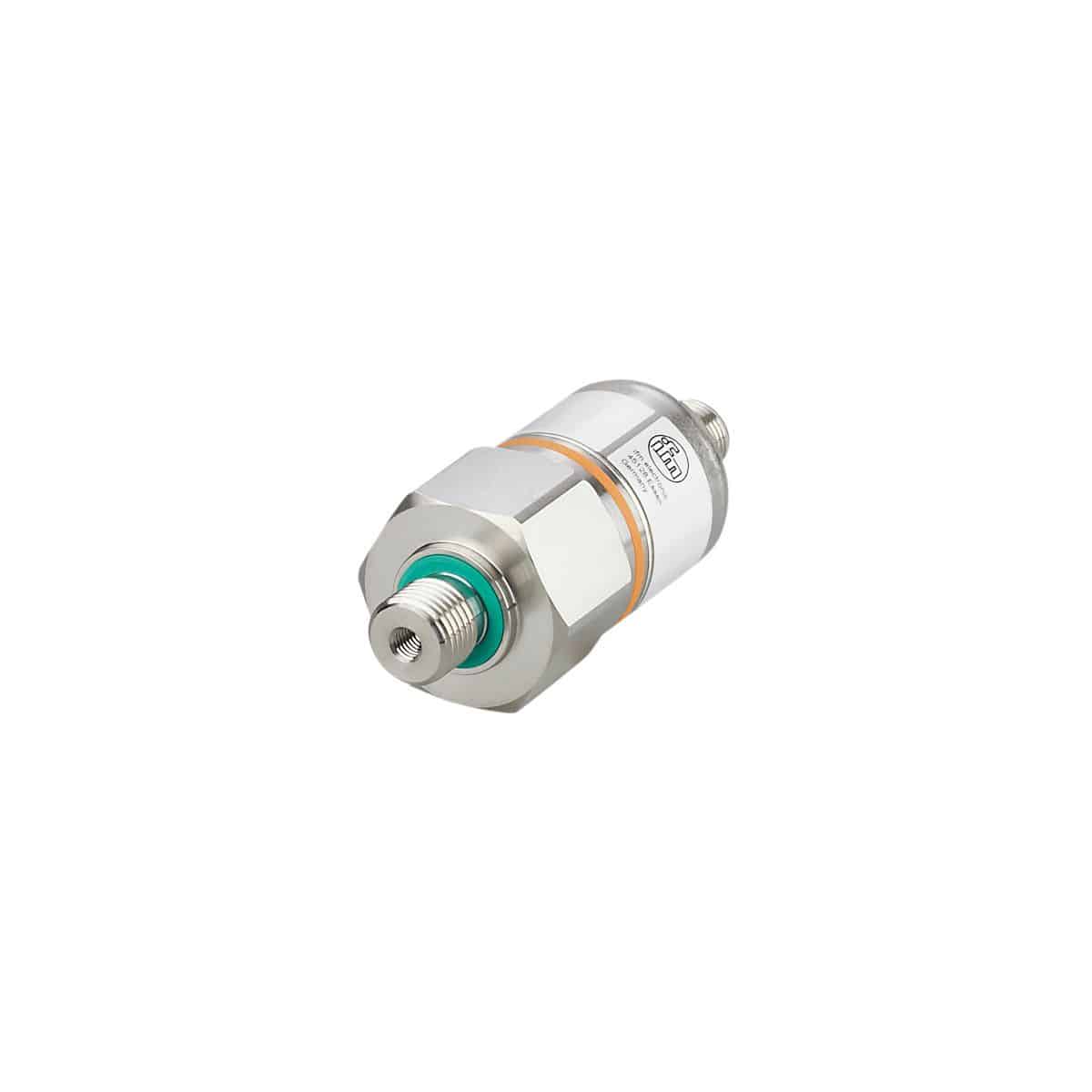

| Характеристики |
| Выходной сигнал |
аналоговый сигнал |
| Диапазон измерения |
| 0…0,1 bar |
0…100 mbar |
0…40,16 inH2O |
0…10 kPa |
|
| Подключение к процессу |
резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2), внутренняя резьба:M5 |
| Приложение |
| Особенности |
позолоченные контакты |
| Применение |
для общепромышленного применения |
| Среда |
Жидкие или газообразные среды |
| Температура измеряемой среды [°C] |
-25…90, (по запросу: -40…90 °C) |
| Мин. разрывное давление |
| 30000 mbar |
12030 inH2O |
3000 kPa |
|
| Предел прочности по давлению |
| 4000 mbar |
1606 inH2O |
400 kPa |
|
| Тип давления |
относительное давление |
| Электронные данные |
| Рабочее напряжение [V] |
9,6…32 DC |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
1 |
| Выходной сигнал |
аналоговый сигнал |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20 |
| Наиб.нагрузка [Ω] |
720, (Ub = 24 V, (Ub — 9,6 V) / 20 mA) |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Диапазон измерения |
| 0…0,1 bar |
0…100 mbar |
0…40,16 inH2O |
0…10 kPa |
|
| Точность/ погрешность |
| Повторяемость [% диапазона] |
< 0,2, (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] |
< ± 0,5 (BFSL) / < ± 1 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения) |
| Долговременная стабильность [% диапазона] |
< ± 0,1, (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] |
< ± 0,5, (0...80 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] |
< ± 0,5, (0...80 °C) |
| Время реакции |
| Время нарастания переходной характеристики аналогового выхода [ms] |
3 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 68, (7 дней / 1 м глубина воды / 0,1 бар) |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
30 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| Излучение помех |
в соответствии с автомобильной директивой 2004/104/EG |
| CISPR 25 |
|
| Помехоустойчивость |
в соответствии с автомобильной директивой 2004/104/EG |
| ISO 11452-2 ВЧ излучение |
100 V/m |
| ISO 7637-2 pulse |
Уровень 4 |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
50 г (11 ms) |
| DIN EN 61373 |
Категория 3 |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
20 г (10…2000 Hz) |
| DIN EN 61373 |
Категория 2 |
|
| MTTF [годы] |
658 |
| Директива по оборудованию под давлением |
Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Применение на железной дороге |
| DIN EN 50155 / IEC 60571 |
Klasse T3, C1, S1 |
|
| Механические данные |
| Вес [g] |
215,5 |
| Материал |
нерж. сталь (1.4404 / 316L), FKM, PA (полиамид), EPDM/X |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4305/303), керамика, Уплотнение: FKM |
| Мин. кол-во циклов давления |
100 миллионов |
| Момент затяжки [Nm] |
25…35, (рекомендуемый момент затяжки, В зависимости от смазки, уплотнения и оценки давления) |
| Подключение к процессу |
резьбовое соединение G 1/4 внешняя резьба (DIN EN ISO 1179-2), внутренняя резьба:M5 |
| Встроенный ограничитель |
нет (можно модифицировать) |
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PA3589-00 — 29.08.2014 — |
