| Характеристики |
| Тип света |
Инфракрасный свет |
| Размеры [mm] |
685 x 50 x 50 |
| Электронные данные |
| Рабочее напряжение [V] |
24 DC |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
< 10 |
| Тип света |
Инфракрасный свет |
| Длина волны [nm] |
950 |
| Приёмник |
| Потребление тока [mA] |
84 |
| Излучатель |
| Потребление тока [mA] |
42 |
| Выходы |
| Электрическое исполнение |
PNP |
| Количество OSSD выходов |
2 |
| Макс. допустимая токовая нагрузка на каждый OSSD выход [mA] |
300, (24 V) |
| Защита от короткого замыкания |
да |
| Диапазон контроля |
| Высота защищённой зоны [mm] |
510 |
| Количество лучей |
2 |
| Ширина защищенной зоны (низкая сила излучения) [m] |
0…4 |
| Ширина защищенной зоны (высокая сила излучения) [m] |
3…12 |
| Время реакции |
| Время отклика [ms] |
5,5 |
| Условия эксплуатации |
| Применение |
Класс C согласно EN 60654-1 водонепроницаемое исполнение |
| Температура окружающей среды [°C] |
-30…55 |
| Температура хранения [°C] |
-30…70 |
| Макс. допустимая относительная влажность воздуха [%] |
95, (без конденсации) |
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| Ударопрочность |
|
| Вибропрочность |
|
| Классификация безопасности |
| Тип ESPE (IEC 61496-1) |
4 |
| ISO 13849-1 |
Категория 4, PL e |
| IEC 61508 |
SIL 3 |
| IEC 62061 |
SIL cl 3 |
| Срок службы TM (Mission Time) [h] |
175200 |
| Надёжность системы обеспечения безопасности PFHD [1/h] |
9E-09 |
| Механические данные |
| Вес [g] |
4720 |

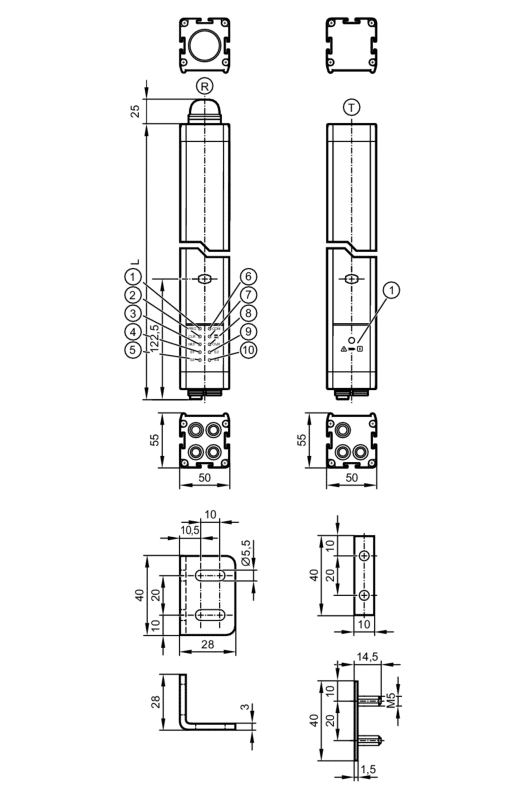

| Размеры [mm] |
685 x 50 x 50 |
| Материал |
корпус: алюминий, фронтальная оптика: PC |
| Длина L [mm] |
685 |
| Дисплеи / Элементы управления |
| Дисплей |
| Излучатель |
1 x светодиод |
| приёмник |
10 x светодиод |
|
| Принадлежности |
| Комплект поставки |
| уголок для монтажа: 4 |
| Гайки с пазом: 4 |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — Излучатель |
| Соединение |
Разъем: 1 x M12 |
| электрическое подключение — приёмник |
| Соединение |
Разъем: 1 x M12, Максимальная длина кабеля: 100 m, для сечения кабеля 1 мм² |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — OY511S — 30.01.2019 — |
