| Характеристики |
| Тип света |
красный свет |
| Коммуникационный интерфейс |
IO-Link |
| Лазерная защита класса |
1 |
| Размеры [mm] |
50 x 10 x 60 |
| Приложение |
| Функциональный принцип |
Однолучевой световой барьер |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC, (‘supply class 2’ согласно cULus) |
| Сопротивление изоляции [V] |
500 |
| Потребление тока [mA] |
< 30 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Макс. время задержки при включении [ms] |
150 |
| Тип света |
красный свет |
| Длина волны [nm] |
655 |
| Выходы |
| Электрическое исполнение |
PNP/NPN, (параметризуемый) |
| Функция выходного сигнала |
Режим срабатывания на свет / затемнение, (по выбору) |
| Макс. падение напряжения коммутационного выхода DC [V] |
1 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
5000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диаметр наименьшего обнаруживаемого объекта [mm] |
0,05 |
| Точность/ погрешность |
| Воспроизводимость [mm] |
0,01 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel, Process Data Variable |
| SIO режим |
да |
| Нужный тип порта |
A |
| Миним.время рабочего цикла [ms] |
3,2 |
| Рабочие данные IO-Link (циклические) |
| Функция |
длина бита |
| рабочее значение |
16 |
| состоянием прибора |
4 |
| бинарная информация о переключении |
1 |
|
| IO-Link функции (ациклические) |
специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения, Min./Max. Signalspeicher, Режим работы |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
1209 |
|
| Примечание |
| Дополнительную информацию см. в файле PDF IODD в разделе «Файлы для скачивания». |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| DIN EN 61000-4-3 ВЧ излучение |
10 V/m |
| DIN EN 61000-4-4 Burst |
2 kV |
| DIN EN 61000-4-6 ВЧ проводимость |
10 V |
| DIN EN 55011 |
класс A |
|
| Виброустойчивость |
| EN 60068-2-6 Fc |
(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц |
|
| Ударопрочность |
| EN 60068-2-27 Ea |
30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
|
| Лазерная защита класса |
1 |
| Примечание к лазерной защите |
| Внимание: |
лазер |
| класс лазера: |
1 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
|
| MTTF [годы] |
548 |
| Механические данные |
| Вес [g] |
81,5 |

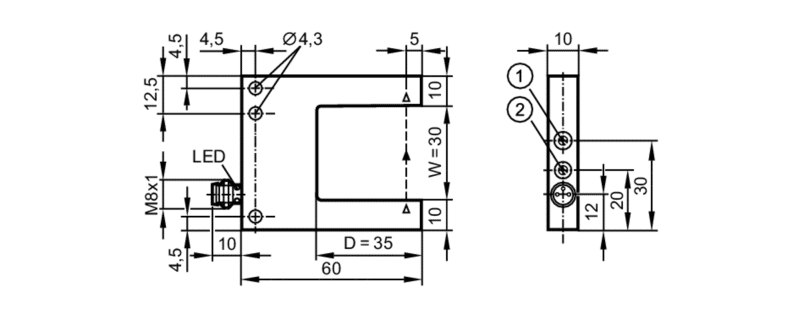

| Размеры [mm] |
50 x 10 x 60 |
| Глубина щели D [mm] |
35 |
| Ширина щели W [mm] |
30 |
| Материал |
корпус: отливка из цинка с порошковым покрытием, Оптика: стекло |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M8 |
| Другие данные |
| рабочий режим можно настроить через IO-Link |
| |
стандартный |
High Resolution |
Power |
Speed |
| Разрешение |
0,05 mm |
0,03 mm |
0,1 mm |
0,05 mm |
| Воспроизводимость |
0,01 mm |
0,01 mm |
0,015 mm |
0,015 mm |
| Частота переключения |
5000 Hz |
2000 Hz |
1000 Hz |
10000 Hz |
|
|
|
