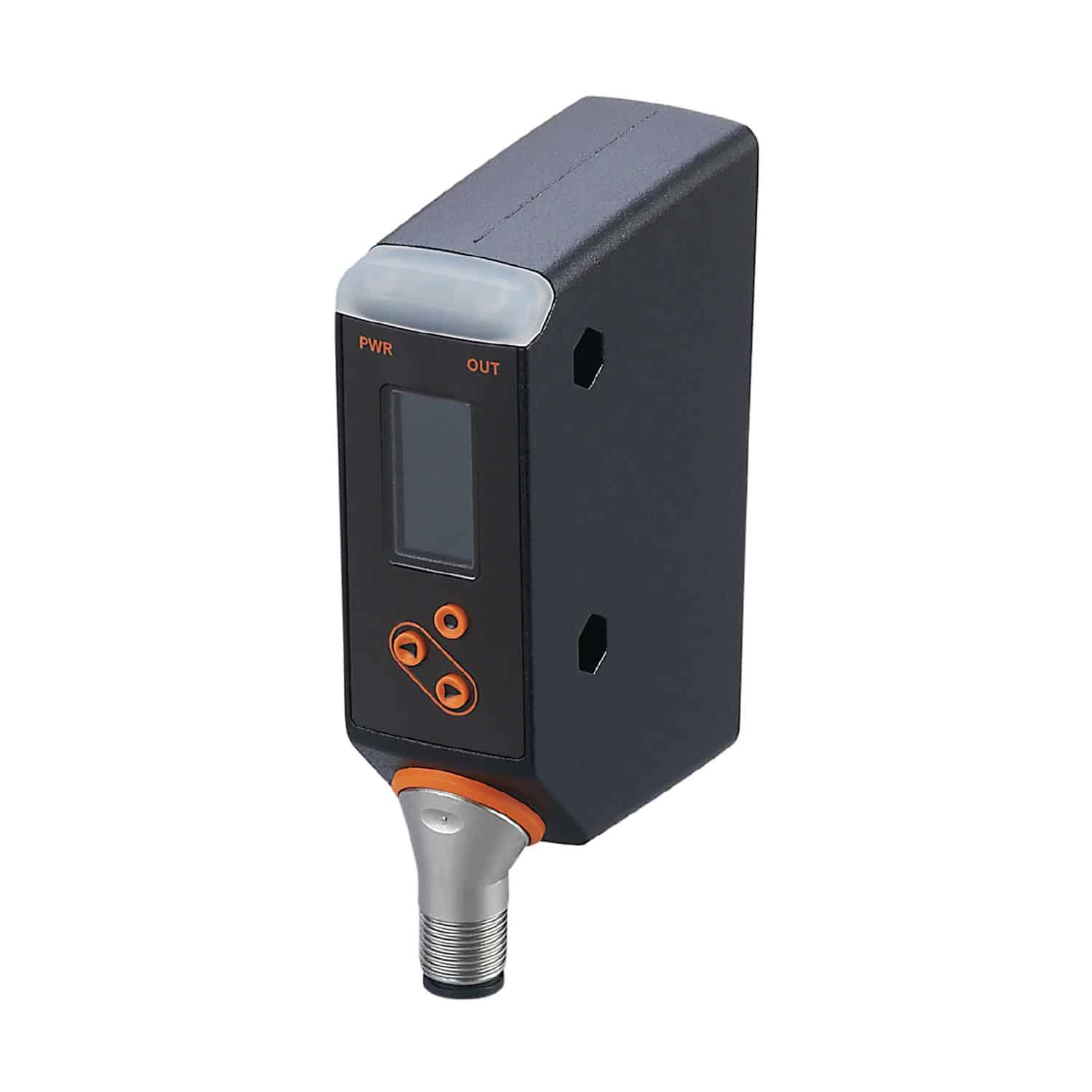

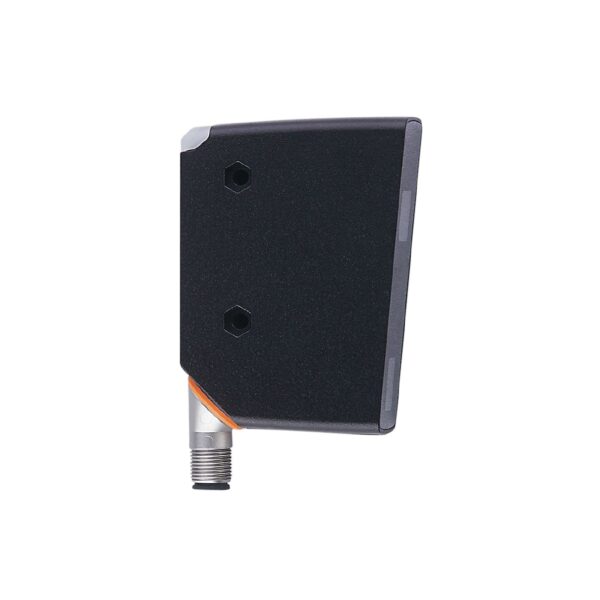

Датчик профиля
OPD101
| Дисплей | Отображение работы: 1 x светодиод, зелёный |
|---|---|
| Длина корпуса | 88 mm |
| Материал | корпус: отливка из цинка; PPSU; ABS; PMMA; PBT / PC; EPDM; фронтальная оптика: PMMA |
| Обозначение продукции | Датчик диффузного отражения |
| Производитель | IFM |
| Рабочее напряжение DC | 10…30 V |
| Соединение | 4: OUT1 коммутационный выход или IO-Link; 2: OUT2 Коммутационный выход; 5: вход триггера |
| Степень защиты | IP 65 |
| Тип | OPD101 |
| Тип напряжения | DC |
| Тип света | красный свет |
| Функция выходного сигнала | 2 x нормально открытый / нормально закрытый |
| Электрическое исполнение | PNP/NPN |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик профиля IFM, вы выбираете качественный и проверенный продукт. Датчик профиля IFM OPD101 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM OPD101 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Проверка профиля объекта.
Для заказа данной позиции достаточно указать название модели OPD101 и артикул OPDLFPKG
Ключевые особенности
Характеристики Тип света красный свет Лазерная защита класса 1 Корпус Прямоугольный Электронные данные Рабочее напряжение [V] 10…30 DC; («supply class
Техническое описание
Описание
| Характеристики | |
|---|---|
| Тип света | красный свет |
| Лазерная защита класса | 1 |
| Корпус | Прямоугольный |
| Электронные данные | |
| Рабочее напряжение [V] | 10…30 DC; («supply class 2» согласно cULus) |
| Потребление тока [mA] | < 200; (10 V) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения [s] | 2 |
| Тип света | красный свет |
| Длина волны [nm] | 650 |
| Входы/выходы | |
| Количество цифровых входов | 1 |
| Количество цифровых выходов | 2 |
| Триггер внешнее | 1 |
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Функция выходного сигнала | 2 x нормально открытый / нормально закрытый ; (параметризуемый) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки | |
| Измерение расстояния (Z-направление) [mm] | 150…300 |
| Ширина диапазона измерения (X-направление) при мин. измерении расстояния [mm] | 45 |
| Ширина диапазона измерения (X-направление) при макс. измерении расстояния [mm] | 90 |
| Частота дискретизации [Hz] | 5 |
| Точность/погрешность | |
| Разрешение измеренного значения Z-направление | 200 µm |
| Разрешение измеренного значения Х-направление | 250 µm |
| Точность Z-направление | ± 500 µm |
| Точность Х-направление | ± 500 µm |
| Программное обеспечение / Программирование | |
| Количество профилей, которые можно сохранить | 10 |
| Количество областей интереса | 2 |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM3 (230,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | BLOB Binary Large Object transfer; Common — I&D Identification and Diagnosis |
| Function Multiple switching signal | |
| Function Measurement data, standard resolution | |
| SIO режим | да |
| Нужный тип порта | A |
| Рабочие данные | |
| Миним.время рабочего цикла [ms] | 2,3 |
| IO-Link Функция длина бита (циклические) | рабочее значение 16; состоянием прибора 4; бинарная информация о переключении 1 |
| IO-Link функции (ациклические) | счетчик часов работы; количество сообщений о перегрузке; Настройка ROI |
| Поддерживаемые DeviceID | default 1261 |
| Режим работы ID прибора | |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -10…55 |
| Температура хранения [°C] | -40…60 |
| Степень защиты | IP 65 |
| Макс. защищенность от внешней засветки [klx] | 20 |
| Механические данные | |
| Вес [g] | 534,5 |
| Корпус | Прямоугольный |
| Размеры [mm] | 88 x 28,5 x 65 |
| Материал | корпус: отливка из цинка; PPSU; ABS; PMMA; PBT / PC; EPDM; фронтальная оптика: PMMA |
| Дисплеи / Элементы управления | |
| Дисплей Состояние выхода | 1 x светодиод, жёлтый |
| Отображение работы | 1 x светодиод, зелёный |
| Цветной дисплей | |
| Электрическое подключение | |
| Разъем | 1 x M12; кодировка: A |
| Соединение | 4: OUT1 коммутационный выход или IO-Link; 2: OUT2 Коммутационный выход; 5: вход триггера |
