| Характеристики |
| Тип света |
красный свет |
| Коммуникационный интерфейс |
IO-Link |
| Лазерная защита класса |
1 |
| Размеры [mm] |
M30 x 1,5 / L = 100 |
| Приложение |
| Особенности |
Подавление заднего фона |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
75, (24 V) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Тип света |
красный свет |
| Длина волны [nm] |
650 |
| Станд. срок службы [h] |
50000 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Выходы |
| Общее количество выходов |
2 |
| Электрическое исполнение |
PNP |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (комплементарный) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
100 |
| Частота переключения DC [Hz] |
11 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Макс. диаметр светового пятна [mm] |
5 |
| Размеры светового пятна по отношению к |
2 m |
| Гистерезис диапазона обнаружения [%] |
< 5 |
| Примечание к гистерезису диапазона измерения |
|
| Доступно подавление заднего фона |
да |
| Подавление заднего фона [m] |
< 20 |
| Диапазон измерения/настройки |
| Диапазон измерения [m] |
0,03…2 |
| Частота дискретизации [Hz] |
33 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 CDV |
| Профили |
Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis |
| SIO режим |
да |
| Аналоговые рабочие данные |
1 |
| Бинарные рабочие данные |
1 |
| Миним.время рабочего цикла [ms] |
6,6 |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
394 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Примечание к температуре окружающей среды |
| при ta < -10 °C необходим подогрев, лазер выключен |
|
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| Лазерная защита класса |
1 |
| Примечание к лазерной защите |
| Внимание: |
лазер |
| класс лазера: |
1 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
|
| MTTF [годы] |
239 |
| Механические данные |
| Вес [g] |
206,5 |

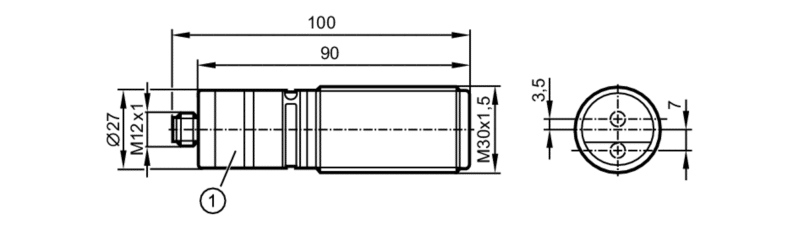

| Размеры [mm] |
M30 x 1,5 / L = 100 |
| Обозначение резьбы |
M30 x 1,5 |
| Материал |
корпус: нерж.сталь, фронтальная оптика: PMMA, светодиодное окно: PC, PBT (полибутилентерефталат), PC, FKM |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
светодиод, жёлтый |
| режим работы |
светодиод, зелёный |
|
| Дисплей |
cm |
| Элементы управления |
|
| Принадлежности |
| Комплект поставки |
| крепежные гайки: 2 x M30, нерж.сталь |
|
| Примечания |
| Примечания |
| Напряжение питания ‘supply class 2’ согласно cULus |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| диаграммы и графики |
| график гистерезиса |
| x: |
расстояние [mm] |
| y: |
Гистерезис [mm] |
| 1 = |
объект черный 6 % отражение |
| 2 = |
объект белый 90 % отражение |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — OID251-00 — 27.10.2014 — |
