| Характеристики |
| Тип света |
красный свет |
| Корпус |
Резьбовой корпус |
| Размеры [mm] |
M18 x 1 / L = 70,5 |
| Приложение |
| Особенности |
позолоченные контакты, Подавление заднего фона |
| Функциональный принцип |
Датчик диффузного отражения |
| Электронные данные |
| Рабочее напряжение [V] |
10…36 DC |
| Потребление тока [mA] |
< 40 |
| Класс защиты |
II |
| Защита от переполюсовки |
да |
| Тип света |
красный свет |
| Длина волны [nm] |
660 |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
Режим срабатывания на свет / затемнение, (программируемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
150, (200 (…60 °C)) |
| Частота переключения DC [Hz] |
250 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон [mm] |
30…130, (белая бумага 200 x 200 mm 90 % отражение) |
| Настраиваемый диапазон |
да |
| Макс. диаметр светового пятна [mm] |
12 |
| Размеры светового пятна по отношению к |
при максимальном диапазоне |
| Доступно подавление заднего фона |
да |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…80 |
| Степень защиты |
IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 60947-5-2 |
|
| EN 55011 |
класс B |
|
| MTTF [годы] |
521 |
| Механические данные |
| Вес [g] |
65,3 |
| Корпус |
Резьбовой корпус |

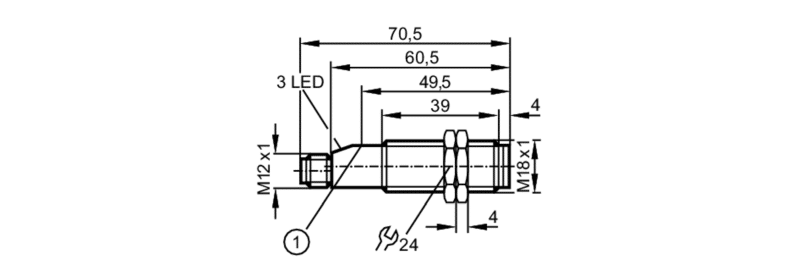

| Размеры [mm] |
M18 x 1 / L = 70,5 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
нерж. сталь (1.4404 / 316L), PBT (полибутилентерефталат) |
| Материал линз |
|
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
| режим работы |
1 x светодиод, зелёный |
| Функция |
1 x светодиод, красный |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Примечания |
| Напряжение питания ‘supply class 2’ согласно cULus |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| диаграммы и графики |
| линия точности |
| x: |
расстояние датчик/объект [mm] |
| y: |
мин. расстояние объект/задний фон [mm] |
| 1 = |
объект черный (6 % отражение) , задний фон (белый 90 % отражение) |
| 2 = |
объект серый (отражение 18 %) , задний фон (белый 90 % отражение) |
| 3 = |
объект белый (отражение 90 %) , задний фон (белый 90 % отражение) |
| |
Примечание : диапазон % = настройка в % от диапазона |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — OG5119-00 — 23.08.2006 — |
