| Характеристики |
| Тип света |
красный свет |
| Коммуникационный интерфейс |
IO-Link |
| Корпус |
Прямоугольный |
| Размеры [mm] |
28,1 x 8,1 x 14,4 |
| Приложение |
| Функциональный принцип |
Однолучевой световой барьер |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
15, ((24 V)) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Тип света |
красный свет |
| Длина волны [nm] |
633 |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
Режим срабатывания на темноту |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
1000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Диапазон контроля |
| Излучатель / приёмник |
приёмник |
| Диапазон [m] |
< 3 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Smart Sensor: Device Identification, Device Diagnosis, Teach Channel, Switching Channel |
| SIO режим |
да |
| Нужный тип порта |
A |
| Миним.время рабочего цикла [ms] |
2,5 |
| Рабочие данные IO-Link (циклические) |
| Функция |
длина бита |
| рабочее значение |
8 |
| состоянием прибора |
4 |
| бинарная информация о переключении |
1 |
|
| IO-Link функции (ациклические) |
специфичный для приложения тег, счетчик часов работы, счётчик циклов переключения |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
787 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
1152 |
| Механические данные |
| Вес [g] |
21 |
| Корпус |
Прямоугольный |

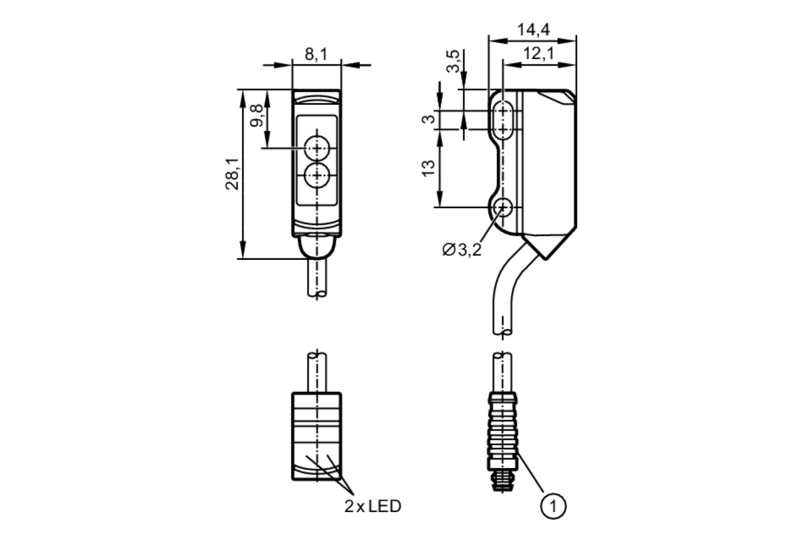

| Размеры [mm] |
28,1 x 8,1 x 14,4 |
| Материал |
корпус: ABS, нерж. сталь (1.4404 / 316L) |
| Материал линз |
|
| Насадка на линзы |
Боковая оптика |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
| режим работы |
1 x светодиод, зелёный |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 0,3 m, PVC, черный, Ø 2,9 mm, 3 x 0,08 mm² |
| Соединение |
Разъем: 1 x M8 |
| диаграммы и графики |
| график эксплуатационного резерва |
| x: |
расстояние [mm] |
| y: |
коэффициент эксплуатационного резерва |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O8E202-00 — 28.09.2020 — |
