| Характеристики |
| Тип света |
красный свет |
| Корпус |
Прямоугольный |

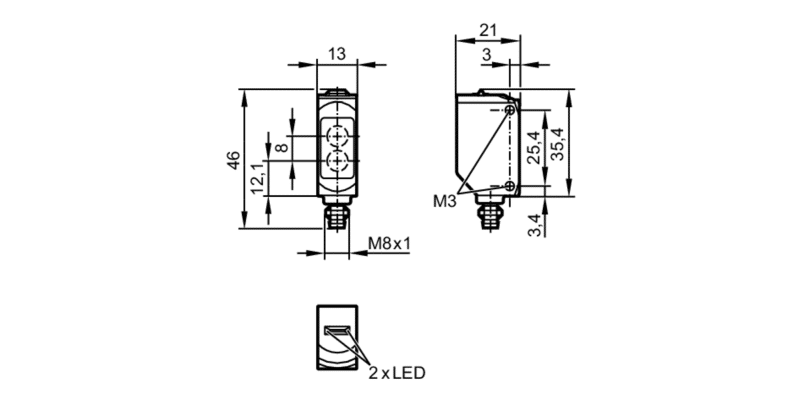

| Размеры [mm] |
46 x 13 x 21 |
| Приложение |
| Особенности |
Подавление заднего фона |
| Функциональный принцип |
Датчик диффузного отражения |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
22, ((24 V)) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Тип света |
красный свет |
| Длина волны [nm] |
633 |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
Режим срабатывания на свет |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
1000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Диапазон контроля |
| Диапазон [mm] |
< 100, (белая бумага 200 x 200 mm) |
| Диапазон для белого объекта (90 % отражение) [mm] |
< 100 |
| Диапазон для серого объекта (18 % отражение) [mm] |
4…100 |
| Диапазон для черного объекта (6 % отражение) [mm] |
8…100 |
| Макс. диаметр светового пятна [mm] |
6 |
| Размеры светового пятна по отношению к |
при максимальном диапазоне |
| Доступно подавление заднего фона |
да |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
1113 |
| Сертификат UL |
| Регистрационный номер UL |
E001 |
|
| Механические данные |
| Вес [g] |
13 |
| Корпус |
Прямоугольный |
| Размеры [mm] |
46 x 13 x 21 |
| Материал |
корпус: ABS, PPSU |
| Материал линз |
|
| Насадка на линзы |
Боковая оптика |
| Материал накидной гайки |
латунь, (покрытие) |
| Уплотнительный материал |
EPDM |
| Момент затяжки [Nm] |
0,5 |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
| режим работы |
1 x светодиод, зелёный |
|
| Примечания |
| Примечания |
| Напряжение питания ‘supply class 2’ согласно cULus |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M8, Блокировка: латунь, (покрытие), Уплотнение: EPDM |
