| Характеристики |
| Тип света |
красный свет |
| Разрешение изображения [px] |
1280 x 960 |
| Тип объектива |
стандартный |
| Макс. скорость считывания [Hz] |
40 |
| Коммуникационный интерфейс |
Ethernet |
| Лазерная защита класса |
1 |

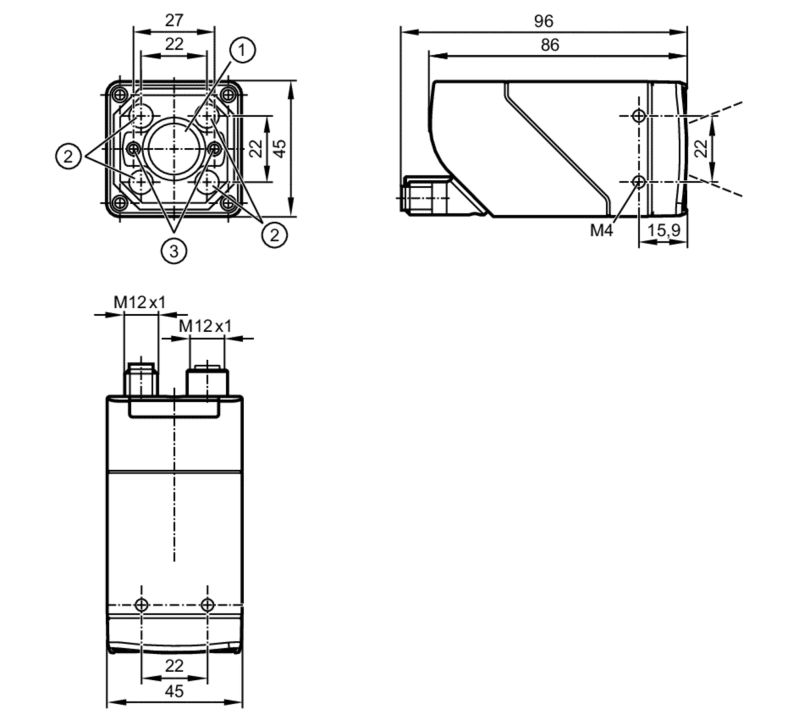

| Размеры [mm] |
45 x 45 x 85 |
| Приложение |
| Особенности |
поляризационный фильтр |
| Электронные данные |
| Рабочее напряжение [V] |
18…30 DC |
| Потребление тока [mA] |
< 600, (24V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Тип света |
красный свет |
| Длина волны [nm] |
617 |
| Датчик изображения |
CMOS датчик изображения чёрный/белый |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 1, Количество цифровых выходов: 2 |
| Входы |
| Количество цифровых входов |
1 |
| Триггер |
внешнее, 24 V PNP/NPN (IEC 61131-2 Typ 3), TCP/IP, PROFINET, внутренний |
| Выходы |
| Общее количество выходов |
2 |
| Количество цифровых выходов |
2, (конфигурируемый) |
| Функция выходного сигнала |
24 V PNP/NPN |
| Макс. падение напряжения коммутационного выхода DC [V] |
1 |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
100 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Размеры поля зрения [mm] |
| Рабочее расстояние срабатывания |
Поле зрения |
|
|
| 85 |
28 x 21 |
|
|
| 300 |
92 x 69 |
|
|
| 500 |
152 x 114 |
|
|
| 1000 |
302 x 227 |
|
|
|
| Рабочее расстояние срабатывания [mm] |
> 85 |
| Разрешение изображения [px] |
1280 x 960 |
| Тип объектива |
стандартный |
| Считываемые коды |
Interleaved 2-of-5, Industrial 2-of-5, Code 39, Code 93, Code 128, Pharmacode, Codabar, EAN8, EAN8 Add-On 2, EAN8 Add-On 5, EAN13, EAN13 Add-On 2, EAN13 Add-On 5, UPC-A, UPC-A Add-On 2, UPC-A Add-On 5, UPC-E, UPC-E Add-On 2, UPC-E Add-On 5, GS1 DataBar Omnidirectional, GS1 DataBar Truncated, GS1 DataBar Stacked, GS1 DataBar Stacked Omnidirectional, GS1 DataBar Limited, GS1 DataBar Expanded, GS1 DataBar Expanded Stacked, GS1 — 128, MSI Barcode, ECC200, PDF-417, QR, Micro-QR, Aztec Code, GS1 ECC200, GS1 QR Code, GS1 Aztec Code |
| Качество кода на основе |
|
|
ISO / IEC 15415 |
|
|
ISO / IEC 15416 |
|
|
AIM DPM |
|
|
ISO/IEC TR 29158 |
|
|
SEMI T10 |
|
| Доступен поляризационный фильтр |
да |
| Всенаправленная система считывания |
да |
| Макс. наклон к плоскости изображения [°] |
45 |
| Макс. скорость считывания [Hz] |
40 |
| Программное обеспечение / Программирование |
| Выбор параметров |
Кнопка обучения ‘Teach’, через ПК с помощью ifm Vision Assistant |
| Интерфейсы |
| Коммуникационный интерфейс |
Ethernet |
| Ethernet |
| Количество интерфейсов Ethernet |
1 |
| Стандарт передачи |
10Base-T, 100Base-TX |
| Скорость передачи |
10 MBit/s, 100 MBit/s |
| Протокол |
TCP/IP, PROFINET |
| Заводские настройки |
| IP-адресс: 192.168.0.69 |
| маска подсети: 255.255.255.0 (Class C) |
| IP — адрес шлюза: 192.168.0.201 |
| MAC-адресс: см. типовую бирку |
|
| Тип использования |
параметрирование, Передача данных |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-10…50 |
| Температура хранения [°C] |
-40…70 |
| Степень защиты |
IP 65 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-6-4 Излучение помех |
промышленные среды |
| EN IEC 61000-6-2 Помехоустойчивость |
промышленные среды |
|
| Ударопрочность |
| EN 60068-2-27 |
50 г 11 ms / неповторяющийся |
| EN 60068-2-27 |
40 г 6 ms / повторяющийся |
|
| Вибропрочность |
| EN 60068-2-6 |
2 г (10 … 150 Hz) |
|
| Лазерная защита класса |
1 |
| Примечание к лазерной защите |
| Внимание: |
лазер |
| класс лазера: |
1 |
|
EN / IEC60825-1:2007 |
|
EN / IEC60825-1:2014 |
|
Соответствует положению 21 CFR 1040, за исключением отклонений, описанных в документе Laser Notice No. 50, который датирован июлем 2007. |
|
| Фотобиологическая безопасность |
исключенная группа, (EN 62471) |
| Электробезопасность |
| EN 61010-2-201 |
подача питания только через цепи PELV |
|
| Механические данные |
| Вес [g] |
598,3 |
| Размеры [mm] |
45 x 45 x 85 |
| Материал |
корпус: отливка из цинка с порошковым покрытием, фронтальная оптика: Gorillaglas, светодиодное окно: PC, программирующие кнопки: POM |
| Уплотнительный материал |
FKM |
| Дисплеи / Элементы управления |
| Дисплей |
| Функция |
2 x светодиод, зелёный |
| Функция |
2 x светодиод, жёлтый |
| Teach-Funktion |
1 x светодиод, зелёный |
| Teach-Funktion |
1 x светодиод, жёлтый |
|
| Элементы управления |
|
| Принадлежности |
| Принадлежности (необязательные) |
| Рабочее программное обеспечение |
| монтажные принадлежности |
| Адаптерный кабель |
| Защитные панели и защитные панели фильтра |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — Ethernet |
|
Разъем: 1 x M12, Литой корпус: нерж.сталь, Уплотнение: FKM |
| электрическое подключение — питание |
|
Разъем: 1 x M12, Литой корпус: нерж.сталь |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — O2I510-00 — 11.12.2019 — |
