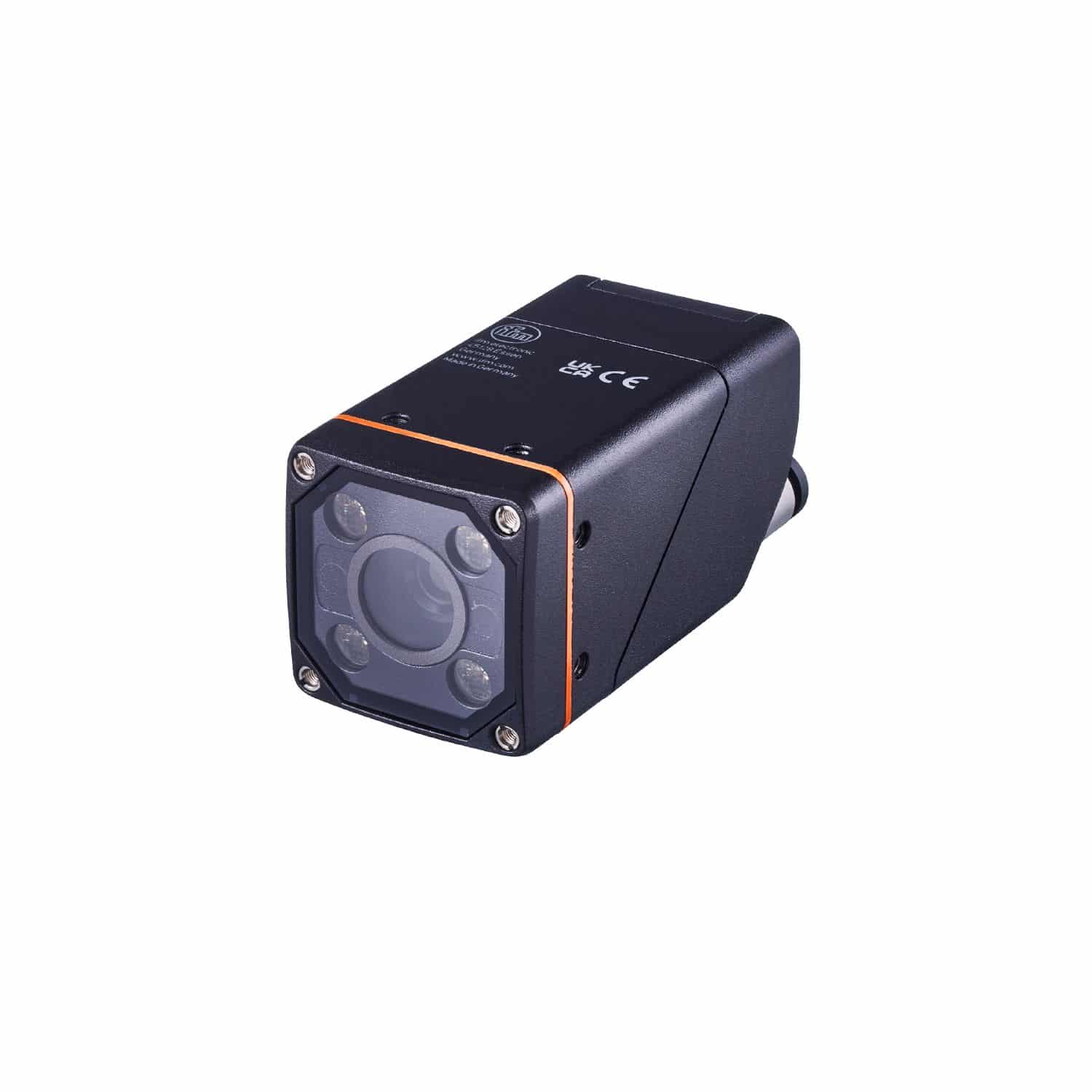

Считыватели 1D/2D штрих-кодов
O2I414
| Длина волны | 617 |
|---|---|
| Материал | корпус: отливка из цинка с порошковым покрытием; фронтальная оптика: PMMA; светодиодное окно: PC; программирующи |
| Обозначение продукции | Устройство подсветки |
| Производитель | IFM |
| Рабочее напряжение DC | 18…30 V |
| Тип | O2I414 |
| Тип напряжения | DC |
| Тип света | красный свет |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Считыватели 1D/2D штрих-кодов IFM, вы выбираете качественный и проверенный продукт. Считыватели 1D/2D штрих-кодов IFM O2I414 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM O2I414 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Считыватели 1D/2D штрих-кодов.
Для заказа данной позиции достаточно указать название модели O2I414 и артикул O2IRRDKG/E1/IO/EF/TB/T
Ключевые особенности
Общие характеристики Тип света красный свет Разрешение изображения [px] 1280 x 960 Макс. скорость считывания [Hz] 40 Особенности поляризационный фильтр
Техническое описание
Описание
| Общие характеристики | |
|---|---|
| Тип света | красный свет |
| Разрешение изображения [px] | 1280 x 960 |
| Макс. скорость считывания [Hz] | 40 |
| Особенности | поляризационный фильтр |
| Электронные данные | |
| Рабочее напряжение [V] | 18…30 DC |
| Потребление тока [mA] | < 400; (18 V DC стандартный) |
| Макс. потребление тока [mA] | 800; (18V DC, с переключаемыми выходами, memory stick active) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Категория электрического перенапряжения | II |
| Длина волны [nm] | 617 |
| Датчик изображения | CMOS датчик изображения чёрный/белый |
| Входы/выходы | |
| Количество входов и выходов | Количество цифровых выходов: 2 |
| Входы | Триггер внешнее; 24 V PNP/NPN (IEC 61131-2 Typ 3); внутренний |
| Выходы | Общее количество выходов 2 |
| Электрическое исполнение | PNP/NPN; (параметризуемый) |
| Количество цифровых выходов | 2; (конфигурируемый) |
| Функция выходного сигнала | конфигурируемый |
| Макс. падение напряжения [V] коммутационного выхода | 2 DC |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 100 |
| Защита от короткого замыкания | да |
| Тип защиты от короткого замыкания | тактовый |
| Защита от перегрузок по току | да |
| Диапазон контроля | |
| Размеры поля зрения [mm] | |
| Рабочее расстояние срабатывания [mm] | Поле зрения |
| 200 | 38 x 29 |
| 300 | 58 x 43 |
| 500 | 96 x 72 |
| 1000 | 192 x 144 |
| 1500 | 288 x 216 |
| 2000 | 384 x 288 |
| Рабочее расстояние срабатывания [mm] | > 200 |
| Оптические характеристики | |
| Разрешение изображения [px] | 1280 x 960 |
| Тип объектива | Телеобъектив |
| Считываемые коды | |
| Коды | Interleaved 2-of-5; Industrial 2-of-5; Code 39; Code 93; Code 128; Pharmacode; Codabar; EAN8; EAN8 Add-On 2; EAN8 Add-On 5; EAN13; EAN13 Add-On 2; EAN13 Add-On 5; UPC-A; UPC-A Add-On 2; UPC-A Add-On 5; UPC-E; UPC-E Add-On 2; UPC-E Add-On 5; GS1 DataBar Omnidirectional; GS1 DataBar Truncated; GS1 DataBar Stacked; GS1 DataBar Stacked Omnidirectional; GS1 DataBar Limited; GS1 DataBar Expanded; GS1 DataBar Expanded Stacked; GS1 — 128; MSI Barcode; ECC200; PDF-417; QR; Micro-QR; Aztec Code; GS1 ECC200; GS1 QR Code; GS1 Aztec Code |
| Качество кода на основе | |
| Стандарты | ISO / IEC 15415; ISO / IEC 15416; AIM DPM; ISO/IEC TR 29158; SEMI T10 |
| Четкий шрифт | Industrial; Document; OCR-A; OCR-B; Pharma; Semi; Universal; Dot Print |
| Распознавание текста | да |
| Доступен поляризационный фильтр | да |
| Всенаправленная система считывания | да |
| Макс. наклон к плоскости изображения [°] | 45 |
| Макс. скорость считывания [Hz] | 40 |
| Программное обеспечение / Программирование | |
| Выбор параметров | Кнопка обучения «Teach»; через ПК с помощью ifm Vision Assistant |
| Интерфейсы | |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM3 (230,4 kBaud) |
| IO-Link проверка | 1.1 |
| Профили | Common — I&D Identification and Diagnosis; Function Locator; Function ProductURI |
| Нужный тип порта | A |
| Миним.время рабочего цикла [ms] | 4,2 |
| Поддерживаемые DeviceID | default 1699 |
| Ethernet | |
| Количество интерфейсов | 1 |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 MBit/s; 100 MBit/s |
| Протокол | TCP/IP |
| Заводские настройки | IP-адресс: 192.168.0.69; маска подсети: 255.255.255.0 (Class C); IP — адрес шлюза: 192.168.0.201; MAC-адресс: см. типовую бирку |
| Тип использования | параметрирование |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -10…50 |
| Температура хранения [°C] | -40…70 |
| Макс. допустимая относительная влажность [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [m] | 4000 |
| Степень защиты и загрязнения | |
| Степень защиты | IP 65 |
| Степень загрязнения | 3 |
| Механические данные | |
| Вес [g] | 596,8 |
| Способ монтажа | резьбовая оправа; (расточное отверстие M4 x 7 mm) |
| Размеры [mm] | 45 x 45 x 86 |
| Материал | корпус: отливка из цинка с порошковым покрытием; фронтальная оптика: PMMA; светодиодное окно: PC; программирующие кнопки: POM |
| Уплотнительный материал | FKM |
| Момент затяжки [Nm] | 2,1 |
| Дисплеи / Элементы управления | |
| Дисплей Функция | 2 x светодиод, зелёный |
| Дисплей Функция | 2 x светодиод, жёлтый |
| Teach-Funktion | 1 x светодиод, зелёный |
| Teach-Funktion | 1 x светодиод, жёлтый |
| Элементы управления | 1 x Teach-Taste |

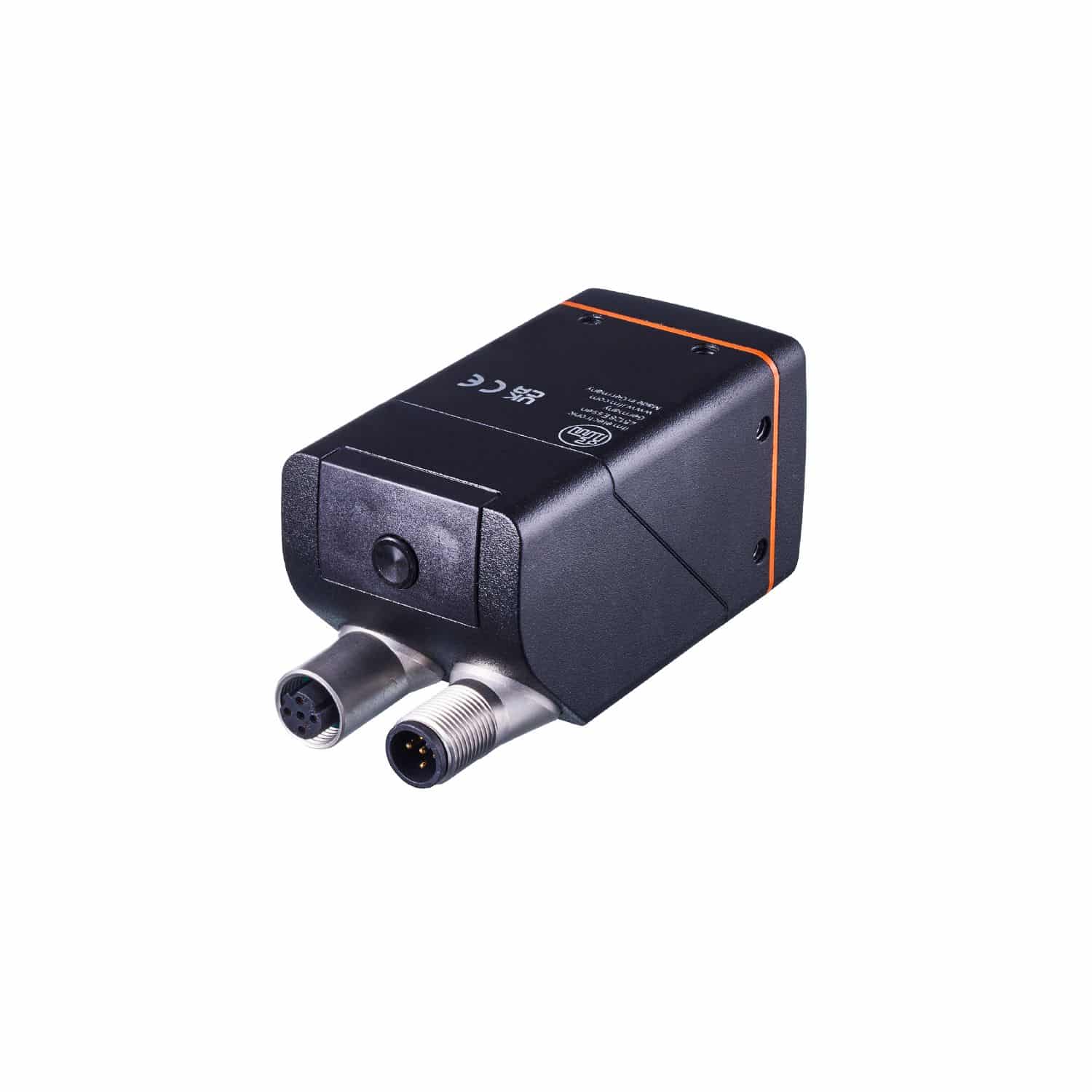

| Электрическое подключение | |
| Ethernet | Разъем: 1 x M12; кодировка: D; Литой корпус: нерж.сталь; Уплотнение: FKM |
| Контакты Ethernet | 1 TxD+; 2 RxD+; 3 TxD-; 4 RxD- |
| Питание | Разъем: 1 x M12; кодировка: A; Литой корпус: нерж.сталь |
| Контакты питания | 1 U+; 2 вход триггера; 3 0 V; 4 Коммутационный выход 1 конфигурируемый / IO-Link; 5 Коммутационный выход 2 конфигурируемый / триггерный выход с внешней подсветкой |
