| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
3 х нормально открытый/ нормально закрытый, (по выбору) |
| Коммуникационный интерфейс |
IO-Link |
| Корпус |
Прямоугольный |

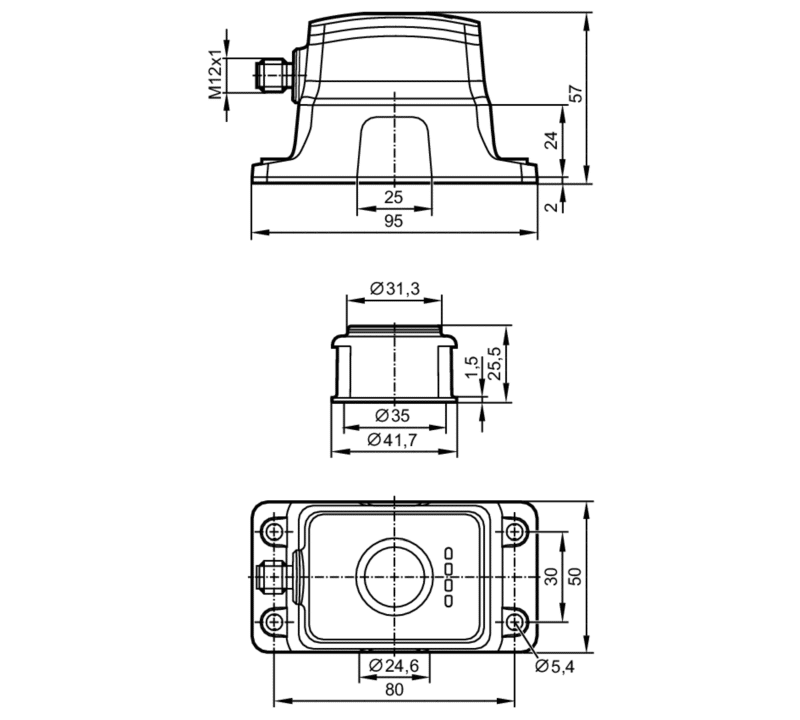

| Размеры [mm] |
95 x 50 x 57 |
| Приложение |
| Принцип работы |
магнитный |
| Применение |
абсолютное определение угла поворота |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 40 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Макс. время задержки при включении [ms] |
300 |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
3 х нормально открытый/ нормально закрытый, (по выбору) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Max. скорость мишени (приближающегося предмета) [m/s] |
1 |
| Диапазон контроля [°] |
360 |
| Точность/ погрешность |
| Точность [°] |
± 1 |
| Разрешение [°] |
0,1 |
| Допустимое отклонение [°] |
0,1…15, (по умолчанию 10) |
| Гистерезис [°] |
0,1…5, (по умолчанию 3) |
| Дрейф температуры [°/K] |
0,02 |
| Воспроизводимость [°] |
0,1 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 CDV |
| Профили |
Smart Sensor: Device Identification, Device Diagnosis, Device Teach Channel, Binary Data Channel, Process Data Variable, Blob, Measurement Data Channel |
| SIO режим |
да |
| Нужный тип порта |
A |
| Миним.время рабочего цикла [ms] |
4 |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
595 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Степень защиты |
IP 65, IP 67, (Зона инициатора пыленепроницаемый) |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 |
4 kV CD / 8 kV AD |
| EN 61000-4-3 |
10 V/m |
| EN 61000-4-4 |
2 kV |
| EN 61000-4-6 |
10 V |
| EN 55011 |
класс B |
|
| Виброустойчивость |
|
| Ударопрочность |
|
| MTTF [годы] |
410 |
| Сертификат UL |
| Регистрационный номер UL |
S001 |
|
| Механические данные |
| Вес [g] |
175 |
| Корпус |
Прямоугольный |
| Размеры [mm] |
95 x 50 x 57 |
| Материал |
PA (полиамид) |
| Момент затяжки [Nm] |
1,5 |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
1 x светодиод, зелёный |
| Состояние выхода |
2 x светодиод, белый RGB |
|
| Принадлежности |
| Комплект поставки |
| винты головки разъема: 4 x M5 x 20, нерж.сталь |
| инициатор |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12, Литой корпус: нерж.сталь |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — MVQ101-00 — 07.12.2017 — |
