| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |

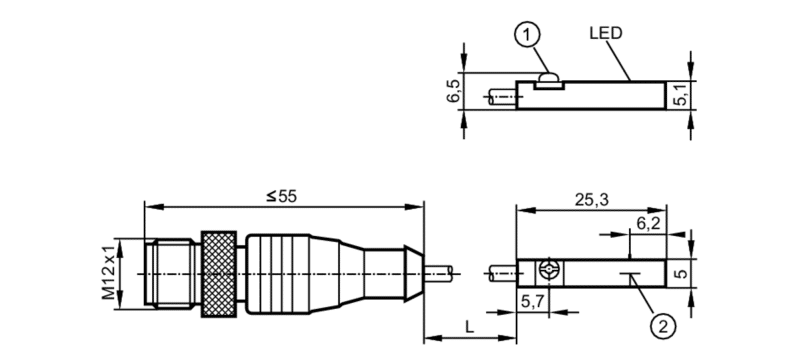

| Размеры [mm] |
25 x 5 x 6,5 |
| Приложение |
| Особенности |
Устойчивый к магнитному полю |
| Принцип работы |
подавление посторонних полей |
| Применение |
применение в сварке |
| Устойчивый к магнитному полю |
да |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 10 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Макс. время задержки при включении [ms] |
300 |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
9 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Порог чувствительности [mT] |
2,8 |
| Скорость передвижения макс. 5м/с [m/s] |
< 0,25 |
| Точность/ погрешность |
| Гистерезис [mm] |
< 1,5 |
| Воспроизводимость [mm] |
< 0,2 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…85 |
| Степень защиты |
IP 65, IP 67 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
— CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
|
| Виброустойчивость |
| EN 60068-2-6 Fc |
(10…55 Hz) / 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц |
|
| Ударопрочность |
| EN 60068-2-27 Ea |
30 г 6 ударов / 11 мс полусинуса (x, y, z) |
|
| MTTF [годы] |
1267 |
| Сертификат UL |
| Регистрационный номер UL |
C003 |
|
| Механические данные |
| Вес [g] |
23,5 |
| Монтаж |
установка заподлицо |
| Способ монтажа |
зажимной винт с потайной головкой со шлицем / шестигранной головкой, ширина через плоскости 1,5 |
| Конструктивное исполнение цилиндра |
Цилиндры с Т-образным пазом |
| Размеры [mm] |
25 x 5 x 6,5 |
| Материал |
корпус: PA (полиамид), Крепежный фланец: нерж.сталь, Гайка с накаткой: PTFE (тефлон) (покрытие), защитной трубкой: PTFE (тефлон) (покрытие) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
| резиновая вставка: 1 |
| Крепеж кабеля: 1 |
|
| Примечания |
| Примечания |
| Напряжение питания ‘supply class 2’ согласно cULus |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Кабель: 0,3 m, PUR (полиуретан), защитной трубкой |
| Соединение |
Разъем: 1 x M12, Блокировка: Гайка с накаткой, поворотный |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — MK5214-01 — 11.03.2014 — |
