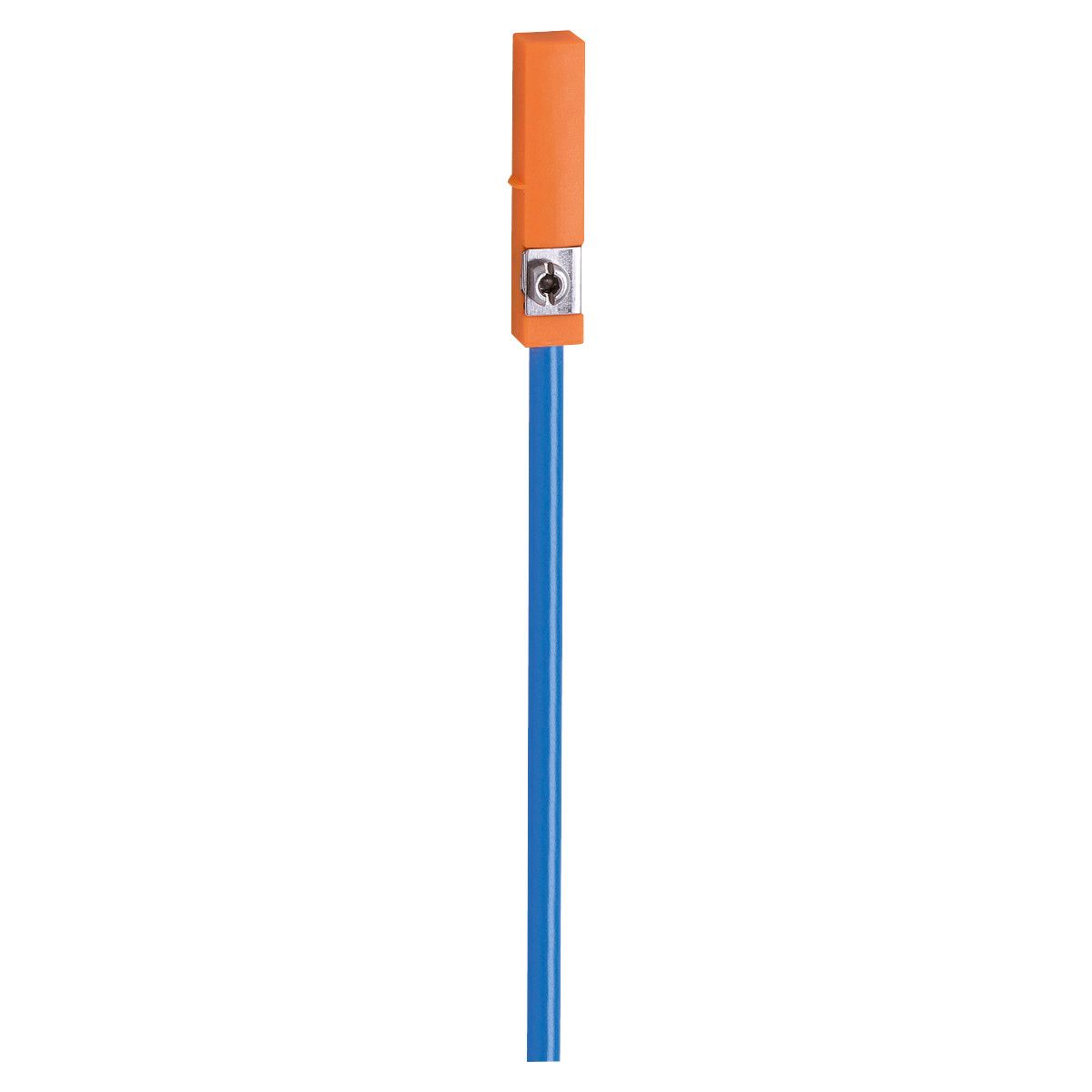

Датчик для цилиндров с Т-образным пазом
MK502A
| Обозначение продукции | Датчик цилиндров с элементом AMR |
|---|---|
| Тип напряжения | DC |
| Номинальное напряжение DC | 2 V, 8 |
| Электрическое исполнение | NAMUR |
| Функция выходного сигнала | NO |
| Монтаж | установка заподлицо |
| Соединение | 6 m PVC (поливинилхлорид)-Кабель |
| Материал | корпус: PA (полиамид), Крепежный фланец: нерж.сталь |
| Дисплей | Состояние выхода: 1 x светодиод жёлтый |
| Степень защиты | IP 65, IP 67 |
| Маркировка АТЕХ | II 1D Ex ia IIIC T135°C Da, II 1G Ex ia IIC T4 Ga |
| Производитель | IFM |
| Тип | MK502A |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик для цилиндров с Т-образным пазом IFM, вы выбираете качественный и проверенный продукт. Датчик для цилиндров с Т-образным пазом IFM MK502A по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM MK502A - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики цилиндров, Применение в цилиндрах с Т-образным пазом, Расположение и обнаружение объектов.
Для заказа данной позиции достаточно указать название модели MK502A и артикул MKT2020-N/--/A/6,0M/-H/1G/1D
Ключевые особенности
- Для применения во взрывоопасной среде
- Для подключения к искробезопасным цепям
- Точное обнаружение положения благодаря очень маленькому гистерезису
- Самозащёлкивающийся механизм для быстрого монтажа и простой регулировки
- Простая установка в паз сверху
Техническое описание
Описание
| Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Электрическое исполнение | NAMUR | ||||||||||
| Функция выходного сигнала | NO | ||||||||||
| Размеры [mm] | 25 x 5 x 6,5 | ||||||||||
| Электронные данные | |||||||||||
| Подключение к усилителю коммутационного сигнала | да | ||||||||||
| Коммутирующие усилители | подключение к сертифицированным искробезопасным цепям с максимальными значениями: U = 15 V / I = 50 mA / P = 120 mW | ||||||||||
| Номинальное напряжение DC [V] | 8,2 | ||||||||||
| Потребление тока [mA] | Мишень не обнаружена: ≤ 1, Объект обнаружен: ≥ 2,2 | ||||||||||
| Класс защиты | III | ||||||||||
| Выходы | |||||||||||
| Электрическое исполнение | NAMUR | ||||||||||
| Функция выходного сигнала | NO | ||||||||||
| Частота переключения DC [Hz] | 2000 | ||||||||||
| Диапазон контроля | |||||||||||
| Порог чувствительности [mT] | 2 | ||||||||||
| Скорость передвижения макс. 5м/с [m/s] | > 10 | ||||||||||
| Точность/ погрешность | |||||||||||
| Гистерезис [mm] | 1 | ||||||||||
| Воспроизводимость [mm] | < 0,2 | ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -25…70 | ||||||||||
| Степень защиты | IP 65, IP 67 | ||||||||||
| Испытания / одобрения | |||||||||||
| Разрешение | BVS 09 ATEX E164, IECEx BVS 09.0065 | ||||||||||
| Маркировка АТЕХ | II 1G Ex ia IIC T4 Ga | ||||||||||
| II 1D Ex ia IIIC T135°C Da | |||||||||||
| ЭMC |
|
||||||||||
| MTTF [годы] | 2142 | ||||||||||
| Классификация безопасности | |||||||||||
| Макс. внутренняя емкость [nF] | 140 | ||||||||||
| Макс. внутренняя индуктивность [µH] | 400 | ||||||||||
| Механические данные | |||||||||||
| Вес [g] | 93,9 | ||||||||||
| Монтаж | установка заподлицо | ||||||||||
| Способ монтажа | зажимной винт с потайной головкой со шлицем / шестигранной головкой, ширина через плоскости 1,5 | ||||||||||
| Конструктивное исполнение цилиндра | Цилиндры с Т-образным пазом | ||||||||||
| Размеры [mm] | 25 x 5 x 6,5 | ||||||||||
| Материал | корпус: PA (полиамид), Крепежный фланец: нерж.сталь | ||||||||||
| Дисплеи / Элементы управления | |||||||||||
| Дисплей |
|
||||||||||
| Принадлежности | |||||||||||
| Комплект поставки |
|
||||||||||
| Примечания | |||||||||||
| Упаковочная величина | 1 шт. | ||||||||||
| электрическое подключение | |||||||||||
| Соединение | Кабель: 6 m, PVC (поливинилхлорид), 2 x 0,14 mm² | ||||||||||
