| Характеристики |
| Количество входов и выходов |
Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Длина зонда L [mm] |
100…2000 |
| Подключение к процессу |
3/4′ NPT |
| Приложение |
| Особенности |
позолоченные контакты |
| Среда |
Жидкие среды |
| Диэлектрическая постоянная среды |
> 5 |
| Рекомендуемые среды |
Вода, жидкости на водной основе |
| Температура измеряемой среды [°C] |
-25…80, (90: < 1 h) |
| Давление в резервуаре [bar] |
-1…16 |
| Электронные данные |
| Рабочее напряжение [V] |
18…30 DC |
| Потребление тока [mA] |
< 25 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
< 3 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, IO-Link |
| Электрическое исполнение |
PNP/NPN |
| Количество цифровых выходов |
1 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200 |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20, обратимый |
| Наиб.нагрузка [Ω] |
500 |
| Аналоговый выход по напряжению [V] |
0…10, обратимый |
| Мин. сопротивление нагрузки [Ω] |
2000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Длина зонда L [mm] |
100…2000 |

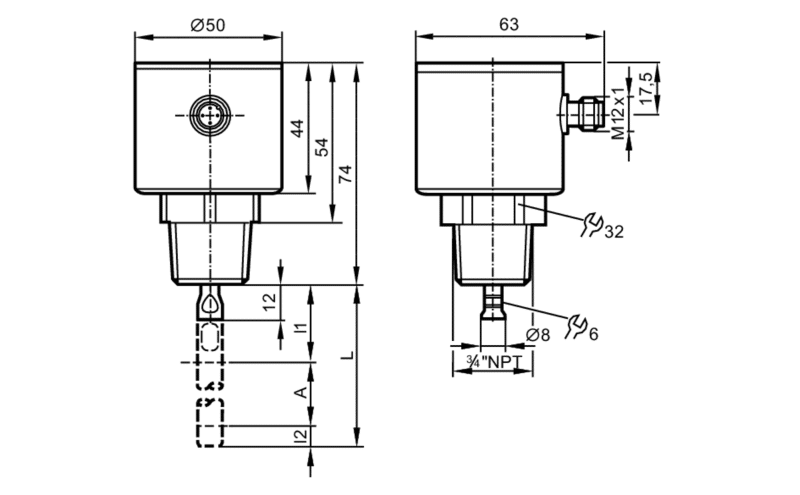

| Активный диапазон A [mm] |
L-40 |
| Неактивная область I1 / I2 [mm] |
30 / 10 |
| Частота дискретизации [Hz] |
4 |
| Настройка параметров в пределах |
| Точка срабатывания SP [mm] |
≥ 15…L-30 |
| Точка сброса rP [mm] |
≥ 10…L-35 |
| С шагом в [mm] |
5 |
| Гистерезис [mm] |
> 5 |
| Точность/ погрешность |
| Повторяемость [mm] |
5 |
| Погрешность измерения [mm] |
± 7 |
| Погрешность смещения [mm] |
5 |
| Разрешение [mm] |
1 |
| Нулевой сигнал (напряжение) [V] |
0 |
| Нулевой сигнал (ток) [mA] |
4,0 |
| Полный сигнал (напряжение) [V] |
10 |
| Полный сигнал (ток) [mA] |
20 |
| Температурный дрейф на каждые 10 К |
± 0,2 % |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Smart Sensor: Process Data Variable, Device Identification, Device Diagnosis |
| SIO режим |
да |
| Нужный тип порта |
A |
| Аналоговые рабочие данные |
3 |
| Бинарные рабочие данные |
1 |
| Миним.время рабочего цикла [ms] |
3,2 |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
592 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Температура хранения [°C] |
-40…85 |
| Степень защиты |
IP 68, IP 69K, (7 дней / 1 м глубина воды / 0,1 бар: IP 68) |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
: в закрытых металлических резервуарах |
| DIN EN 61000-6-4 |
: в пластмассовых или открытых металлических резервуарах |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
50 г (11 ms) / 25 г (6 мс) с опорным зондом 0,5 м |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
5 г (10…2000 Hz) / 1 г (5…200 Гц) с опорным зондом 0,5 м |
|
| MTTF [годы] |
241 |
| Сертификат UL |
| Регистрационный номер UL |
H012 |
| Номер файла UL |
E174191 |
|
| Механические данные |
| Вес [g] |
448,2 |
| Материал |
нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), FKM, PEI |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4305/303), подключение датчика: нерж. сталь (1.4435 / 316L), PTFE (тефлон), FKM |
| Подключение к процессу |
3/4′ NPT |
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| диаграммы и графики |
|
| |
Отклонение измерения D в пределах диапазона активных стержней |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — LR3320-00 — 14.02.2019 — |
