| Характеристики |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Заводская настройка |
жидкости на водной основе |
| Длина зонда L [mm] |
737 |
| Приложение |
| Особенности |
позолоченные контакты |
| Среда |
Жидкие среды |
| Диэлектрическая постоянная среды |
> 1,8 |
| Рекомендуемые среды |
Вода, жидкости на водной основе, масла, маслосодержащие среды |
| Запрещается использовать для |
См. инструкцию по эксплуатации, глава ‘Применение в соответствии с назначением’ |
| Температура измеряемой среды [°C] |
-25…85 |
| Предел прочности по давлению [bar] |
0,5 |
| Устойчивость к вакууму [mbar] |
-500 |
| Электронные данные |
| Рабочее напряжение [V] |
9,6…35 DC, (IO-Link: 18…30 DC) |
| Потребление тока [mA] |
< 15 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
< 1 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал, IO-Link |
| Электрическое исполнение |
PNP/NPN |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Заводская настройка |
жидкости на водной основе |

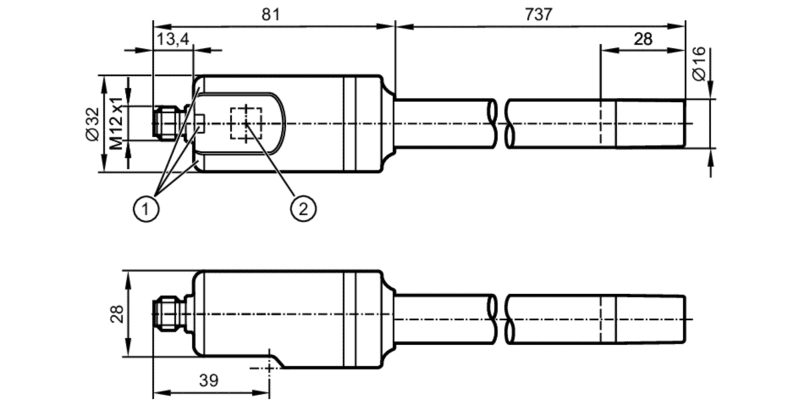

| Длина зонда L [mm] |
737 |
| Активный диапазон A [mm] |
28 |
| Измерение температуры |
| Диапазон измерения [°C] |
-25…85 |
| Точность/ погрешность |
| Температура |
| Динамическая реакция Т09 [s] |
240 |
| Время реакции |
| Время отклика [s] |
< 0,3 |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Unterstützte Masterportklasse |
A |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| Профили |
Smart Sensor ED2: Identification and Diagnosis (0x4000), Measurement Data Channel (0x800A) |
| SIO режим |
да |
| Аналоговые рабочие данные |
5 |
| Бинарные рабочие данные |
2 |
| Миним.время рабочего цикла [ms] |
4,5 |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
1053 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…85 |
| Температура хранения [°C] |
-25…85 |
| Степень защиты |
IP 68, IP 69K, (7 дней / 3м глубина воды / 0,3 bаr: IP 68) |
| Испытания / одобрения |
| ЭMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
в закрытых металлических резервуарах |
| DIN EN 61000-6-4 |
в пластмассовых или открытых металлических резервуарах |
|
| Ударопрочность |
| DIN EN 60068-2-27 |
12 г (11 ms) |
|
| Вибропрочность |
| DIN EN 60068-2-6 |
5 г (10…2000 Hz) |
|
| MTTF [годы] |
433 |
| Механические данные |
| Вес [g] |
510,4 |
| Материал |
PP усиленное стекловолокно |
| Материалы корпуса в контакте с изм. средой |
PP |
| Диаметр зонда [mm] |
16 |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
светодиод, зелёный |
| Состояние выхода |
светодиод, жёлтый |
|
| Элементы управления |
| индуктивная кнопка для программирования |
|
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — LI5134-00 — 15.06.2020 — |
