Датчик электропроводности
LDL101
| Выходной сигнал | аналоговый сигнал; IO-Link |
|---|---|
| Коммуникационный интерфейс | IO-Link |
| Материал | нерж. сталь (1.4404 / 316L); PEI; FKM |
| Обозначение продукции | Бинарный датчик уровня |
| Подключение к процессу | 1 mm |
| Приложение | позолоченные контакты |
| Производитель | IFM |
| Рабочее напряжение DC | 18…30 V |
| Среда | Электропроводящие жидкости |
| Температура измеряемой среды | -25…100; (< 1 h: 150) |
| Тип | LDL101 |
| Тип напряжения | DC |
| Функция выходного сигнала | Аналоговый выход масштабируемый; по выбору электропроводность / температура |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик электропроводности IFM, вы выбираете качественный и проверенный продукт. Датчик электропроводности IFM LDL101 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM LDL101 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики электропроводности.
Для заказа данной позиции достаточно указать название модели LDL101 и артикул COND CONDUCTIVITY UPW HYG G1/2
Ключевые особенности
Описание Цифровое встречается с аналоговым: интегрируйте современные датчики IO-Link аналоговым способом. С помощью EIO104 у вас есть возможность реализовать два
Техническое описание
Описание
| Описание | Цифровое встречается с аналоговым: интегрируйте современные датчики IO-Link аналоговым способом. С помощью EIO104 у вас есть возможность реализовать два аналоговых сигнала от интеллектуальных датчиков IO-Link с несколькими рабочими значениями. |

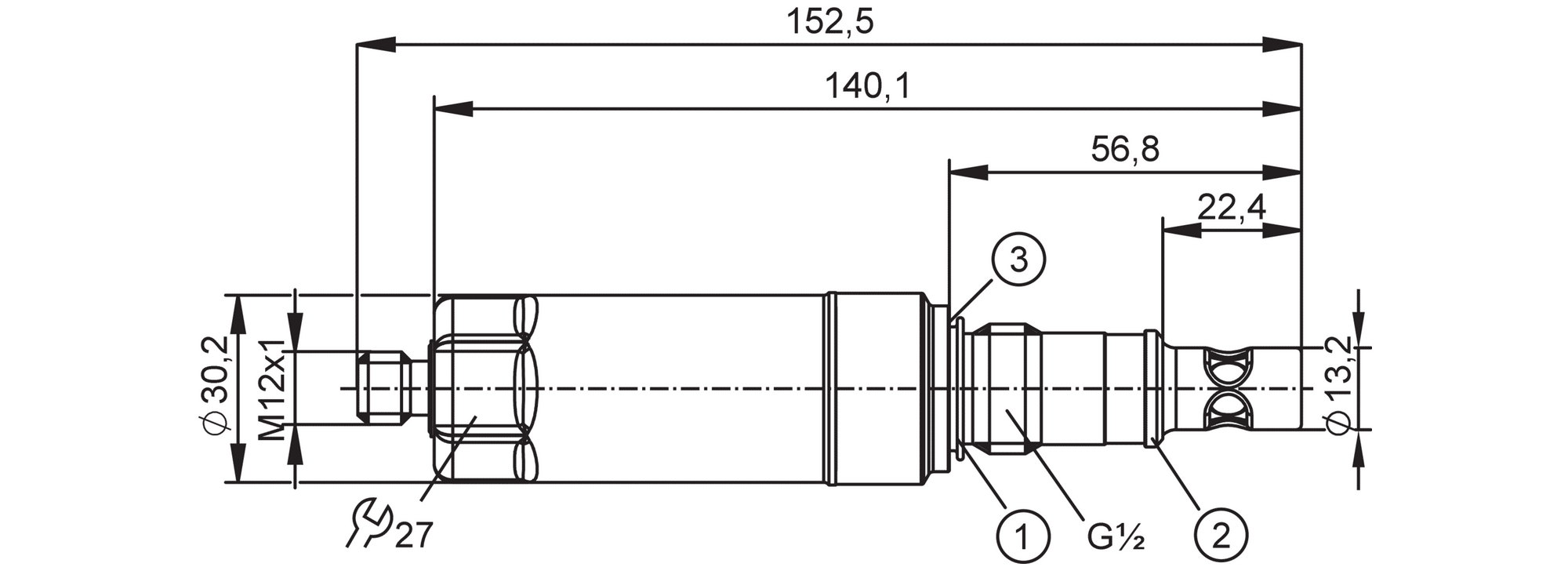

| 1 | Прокладка FKM (для уплотнения на задней стороне — не устойчивый к давлению) / съемный |
| 2 | предустановленное уплотнительное кольцо из PEEK (съемный) / металлическая область уплотнения |
| 3 | канавка для уплотнительного кольца DIN 3869-21 |
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Подключение к процессу | резьбовое соединение G 1/2 внешняя резьба уплотняющий конус дополнительные:гигиеническая прокладка из PEEK в соответствии с EHEDG |
| Особенности | позолоченные контакты |
| Среда | Электропроводящие жидкости |
| Примечание к среде | сверхчистая вода |
| Запрещается использовать для | См. инструкцию по эксплуатации, глава «Применение в соответствии с назначением» |
| Температура измеряемой среды [°C] | -25…100; (< 1 h: 150) |
| Предел прочности по давлению | 35 bar 3,5 MPa |
| Устойчивость к вакууму | -1000 mbar -0,1 MPa |
| Рабочее напряжение [V] | 18…30 DC |
| Потребление тока [mA] | < 60 |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 2 |
| Принцип измерения | konduktiv |
| Выходы | Общее количество выходов 1 |
| Выходной сигнал | аналоговый сигнал; IO-Link |
| Функция выходного сигнала | Аналоговый выход масштабируемый; по выбору электропроводность / температура |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4…20 |
| Наиб.нагрузка [Ω] | 500 |
| Диапазон измерения проводимости [µS/cm] | 0,04…1000 |
| Разрешение проводимости [µS/cm] | 0…9,999 0.001; 10…99,99 0.01; 100…1000 0.1 |
| Диапазон измерения температуры [°C] | -25…150 |
| Точность измерения проводимости | 3 % MW ± 0,03 µS/cm (в диапазоне измерения) |
| Дрейф [%/K] | 0,1 %/K MW |
| Повторяемость | 1 % MW ± 0,010 µS/cm |
| Долговременная стабильность | 1,5 % MW ± 0,015 µS/cm |
| Точность измерения температуры [K] | 20…50 °C: < ± 0,5 K; -25...150 °C: < ± 1,5 K |
| Повторяемость измерения температуры [K] | 0,2 |
| Разрешение измерения температуры [K] | 0,1 |
| Время отклика измерения проводимости [s] | < 2; (T09; Демпфирование = 0) |
| Время отклика измерения температуры [s] | < 9; (T09) |
| Коммуникационный интерфейс | IO-Link |
| Способ передачи | COM2 (38,4 kBaud) |
| IO-Link проверка | 1.1 |
| Стандарт | SDCI IEC 61131-9 |
| Профили | Smart Sensor — SSP 3.1 Measuring Sensor; Common — I&D Identification and Diagnosis |
| SIO режим | нет |
| Нужный тип порта | A |
| Аналоговые рабочие данные | 1 |
| Миним.время рабочего цикла [ms] | 6,4 |
| Поддерживаемые DeviceID | default 1455 |
| Температура окружающей среды [°C] | -40…60 |
| Температура хранения [°C] | -40…85 |
| Степень защиты | IP 68; IP 69K; (7 дней / 3м глубина воды / 0,3 bаr: IP 68) |
| Испытания / одобрения | ЭMC DIN EN 61000-6-2, DIN EN 61000-6-3 |
| Ударопрочность | DIN EN 60068-2-27 50 г (11 ms) |
| Вибропрочность | DIN EN 60068-2-6 20 г (10…2000 Hz) |
| MTTF [годы] | 173 |
| Вес [g] | 346,8 |
| Материал | нерж. сталь (1.4404 / 316L); PEI; FKM |
| Материалы корпуса в контакте с изм. средой | нерж. сталь (1.4435 / 316L); PEEK |
| Подключение к процессу | резьбовое соединение G 1/2 внешняя резьба уплотняющий конус дополнительные:гигиеническая прокладка из PEEK в соответствии с EHEDG |
| Примечания | MW = Измеренное значение |
| Рекомендации | Цифровое встречается с аналоговым: интегрируйте современные датчики IO-Link аналоговым способом. С помощью EIO104 у вас есть возможность реализовать два аналоговых сигнала от интеллектуальных датчиков IO-Link с несколькими рабочими значениями. |
| Упаковочная величина | 1 шт. |
| Электрическое подключение | Разъем: 1 x M12 (EN 61067-2-101); кодировка: A; Контакты: позолоченый |
| Соединение | OUT1 IO-Link, OUT2 Аналоговый выход |
| Цвета в соответствии с DIN EN 60947-5-2 | Цвета жил : BK = черный BN = коричневый BU = синий WH = белый |
