| Характеристики |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
3…15 |
| Корпус |
Резьбовой корпус |

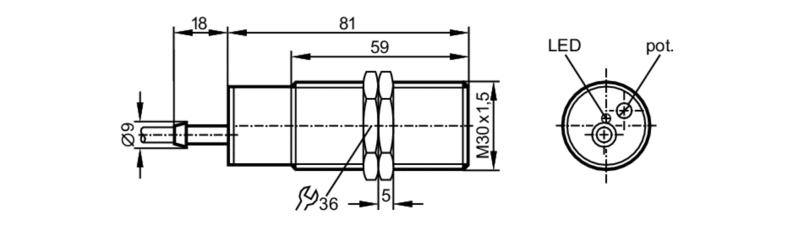

| Размеры [mm] |
M30 x 1,5 / L = 81 |
| Электронные данные |
| Рабочее напряжение [V] |
20…250 AC/DC |
| Класс защиты |
II |
| Защита от перепутывания полярности |
нет |
| Выходы |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
8 |
| Макс. падение напряжения коммутационного выхода АС [V] |
10 |
| Минимальная нагрузка по току [mA] |
5 |
| Макс. ток утечки [mA] |
2,5 (250 V AC) / 1,7 (110 V AC) / 1,5 (24 V DC) |
| Постоянный ток нагрузки коммутационного выхода АС [mA] |
200, (для применения в UL : 200 / 100 DC) |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200, (для применения в UL : 200 AC / 100 DC) |
| Кратковременный ток нагрузки коммутационного выхода [mA] |
1500, (20 ms / 0,5 Hz) |
| Частота переключения АС [Hz] |
25 |
| Частота переключения DC [Hz] |
40 |
| Защита от короткого замыкания |
нет |
| Защита от перегрузок по току |
нет |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
3…15 |
| Настраиваемое расстояние срабатывания |
да |
| Заводская настройка расстояния срабатывания [mm] |
15 |
| Реальное расстояние срабатывания Sr [mm] |
15 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…12,1 |
| Точность/ погрешность |
| Поправочный коэффициент |
стекло: 0,4 / Вода: 1 / керамика: 0,2 / PVC (поливинилхлорид): 0,2 |
| Гистерезис [% от Sr] |
1…15 |
| Смещение точки переключения [% от Sr] |
-15…15 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Степень защиты |
IP 65 |
| Увеличенная помехоустойчивость |
да, (Повышенная устойчивость к кондуктивным ВЧ помехам) |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
489 |
| Механические данные |
| Вес [g] |
181,5 |
| Корпус |
Резьбовой корпус |
| Монтаж |
незаподлицо |
| Размеры [mm] |
M30 x 1,5 / L = 81 |
| Обозначение резьбы |
M30 x 1,5 |
| Материал |
PBT (полибутилентерефталат) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Электрическое подключение |
| Требуемая защита |
миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция |
| Принадлежности |
| Комплект поставки |
| крепежные гайки: 2 |
| отвертка: 1 |
|
| Примечания |
| Примечания |
| Рекомендуем проверить прибор на функциональность после короткого замыкания. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 2 m, PVC (поливинилхлорид), 2 x 0,5 mm² |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — KI0202-00 — 10.05.2017 — |
