| Характеристики |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NC |
| Диапазон срабатывания [mm] |
5 |

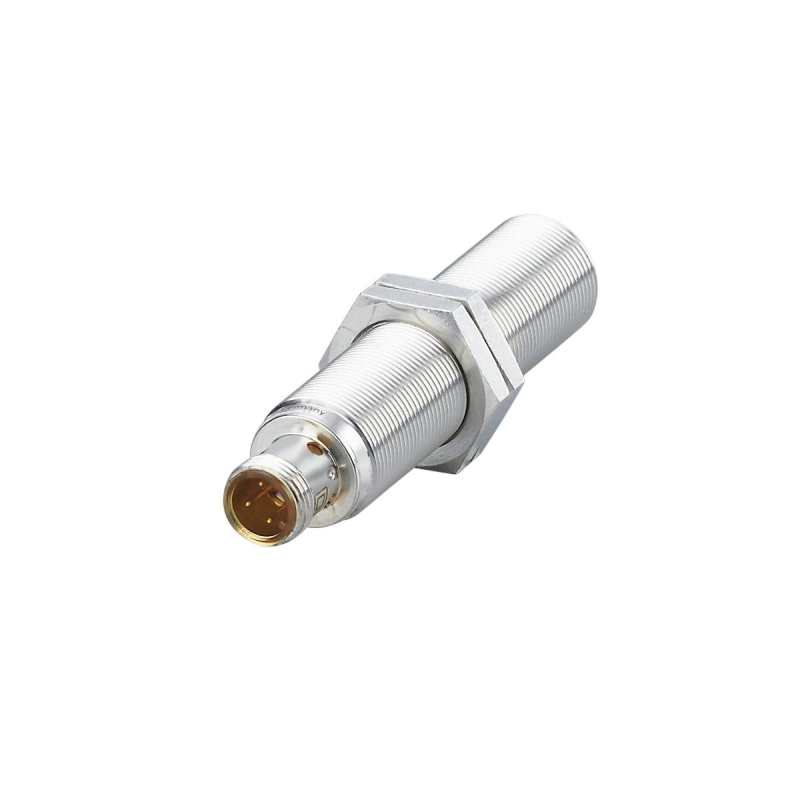

| Корпус |
Резьбовой корпус |
| Размеры [mm] |
M18 x 1 / L = 80 |
| Приложение |
| Особенности |
позолоченные контакты |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 10 |
| Класс защиты |
II |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP |
| Функция выходного сигнала |
NC |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
200 |
| Частота переключения DC [Hz] |
500 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
5 |
| Реальное расстояние срабатывания Sr [mm] |
5 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…4,05 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] |
3…15 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…80 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
|
| MTTF [годы] |
1874 |
| Сертификат UL |
| Ta |
0…40 °C |
| Enclosure type |
Type 1 |
| напряжение питания |
Unlimited Voltage |
| Регистрационный номер UL |
A004 |
| Номер файла UL |
E174191 |
|
| Механические данные |
| Вес [g] |
56,3 |
| Корпус |
Резьбовой корпус |
| Монтаж |
установка заподлицо |
| Размеры [mm] |
M18 x 1 / L = 80 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) оранжевый, светодиодное окно: PEI, крепежные гайки: латунь покрыт белой бронзой |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
4 x 90° светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — IG5555-01 — 29.11.2018 — |
