| Характеристики |
| Функция выходного сигнала |
NO |
| Диапазон срабатывания [mm] |
8 |
| Корпус |
Резьбовой корпус |

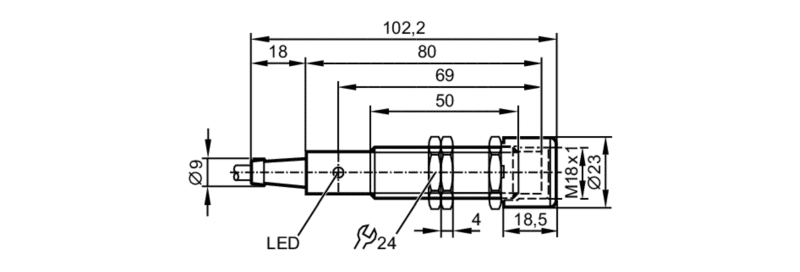

| Размеры [mm] |
M18 x 1 / L = 80 |
| Приложение |
| Установка |
использование во взрывоопасных зонах только с установленным защитным колпачком |
| Электронные данные |
| Рабочее напряжение [V] |
20…250 AC/DC |
| Класс защиты |
II |
| Защита от переполюсовки |
да |
| Выходы |
| Функция выходного сигнала |
NO |
| Макс. падение напряжения коммутационного выхода DC [V] |
6 |
| Макс. падение напряжения коммутационного выхода АС [V] |
6,5 |
| Минимальная нагрузка по току [mA] |
5 |
| Макс. ток утечки [mA] |
2,5 (250 V AC) / 1,3 (130 V AC) / 0,8 (24 V DC) |
| Постоянный ток нагрузки коммутационного выхода АС [mA] |
150 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Кратковременный ток нагрузки коммутационного выхода [mA] |
2200, (20 ms / 0,5 Hz) |
| Частота переключения АС [Hz] |
25 |
| Частота переключения DC [Hz] |
50 |
| Примечание к частоте переключения |
| только для резистивных нагрузок, 2 Гц для категории использования AC-140 |
|
| Защита от короткого замыкания |
нет |
| Защита от перегрузок по току |
нет |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
8 |
| Реальное расстояние срабатывания Sr [mm] |
8 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…6,48 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,4 / алюминий: 0,3 / медь: 0,2 |
| Гистерезис [% от Sr] |
1…20 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…60 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| Маркировка АТЕХ |
II 3D Ex tc IIIC T80°C Dc X |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
3 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
3 V |
| IEC 60255-5 |
1 kV линейное, Ri: 500 Ом |
| EN 55011 излучение |
класс B |
|
| MTTF [годы] |
604 |
| Механические данные |
| Вес [g] |
184,5 |
| Корпус |
Резьбовой корпус |
| Монтаж |
незаподлицо |
| Размеры [mm] |
M18 x 1 / L = 80 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат), крепежные гайки: латунь покрыт белой бронзой, Защитная крышка: PA (полиамид) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Электрическое подключение |
| Требуемая защита |
миниатюрный предохранитель IEC60127-2 лист 1, ≤ 2 A, быстрая реакция, Предохранитель должен находиться за пределами взрывоопасной зоны. |
| Принадлежности |
| Комплект поставки |
| крепежные гайки: 3 |
| Защитная крышка: 1 |
|
| Примечания |
| Примечания |
| Рекомендуем проверить прибор на функциональность после короткого замыкания. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 2 m, PVC (поливинилхлорид), 2 x 0,50 mm² |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — RU-RU — IG001A — 13.11.2012 — |
