| Характеристики |
| Электрическое исполнение |
PNP/NPN, (параметризуемый) |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (по выбору) |
| Коммуникационный интерфейс |
IO-Link |
| Корпус |
Резьбовой корпус |

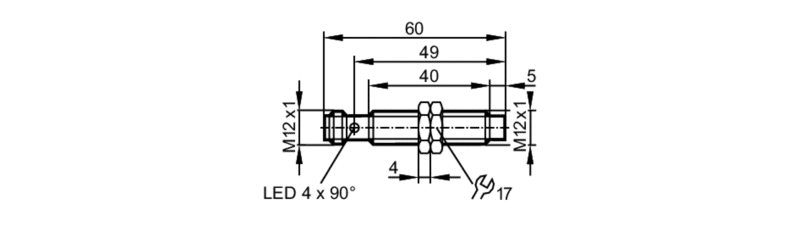

| Размеры [mm] |
M12 x 1 / L = 60 |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
10 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
PNP/NPN, (параметризуемый) |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (по выбору) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
600 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Точка переключения IO-Link [mm] |
1,3…6,5, (параметризуемый) |
| Диапазон измерения IO-Link [mm] |
0,7…7 |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 0,7 / латунь: 0,5 / алюминий: 0,5 / медь: 0,4 |
| Гистерезис [% от Sr] |
3…15 |
| Отклонение от линейности аналогового выхода [%] |
± 2 %, (от предельного значения диапазона измерения) |
| Повторяемость аналогового выхода [%] |
± 1 %, (от предельного значения диапазона измерения) |
| Температурный коэфициент |
± 0,3 %/K, (от предельного значения диапазона измерения) |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 CDV |
| Профили |
Smart Sensor: Device Identification, Device Diagnosis, Device Teach Channel, Binary Data Channel, Process Data Variable |
| SIO режим |
да |
| Нужный тип порта |
A |
| Миним.время рабочего цикла [ms] |
3 |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
791 |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Степень защиты |
IP 65, IP 66, IP 67, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
|
| Виброустойчивость |
| EN 60068-2-6 Fc |
20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях |
|
| Ударопрочность |
| EN 60068-2-27 Ea |
100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
|
| Постоянная ударопрочность |
| EN 60068-2-29 Eb |
40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям |
|
| Быстрые изменения температуры |
| EN 60068-2-14 Na |
TA = -40 °C, TB = 85 °C, t1 = 30 мин, t2 = < 10 с, 50 циклов |
|
| MTTF [годы] |
672 |
| Сертификат UL |
| Ta |
-25…70 °C |
| Enclosure type |
Type 1 |
| напряжение питания |
Limited Voltage/Current |
| Регистрационный номер UL |
A008 |
| Номер файла UL |
E174191 |
|
| Механические данные |
| Вес [g] |
27,1 |
| Корпус |
Резьбовой корпус |
| Монтаж |
незаподлицо |
| Размеры [mm] |
M12 x 1 / L = 60 |
| Обозначение резьбы |
M12 x 1 |
| Материал |
латунь покрыт белой бронзой, активная поверхность: PBT (полибутилентерефталат) оранжевый, светодиодное окно: PEI, крепежные гайки: латунь покрыт белой бронзой |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
4 x светодиод, жёлтый |
| SIO режим |
|
| выходная ступень питается током |
светодиод, жёлтый светит |
| Режим IO-Link |
|
| мишень в диапазоне измерения |
светодиод, жёлтый светит |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — разъем |
|
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — IF6124-01 — 22.05.2019 — |
