| Характеристики |
| Электрическое исполнение |
NPN |
| Функция выходного сигнала |
NC |
| Диапазон срабатывания [mm] |
3 |

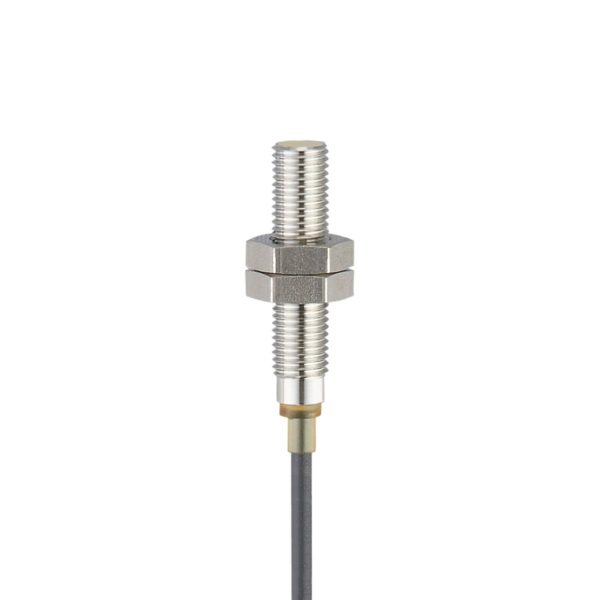

| Корпус |
Резьбовой корпус |
| Размеры [mm] |
M8 x 1 / L = 37,5 |
| Приложение |
| Особенности |
Увеличенное расстояние срабатывания, Поправочный коэффициент = 1, Устойчивый к магнитному полю |
| Применение |
Промышленное применение / заводская автоматизация |
| Устойчивый к магнитному полю |
да |
| Макс. иммунитет электромагнитного поля [mT] |
300 |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC |
| Потребление тока [mA] |
< 20 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Выходы |
| Электрическое исполнение |
NPN |
| Функция выходного сигнала |
NC |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
100 |
| Частота переключения DC [Hz] |
2000 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
3 |
| Реальное расстояние срабатывания Sr [mm] |
3 ± 10 % |
| Рабочее расстояние срабатывания [mm] |
0…2,43 |
| Увеличенное расстояние срабатывания |
да |
| Точность/ погрешность |
| Поправочный коэффициент |
сталь: 1 / нерж.сталь: 1 / латунь: 1 / алюминий: 1 / медь: 1 |
| Гистерезис [% от Sr] |
3…15 |
| Смещение точки переключения [% от Sr] |
-10…10 |
| Поправочный коэффициент = 1 |
да |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Степень защиты |
IP 65, IP 66, IP 67, IP 68, IP 69K |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
| EN 55011 |
класс B |
|
| Виброустойчивость |
| EN 60068-2-6 Fc |
20 г (10…3000 Hz) / 50 циклов качания частоты, 1 октава в минуту в 3 осях |
|
| Ударопрочность |
| EN 60068-2-27 Ea |
100 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
|
| Постоянная ударопрочность |
| EN 60068-2-27 |
40 г 6 мс 4000 ударов в каждом направлении по 3 координатным осям |
|
| Быстрые изменения температуры |
| EN 60068-2-14 Na |
TA = -40 °C, TB = 85 °C, t1 = 30 мин, t2 = < 10 с, 50 циклов |
|
| Тестирование солевым туманом |
| EN 60068-2-52 Kb |
Степень воздействия 5 (4 испытательных цикла) |
|
| MTTF [годы] |
701 |
| Сертификат UL |
| Регистрационный номер UL |
A013 |
|
| Механические данные |
| Вес [g] |
40 |
| Корпус |
Резьбовой корпус |
| Монтаж |
установка заподлицо |
| Размеры [mm] |
M8 x 1 / L = 37,5 |
| Обозначение резьбы |
M8 x 1 |
| Материал |
нерж. сталь (1.4404 / 316L), активная поверхность: LCP белый, светодиодное окно: PEI, крепежные гайки: нерж. сталь (1.4404 / 316L) |
| Момент затяжки [Nm] |
A = 6 mm: 2 Nm, B: 5 Nm |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
|
| Принадлежности |
| Комплект поставки |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Кабель: 2 m, PUR (полиуретан), 3 x 0,14 mm² |
| диаграммы и графики |
| Установка |
|
