| Характеристики |
| Коммуникационный интерфейс |
CAN |
| Размеры [mm] |
136 x 86 x 73,5 |
| Приложение |
| Исполнение |
установка в панели или отверстия в панелях |
| Электронные данные |
| Рабочее напряжение [V] |
9…32 DC |
| Номинальное напряжение DC [V] |
12 / 24 |
| Макс. потребление тока [mA] |
400, (13,5 V DC) |
| Защита от переполюсовки |
да |
| Интерфейсы |
| Коммуникационный интерфейс |
CAN |
| Количество интерфейсов CAN |
1 |
| CAN |
| Протокол |
J1939 |
| Заводские настройки |
| скорость передачи: 250 |
| Идентификатор узла (Node ID): 135 |
| поддерживается динамическое назначение адреса |
|
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-40…85 |
| Температура хранения [°C] |
-40…85 |
| Макс. допустимая относительная влажность воздуха [%] |
90 |
| Макс. высота над уровнем моря [m] |
4000 |
| Степень защиты |
IP 65 |
| Испытания / одобрения |
| ЭMC |
| UN/ECE-R10 Излучение шума и воздействие шума: |
100 V/m |
| DIN EN 61000-6-2 ESD |
|
| DIN EN 61000-6-4 Burst |
|
| ISO 7637-2 импульс 1 |
Уровень 4 / состояние функции С (24 V) |
| ISO 7637-2 импульс 2a |
Уровень 4 / состояние функции А (24 V) |
| ISO 7637-2 импульс 2b |
Уровень 4 / состояние функции С (24 V) |
| ISO 7637-2 импульс 3a |
Уровень 4 / состояние функции А (24 V) |
| ISO 7637-2 импульс 3b |
Уровень 4 / состояние функции А (24 V) |
| ISO 7637-2 импульс 4 |
Уровень 4 / состояние функции B (24 V) |
| ISO 7637-2 импульс 5b |
Уровень 4 / состояние функции А (24 V) |
| ISO 7637-2 импульс 4 |
Уровень 4 / состояние функции B (12 V) |
|
| Постоянная ударопрочность |
| ISO 16750-3 |
30 г 6 ms / 24000 ударов |
|
| Быстрые изменения температуры |
| EN 60068-2-30 влажное тепло: циклический |
55 ° C верхний предел по температуре / 6 циклов |
| EN 60068-2-78 влажное тепло: неизменный |
40 ° C 93 % rH / тестовый период 21 день |
|
| Вибропрочность |
| ISO 16750-3 Test VII |
Случайный, место монтажа кузова автомобиля |
| EN 60068-2-6 Sinus |
10…500 Hz / 10 циклов/ось, синус |
|
| Тестирование солевым туманом |
| EN 60068-2-52 Солевой туман |
Степень воздействия 3 / автотранспортное средство |
|
| Механические данные |
| Вес [g] |
452,4 |
| Вес (без принадлежностей и упаковки) [g] |
400 |

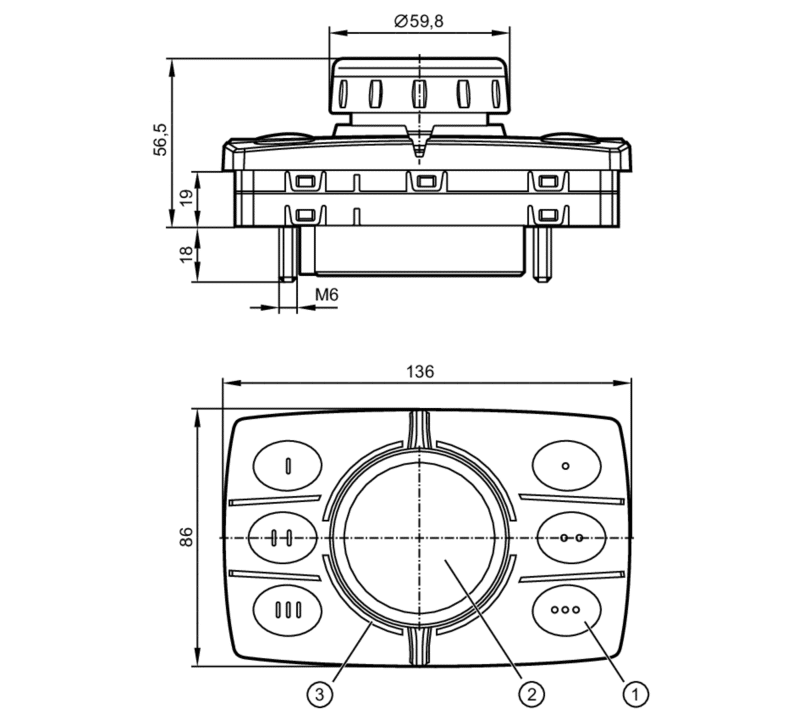

| Размеры [mm] |
136 x 86 x 73,5 |
| Материал |
Корпус: PC/ABS, силиконовое покрытие: PA66 прозрачный |
| Информация о сроке службы |
| Кнопки / светодиод: |
> 100000 срабатываний |
| панель управления (вращается на 360°): |
> 100000 циклов |
| панель управления (функция кнопки): |
> 100000 срабатываний |
| панель управления (наклон по оси): |
> 100000 срабатываний |
|

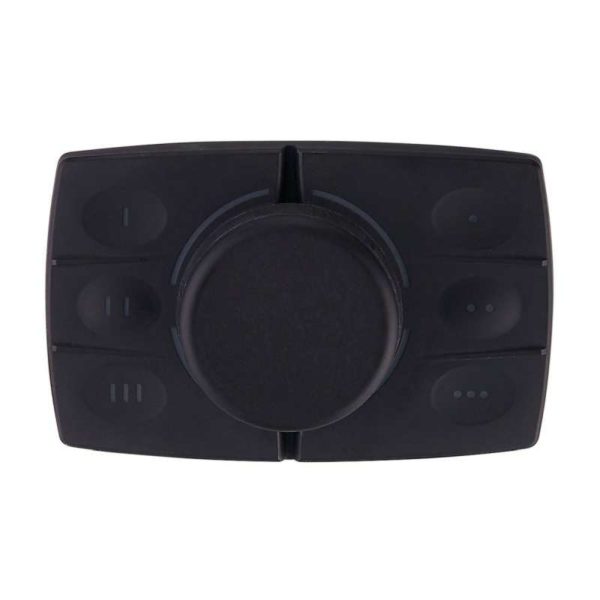

| Дисплеи / Элементы управления |
| Дисплей |
| сегментное кольцо из четырех частей |
светодиод, цветной |
|
| Элементы управления |
| 6 |
3 программируемые функциональные клавиши с подсветкой |
| 1 |
двухосевой джойстик с кнопкой нажатия |
|
24 Rastungen pro Umdrehung |
|
| Примечания |
| Упаковочная величина |
1 шт. |
