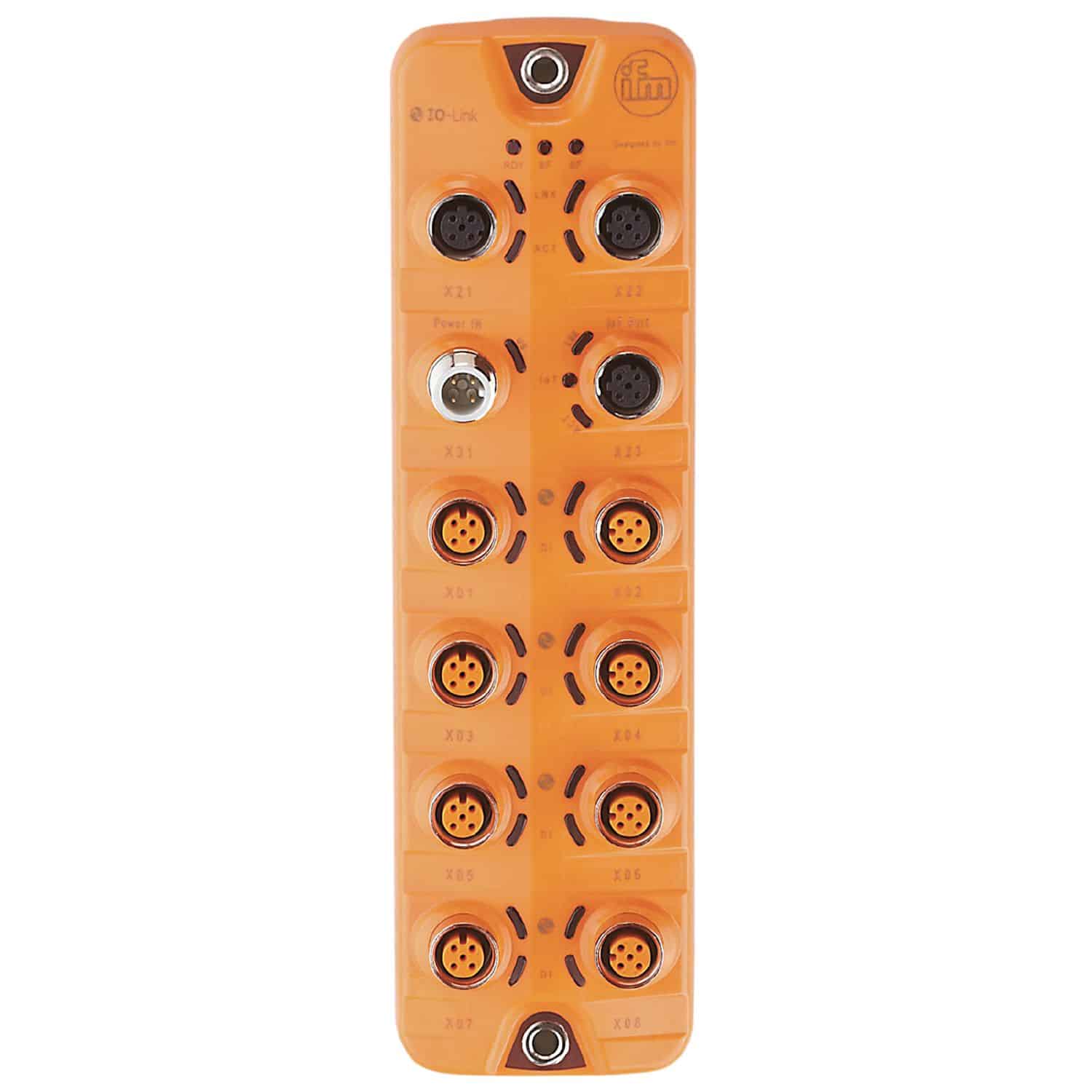

IO-Link мастер с интерфейсом POWERLINK
AL1372
| Материал | корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн. |
|---|---|
| Производитель | IFM |
| Тип | AL1372 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая IO-Link мастер с интерфейсом POWERLINK IFM, вы выбираете качественный и проверенный продукт. IO-Link мастер с интерфейсом POWERLINK IFM AL1372 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL1372 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули IO-Link.
Для заказа данной позиции достаточно указать название модели AL1372 и артикул IO-Link Master DL PLI 8P IP67
Ключевые особенности
Приложение Применение Модули ввода / вывода для полевой шины Daisy-chain function полевая шина Электронные данные Рабочее напряжение [V] 20…30 DC;
Техническое описание
| Приложение | |
|---|---|
| Применение | Модули ввода / вывода для полевой шины |
| Daisy-chain function | полевая шина |
| Электронные данные | |
| Рабочее напряжение [V] | 20…30 DC; (US ; по SELV/PELV) |
| Потребление тока [mA] | 300…3900; (US) |
| Класс защиты | III |
| Питание датчика | US |
| Макс. общая токовая нагрузка [A] | 3,6 |
| Входы/выходы | |
| Общее количество входов и выходов | 16; (конфигурируемый) |
| Количество цифровых входов | 16; (IO-Link Port Class A: 8 x 2) |
| Количество цифровых выходов | 8; (IO-Link Port Class A: 8 x 1) |
| Коммутационный уровень [V] high | 11…30 |
| Коммутационный уровень [V] low | 0…5 |
| Аналоговые входы | защищены от короткого замыкания: да |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 300 |
| Защита от короткого замыкания | да |
| Интерфейсы | |
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet — POWERLINK | Стандарт передачи: 10Base-T; 100Base-TX Скорость передачи: 10 MBit/s; 100 MBit/s Протокол: POWERLINK Заводские настройки IP-адресс: 192.168.100.1 маска подсети: 255.255.255.0 IP — адрес шлюза: 0.0.0.0 MAC-адресс: см. типовую бирку |
| Ethernet — Internet of Things | Стандарт передачи: 10Base-T; 100Base-TX Скорость передачи: 10 MBit/s; 100 MBit/s Протокол: MQTT JSON Заводские настройки IP-адресс: 169.254.x.x маска подсети: 255.255.0.0 IP — адрес шлюза: 0.0.0.0 MAC-адресс: см. типовую бирку |
| Примечание к интерфейсам | Протокол безопасности: HTTPS |
| IO-Link Master | Способ передачи: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) IO-Link проверка: 1.1 Количество портов класса А: 8 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…60 |
| Температура хранения [°C] | -25…85 |
| Макс. допустимая относительная влажность [%] | 90 |
| Степень защиты | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химическая среда | ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA NEMA 250 5.13.1 AA |
| Механические данные | |
| Вес [g] | 409,8 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |
| Размеры [mm] | 208 x 59,3 x 38,4 |
| Материал | корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн. |
| Уплотнительный материал | FKM |
| Электрическое подключение — Ethernet | |
| Разъем | 2 x M12; кодировка: D; Уплотнение: FKM |
| Powerlink X21, X22 | 1 TX + 2 RX + 3 TX — 4 RX — 5 не используется |
| IoT X23 | 1 TX + 2 RX + 3 TX — 4 RX — 5 не используется |
| Электрическое подключение — IO-Link | |
| Разъем | 8 x M12; кодировка: A; Уплотнение: FKM |
| IO-Link Port Class A X01…X08 | 1 Питание датчика (US) L+ 2 Цифровой вход 3 Питание датчика (US) L- 4 C/Q IO-Link 5 не используется |
| Электрическое подключение — напряжение питания | |
| X31 | 1 + 24 V DC (US) 2 не используется 3 GND (US) 4 не используется |
| Электрическое подключение — напряжение питания IN | |
| Разъем | 1 x M12 |
| Электрическое подключение — напряжение питания OUT | |
| Разъем | 1 x M12; Уплотнение: FKM |
