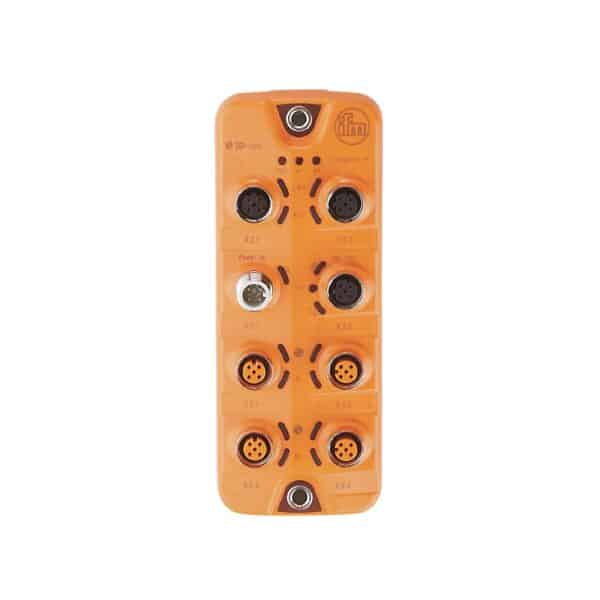

Мастер IO-Link с интерфейсом EtherNet/IP
AL1324
| Материал |
корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн. |
|---|---|
| Производитель | |
| Тип | |
| Тип напряжения |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Мастер IO-Link с интерфейсом EtherNet/IP IFM, вы выбираете качественный и проверенный продукт. Мастер IO-Link с интерфейсом EtherNet/IP IFM AL1324 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM AL1324 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Модули IO-Link.
Для заказа данной позиции достаточно указать название модели AL1324 и артикул IO-Link Master DL EIP 4P IP67
Ключевые особенности
Применение Модули ввода / вывода для полевой шины Daisy-chain function полевя шина Рабочее напряжение [V] 20…30 DC; (US ; по
Техническое описание
Описание
| Применение | Модули ввода / вывода для полевой шины |
| Daisy-chain function | полевя шина |
| Рабочее напряжение [V] | 20…30 DC; (US ; по SELV/PELV) |
| Потребление тока [mA] | 300…3900; (US) |
| Класс защиты | III |
| Питание датчика | US |
| Макс. общая токовая нагрузка [A] | 3,6 |
| Общее количество входов и выходов | 8; (конфигурируемый) |
| Количество цифровых входов | 8; (IO-Link Port Class A: 4 x 2) |
| Количество цифровых выходов | 4; (IO-Link Port Class A: 4 x 1) |
| Коммутационный уровень [V] high | 11…30 |
| Коммутационный уровень [V] low | 0…5 |
| Аналоговые входы защищены от короткого замыкания | да |
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 300 |
| Защита от короткого замыкания выходов | да |
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet — EtherNet/IP Стандарт передачи | 10Base-T; 100Base-TX |
| Ethernet — EtherNet/IP Скорость передачи | 10 MBit/s; 100 MBit/s |
| Ethernet — EtherNet/IP Протокол | EtherNet/IP |
| Ethernet — EtherNet/IP Заводские настройки IP-адрес | 192.168.1.250 |
| Ethernet — EtherNet/IP Маска подсети | 255.255.255.255 |
| Ethernet — EtherNet/IP IP-адрес шлюза | 0.0.0.0 |
| Ethernet — EtherNet/IP MAC-адрес | см. типовую бирку |
| Ethernet — EtherNet/IP Примечание к интерфейсам | DHCP, BOOTP, static |
| DLR (Device Level Ring) Поддерживаемые топологии сети | строка, кольцо |
| Ethernet — Internet of Things Стандарт передачи | 10Base-T; 100Base-TX |
| Ethernet — Internet of Things Скорость передачи | 10 MBit/s; 100 MBit/s |
| Ethernet — Internet of Things Протокол | MQTT JSON |
| Ethernet — Internet of Things Заводские настройки IP-адрес | 169.254.x.x |
| Ethernet — Internet of Things Маска подсети | 255.255.0.0 |
| Ethernet — Internet of Things IP-адрес шлюза | 0.0.0.0 |
| Ethernet — Internet of Things MAC-адрес | см. типовую бирку |
| Ethernet — Internet of Things Примечание к интерфейсам | Протокол безопасности: HTTPS |
| IO-Link Master Способ передачи | COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud) |
| IO-Link Master Проверка | 1.1 |
| IO-Link Master Количество портов класса А | 4 |
| Температура окружающей среды [°C] | -25…60 |
| Температура хранения [°C] | -25…85 |
| Макс. допустимая относительная влажность воздуха [%] | 90 |
| Степень защиты | IP 65; IP 66; IP 67 |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химическая среда | ISO 16750-5 AA, BA, BD, HLP, CC, DB, DC, DD, CA; NEMA 250 5.13.1 AA |
| Испытания / одобрения ЭМС | EN 61000-6-2; EN 61000-6-4 |
| Ударопрочность | DIN EN 60068-2-27 |
| Вибропрочность | DIN EN 60068-2-64 2009-04; DIN EN 60068-2-6 2008-10 |
| MTTF [годы] | 97 |
| Вес [g] | 311,8 |
| Корпус | Прямоугольный |
| Способ монтажа | монтажная плата |
| Размеры [mm] | 152 x 59,3 x 38,4 |
| Материал | корпус: PA (полиамид) оранжевый; Разъём: латунь никелированн. |
| Уплотнительный материал | FKM |
| Примечания | Дополнутельную информацию, пожалуйста, смотрите в инструкции по эксплуатации. |
| Упаковочная величина | 1 шт. |
| Электрическое подключение — Ethernet | Разъем: 2 x M12; кодировка: D; Уплотнение: FKM |
| EtherNet/IP X21, X22 | 1 TX +; 2 RX +; 3 TX -; 4 RX -; 5 не используется |
| IoT X23 | 1 TX +; 2 RX +; 3 TX -; 4 RX -; 5 не используется |
| Электрическое подключение — IO-Link | Разъем: 4 x M12; кодировка: A; Уплотнение: FKM |
| IO-Link Port Class A X01…X04 | 1 Питание датчика (US) L+; 2 Цифровой вход; 3 Питание датчика (US) L-; 4 C/Q IO-Link; 5 не используется |
| Электрическое подключение — напряжение питания X31 | 1 + 24 V DC (US); 2 не используется; 3 GND (US); 4 не используется |
| Электрическое подключение — напряжение питания IN | Разъем: 1 x M12 |
| Электрическое подключение — напряжение питания OUT | Разъем: 1 x M12; Уплотнение: FKM |
