| Приложение |
| Применение |

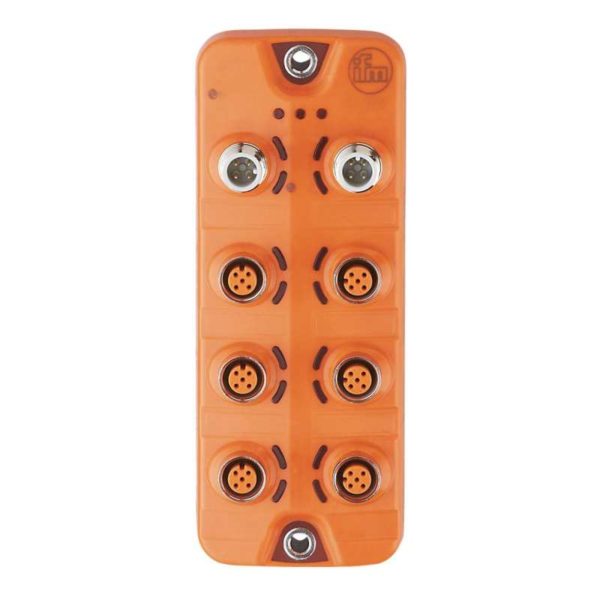

Модули ввода / вывода для полевой шины |
| Электронные данные |
| Рабочее напряжение [V] |
18…30 DC, (US) |
| Потребление тока [mA] |
50, (US) |
| Класс защиты |
III |
| Дополнительное напряжение питания [V] |
18…30 DC, (UA) |
| Макс. потребление тока от дополнительного источника [mA] |
3600, (UA) |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 12 |
| Выходы |
| Количество цифровых выходов |
12, (6 x 2) |
| Функция выходного сигнала |
PNP |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
1800 |
| Макс. общая токовая нагрузка выходов [mA] |
3600, (Макс. токовая нагрузка на стороне выхода: 1800 mA) |
| Гальваническая развязка |
да |
| Интерфейсы |
| Коммуникационный интерфейс |
IO-Link |
| Поддерживаемые DeviceID |
| Режим работы |
ID прибора |
| по умолчанию |
893 |
|
| IO-Link Device |
| Способ передачи |
COM2 (38,4 kBaud) |
| IO-Link проверка |
1.1 |
| Стандарт SDCI |
IEC 61131-9 |
| SIO режим |
нет |
| Миним.время рабочего цикла [ms] |
5,6 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…60 |
| Температура хранения [°C] |
-25…70 |
| Макс. допустимая относительная влажность воздуха [%] |
90 |
| Макс. высота над уровнем моря [m] |
2000 |
| Степень защиты |
IP 65, IP 67 |
| Степень загрязнения |
2 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-6-2 |
|
| EN 61000-6-3 |
|
| IEC 61131-9 |
|
|
| Ударопрочность |
|
| Вибропрочность |
| DIN EN 60068-2-64 |
|
| DIN EN 60068-2-6 |
|
|
| Механические данные |
| Вес [g] |
303 |
| Размеры [mm] |
26 x 59,3 x 152 |
| Материал |
корпус: PA (полиамид), Разъём: латунь никелированн. |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
светодиод, зелёный |
| ошибки |
светодиод, красный |
| Функция |
светодиод, жёлтый |
|
| Принадлежности |
| Принадлежности (необязательные) |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение — IO-Link |
| X1 |
Разъем: M12 |
| электрическое подключение — Выходы |
| X1.0…X1.5 |
Разъем: M12 |
| электрическое подключение — напряжение питания |
| X31 |
Разъем: M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AL2330-02 — 14.11.2019 — |
