| Характеристики |
| Электрическое исполнение |
AS-i |
| Функция выходного сигнала |
PNP |
| Диапазон срабатывания [mm] |
4 |
| Размеры [mm] |
55 x 60 x 35 |
| Электронные данные |
| Рабочее напряжение [V] |
26,5…31,6 DC, (‘supply class 2’ согласно cULus) |
| Общее потребление тока из AS-i [mA] |
260 |
| Встроенный ‘Watchdog’ |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 2, Количество цифровых выходов: 2 |
| Входы |
| Количество цифровых входов |
2 |
| Входная цепь цифровых входов |
PNP |
| Питание выходов датчика |
AS-i |
| Напряжение питания [V] |
20…30 |
| Аналоговые входы защищены от короткого замыкания |
нет |
| Выходы |
| Электрическое исполнение |
AS-i |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
PNP |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
100 |
| Защита от короткого замыкания |
да |
| Гальваническая развязка |
нет |
| Коммутационные выходы питания актуатора |
AS-i |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
4 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…70 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
310 |
| AS-i классификация |
| AS-i версия |
2.1 |
| Расширенный режим адресации |
да |
| AS-i профиль |
S-7.A.E |
| AS-i конфигурация ввода/вывода [hex] |
7 |
| ID код AS-i [hex] |
A.E |
| AS-i сертификат |
75001 |
| Механические данные |
| Вес [g] |
178,5 |
| Монтаж |
незаподлицо |

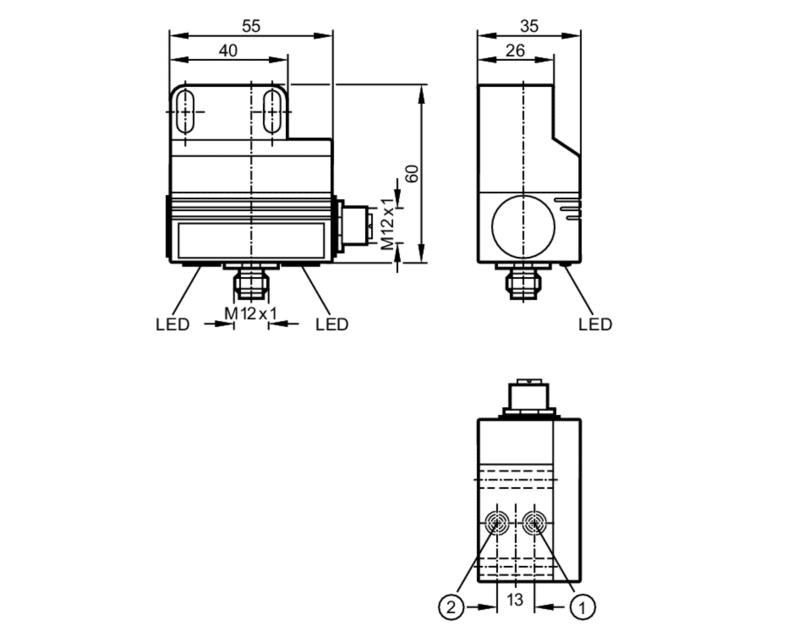

| Размеры [mm] |
55 x 60 x 35 |
| Материал |
PBT (полибутилентерефталат), PC |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
1 x светодиод, зелёный |
| Функция |
1 x светодиод, жёлтый |
| ошибка |
1 x светодиод, красный |
|
| Принадлежности |
| Комплект поставки |
| Кронштейн для арматуры |
| винты головки разъема: 2 x M5 x 35 |
| Шайбы: 2 |
|
| Примечания |
| Примечания |
| Выходы не должны устанавливаться одновременно, если ток превышает 100 мA. |
| *) Напряжение питания ‘supply class 2’ согласно cULus |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение — Разъём |
| Ausgänge |
Разъем: 1 x M12, Литой корпус: нерж.сталь |
| электрическое подключение — разъем |
| Соединение |
Разъем: 1 x M12, Литой корпус: нерж.сталь |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AC2317-00 — 10.04.2017 — |
