| Электронные данные |
| Рабочее напряжение [V] |
26,5…31,6 DC |
| Общее потребление тока из AS-i [mA] |
50 |
| Макс. общая токовая нагрузка [A] |
6, (резистивный) |
| Встроенный ‘Watchdog’ |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых входов: 4, Количество релейных выходов: 2 |
| Входы |
| Количество цифровых входов |
4 |
| Входная цепь цифровых входов |
PNP |
| Питание выходов датчика |
AUX |
| Напряжение питания [V] |
20…30 |
| Макс. суммарный ток нагрузки входов [mA] |
500 |
| Входной ток High [mA] |
6…10 |
| Входной ток Low [mA] |
0…2 |
| Мин. коммутационный уровень сигнала high [V] |
11 |
| Аналоговые входы защищены от короткого замыкания |
да |
| Выходы |
| Диапазон напряжения DC [V] |
24, (Все выходы должны питаться одинаковым напряжением. 2 x 24 В DC) |
| Диапазон напряжения AC [V] |
10…240, (Все выходы должны питаться одинаковым напряжением. 2 x 240 В AC, линейный проводник) |
| Макс. допустимая токовая нагрузка на каждый выход [mA] |
6000, (резистивный) |
| Количество релейных выходов |
2 |
| Защита от короткого замыкания |
нет |
| Гальваническая развязка |
да |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…70 |
| Примечание к температуре окружающей среды |
|
| Степень защиты |
IP 20 |
| Испытания / одобрения |
| ЭMC |
|
| MTTF [годы] |
383 |
| AS-i классификация |
| AS-i версия |
2.1 |
| Адресация AS-i |
разъем для адресации |
| Расширенный режим адресации |
да |
| AS-i профиль |
S-7.A.E |
| AS-i конфигурация ввода/вывода [hex] |
7 |
| ID код AS-i [hex] |
A.E |
| AS-i сертификат в стадии подготовки |
да |
| Биты данных |
| Бит данных |
D0 |
D1 |
D2 |
D3 |
| Вход |
I-1 |
I-2 |
I-3 |
I-4 |
| Выход |
O-1 |
O-2 |
— |
— |
|

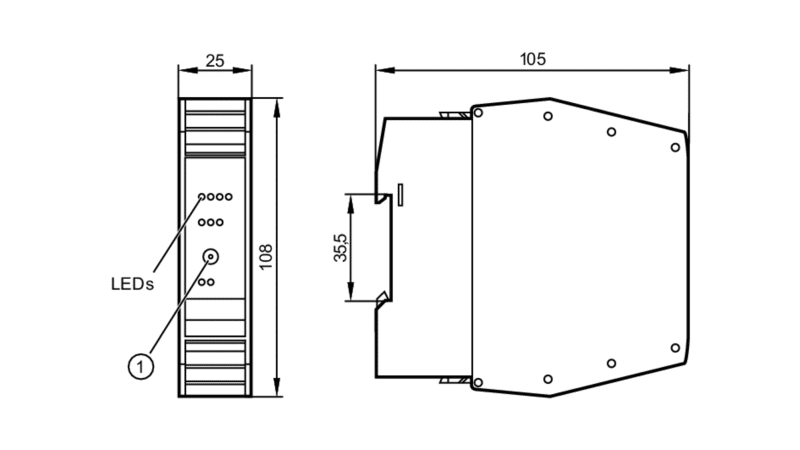

| Механические данные |
| Вес [g] |
171 |
| Способ монтажа |
Монтаж на DIN-рейку, Возможен монтаж в ряд |
| Материал |
PA (полиамид) |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
светодиод, жёлтый |
| режим работы |
светодиод, зелёный |
| ошибки |
светодиод, красный |
|
| Принадлежности |
| Принадлежности (необязательные) |
|
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
COMBICON: |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — AC2255-02 — 24.01.2019 — |
