Настраиваемый инкрементальный энкодер ifm: универсальное решение под вашу задачу

Опубликовано author-avatar

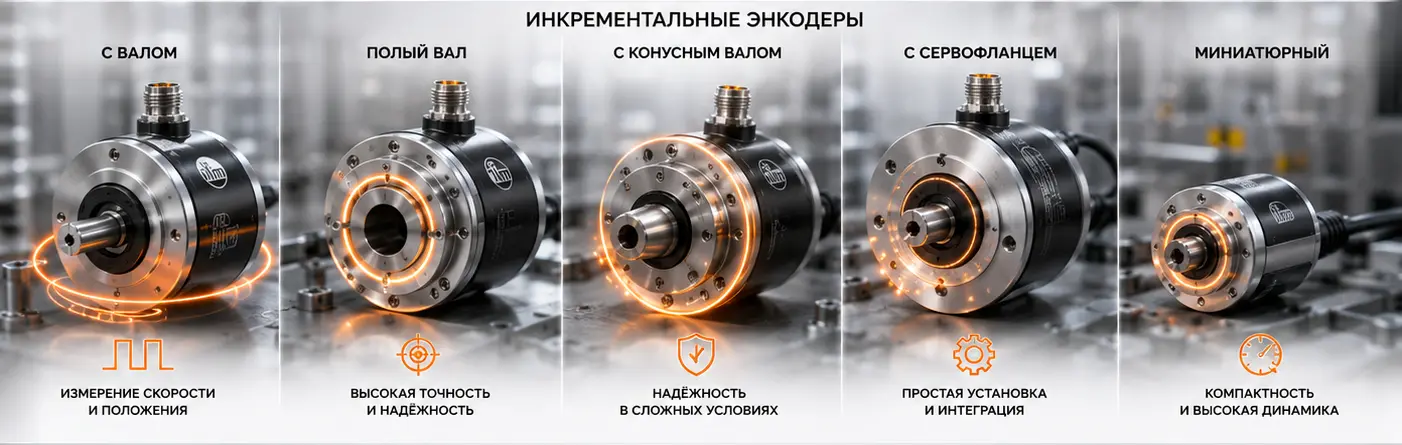

encodery Ifm

Типовая ситуация на производстве: вышел из строя энкодер, нужна замена, но нужное исполнение — конкретное разрешение, конкретный тип выходного сигнала отсутствует на складе или снято с производства. Приходится либо ждать поставки, либо искать альтернативу и переписывать параметры в ПЛК. Оба варианта — потеря времени и денег.

Именно под такие ситуации IFM предлагает линейку настраиваемых инкрементальных энкодеров. Одна складская позиция закрывает десятки возможных исполнений: разрешение, тип сигнала и другие параметры задаются при первом запуске и могут быть изменены без замены прибора. Ниже подробно о том, как это работает и какую модель выбрать под конкретную задачу.

Зачем нужен настраиваемый энкодер

Стандартный инкрементальный энкодер поставляется с фиксированными параметрами: разрешение (количество импульсов на оборот) и тип выходного сигнала (HTL или TTL) определяются при заказе и изменению не подлежат. Это значит, что для разных применений нужны разные модели и с разными артикулами, разными сроками поставки и разными позициями в складском учете.

Настраиваемый инкрементальный энкодер с настройкой устроен иначе. Его ключевые параметры хранятся в памяти устройства и задаются программно. Одна и та же физическая модель заменяет энкодер на 100 имп/об с HTL-выходом, на 1024 имп/об с TTL-выходом и на 5000 имп/об с HTL-выходом без каких-либо аппаратных изменений.

Практический результат: склад запасных частей сокращается до одной позиции, время на подбор замены уходит, а риск заказать «не то исполнение» исчезает полностью.

RO3500: программируемый энкодер IFM с настройкой через IO-Link

Модель RO3500 — базовая в линейке настраиваемых энкодеров IFM. Корпус диаметром 58 мм со сквозным полым валом 12 мм — стандартный форм-фактор, который подходит для большинства применений в машиностроении и конвейерном оборудовании.

Ключевые параметры энкодера RO3500:

  • Разрешение: от 1 до 10 000 импульсов на оборот.
  • Тип выходного сигнала: HTL или TTL — выбирается при настройке.
  • Заводские установки по умолчанию: 1024 имп/об, HTL.
  • Питание: 10–30 В постоянного тока.
  • Коммуникационный интерфейс: IO-Link.
  • Подключение: встроенный кабель 2 м.

Настройка параметров выполняется через интерфейс IO-Link. Для этого используется мастер IO-Link, например, устройство ZZ1060 (USB IO-Link мастер для ПК), которое позволяет задать нужное разрешение и тип сигнала прямо с компьютера через стандартный инструмент параметризации. После настройки энкодер работает в обычном режиме, выдавая сигнал HTL или TTL в соответствии с заданными параметрами — никакого IO-Link мастера в постоянном контуре управления не требуется.

Такой подход делает RO3500 особенно удобным для предприятий, где техническое обслуживание выполняет не узкий специалист, а инженер-электрик общего профиля. Процедура настройки занимает несколько минут, не требует программирования и выполняется по простому алгоритму в программном обеспечении IFM.

Где применяется RO3500. Станки с ЧПУ, конвейерные системы, намоточное оборудование, подъемно-транспортная техника и везде, где нужен энкодер с фиксированным разрешением под конкретный привод или ПЛК. Одна модель на складе закрывает все эти сценарии.

ROP520: инкрементальный энкодер с дисплеем и кнопками

Модель ROP520 решает ту же задачу, но иным способом. Главное отличие от RO3500 — встроенный четырехзначный дисплей и кнопки на корпусе для настройки непосредственно на месте установки. Никакого ПК, никакого IO-Link мастера, никакого дополнительного оборудования.

Ключевые параметры энкодера ROP520:

  • Разрешение: от 1 до 10 000 импульсов на оборот.
  • Тип выходного сигнала: HTL или TTL — задается кнопками на корпусе.
  • Коммуникационный интерфейс: IO-Link (дополнительно к ручной настройке).
  • Корпус: диаметром 58 мм, полый вал 12 мм.
  • Питание: 4,5–30 В постоянного тока.

Дисплей показывает текущие параметры и значения, что полезно не только при настройке, но и при диагностике: оператор или наладчик может прочитать реальное разрешение прямо на корпусе энкодера, не обращаясь к документации. Это сокращает время на диагностику и устранение неисправностей.

Где применяется ROP520. Прежде всего там, где доступ к ПК или IO-Link мастеру затруднен, а изменение параметров должно выполняться быстро и на месте. Типичные сценарии — гибкие производственные линии с часто меняющейся продукцией, оборудование в полевых условиях, ситуации планового и аварийного обслуживания без участия инженера-автоматизатора.

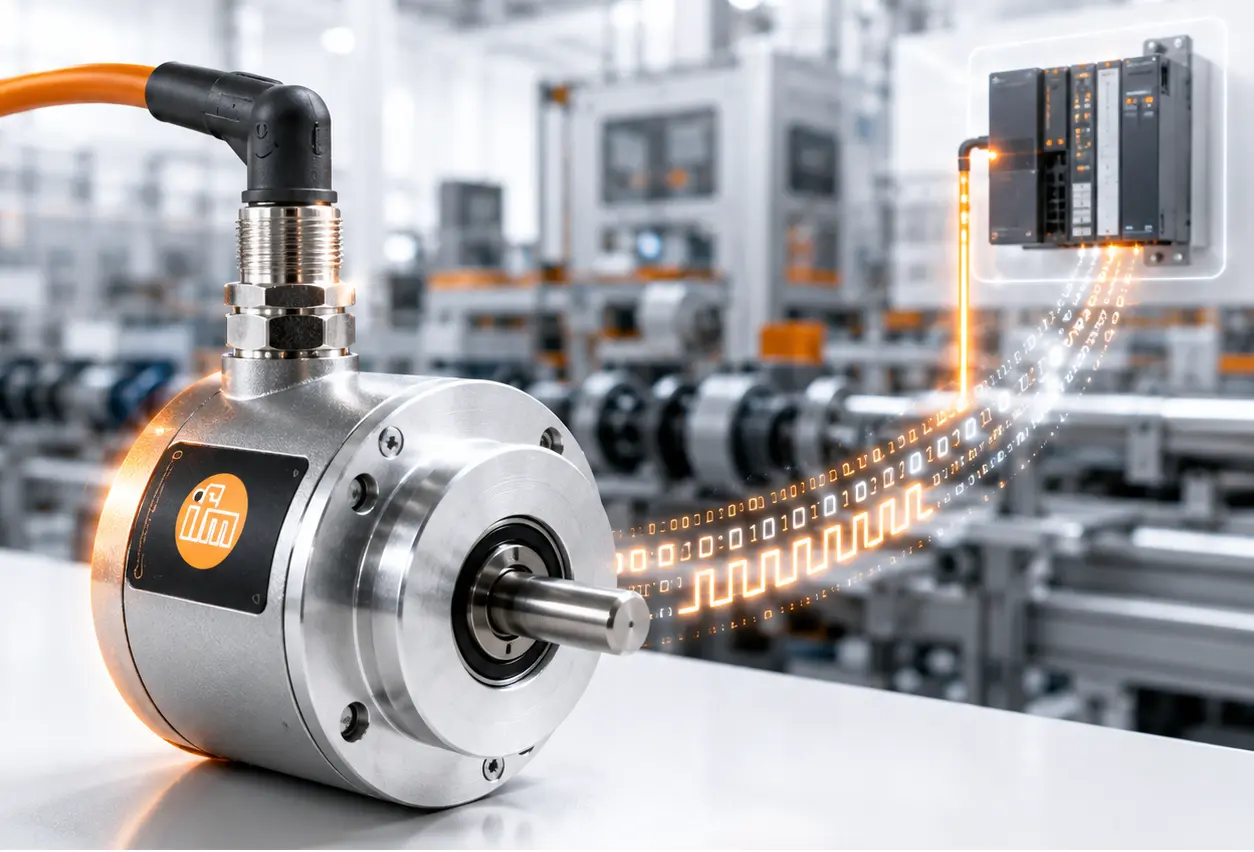

ifm encodery incrementalnye

Как выбрать между RO3500 и ROP520

Обе модели обеспечивают одинаковый диапазон настройки — от 1 до 10 000 имп/об, оба типа выходного сигнала и выпускаются в одном корпусе. Разница в способе конфигурирования и в том, кто выполняет настройку.

Если настройка выполняется один раз при вводе в эксплуатацию, а рядом есть ноутбук или рабочая станция с IO-Link мастером — RO3500 достаточно. Он проще и, как правило, дешевле.

Если настройка выполняется регулярно, в полевых условиях, или ее делает персонал без специального оборудования — ROP520 с дисплеем и кнопками предпочтительнее. Он не зависит от внешних инструментов и позволяет изменить параметры за несколько нажатий прямо у станка.

Отдельно стоит отметить, что оба энкодера поддерживают IO-Link, а значит при наличии IO-Link мастера в системе управления их параметры можно менять дистанционно, через SCADA или ПЛК, без физического доступа к прибору. Это открывает возможности для предиктивного обслуживания и удаленной диагностики в рамках IIoT-архитектуры.

Настройка через ZZ1060: как это работает на практике

ZZ1060 — USB IO-Link мастер IFM, представляющий собой компактный адаптер с подключением к ПК по USB с одной стороны и стандартным разъемом M12 для IO-Link устройства с другой. Поставляется в комплекте с программным обеспечением.

Порядок настройки энкодера RO3500 через ZZ1060:

  • Подключить ZZ1060 к ПК по USB.
  • Подключить энкодер к ZZ1060 кабелем M12.
  • Открыть программу параметризации IFM — LR DEVICE или moneo|configure.
  • В интерфейсе программы задать нужное разрешение (например, 2048 имп/об) и выбрать тип выходного сигнала (HTL или TTL).
  • Записать параметры в энкодер.

После этого энкодер готов к установке. Вся процедура занимает 5–10 минут. Параметры хранятся в энергонезависимой памяти устройства и не сбрасываются при отключении питания.

При замене вышедшего из строя энкодера достаточно подключить новый прибор и загрузить в него сохраненный файл конфигурации, замена занимает считанные минуты даже без участия специалиста по автоматизации.

Модели из каталога ifm-russia.ru

Часто задаваемые вопросы

Можно ли перенастроить энкодер RO3500 несколько раз, например, при переносе на другой станок?

Да, количество перенастроек не ограничено. Параметры записываются в энергонезависимую память, и их можно изменять столько раз, сколько нужно. При переносе энкодера на станок с другим разрешением достаточно подключить ZZ1060, открыть нужный файл конфигурации и записать новые параметры — процедура занимает несколько минут.

Чем отличаются выходные сигналы HTL и TTL и как выбрать нужный?

HTL (High Transistor Logic) — выход с напряжением сигнала, соответствующим напряжению питания: обычно 10–30 В. Устойчив к помехам, подходит для длинных кабельных линий и применений в промышленной среде с высоким уровнем электромагнитных помех. TTL (Transistor-Transistor Logic) — выход с уровнями сигнала 0/5 В. Применяется, когда вход счетчика или ПЛК рассчитан именно на такой уровень, а также в высокоскоростных применениях. Тип выхода нужно уточнять в документации на ваш контроллер или счетчик импульсов.

Нужен ли IO-Link мастер в постоянном контуре управления при использовании RO3500?

Нет. IO-Link используется только для настройки параметров. После того как разрешение и тип сигнала заданы, энкодер работает как обычный инкрементальный датчик и выдает стандартный HTL или TTL сигнал. IO-Link мастер при этом не нужен — его достаточно иметь в инструментальном шкафу для первоначальной настройки и обслуживания.

Есть ли смысл выбирать ROP520 вместо RO3500, если IO-Link мастер уже есть на предприятии?

Да, если настройку выполняет персонал без ноутбука или в условиях, где быстро подключить IO-Link мастер неудобно. Дисплей ROP520 также полезен при диагностике: наладчик сразу видит текущее разрешение и тип сигнала прямо на корпусе, не обращаясь к документации. В остальном обе модели функционально идентичны, поэтому выбор определяется удобством обслуживания на конкретном объекте.
