Устройства индикации и контроля IFM Electronic
Устройства индикации и контроля — приборы для визуального отображения и мониторинга технологических параметров без использования ПЛК. Обеспечивают оперативный контроль процесса непосредственно на оборудовании, упрощают диагностику и позволяют быстро реагировать на отклонения.
Типы устройств
Дисплеи для отображения рабочего значения
Цифровые индикаторы для визуализации аналоговых сигналов (4-20 мА, 0-10 В) от датчиков давления, температуры, расхода, уровня. Крупный ЖК-дисплей (4-6 разрядов) с подсветкой, программируемые единицы измерения (бар, °C, м³/ч).
Применение: Визуальный контроль параметров на пультах, щитах без системы автоматизации.
Дисплеи с функцией мониторинга
Индикаторы с встроенной логикой контроля предельных значений. Дополнительно к отображению имеют два релейных выхода (5 А @ 250 В AC) для сигнализации или управления. Программируемые уставки мин/макс, цветовая индикация (зелёный/жёлтый/красный), гистерезис, задержка срабатывания.
Применение: Автономные системы защиты (превышение давления, температуры), локальное управление без ПЛК (включение насоса при падении давления).

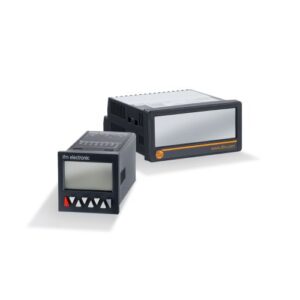

Дисплеи для контроля импульсных сигналов
Счётчики и тахометры для обработки импульсных сигналов от энкодеров, датчиков скорости. Функции: подсчёт импульсов (изделия, обороты), измерение частоты (об/мин), расчёт длины материала, контроль скорости с релейными выходами.
Применение: Подсчёт изделий на конвейере, измерение длины плёнки/кабеля, контроль скорости транспортёра, мониторинг оборотов двигателей.

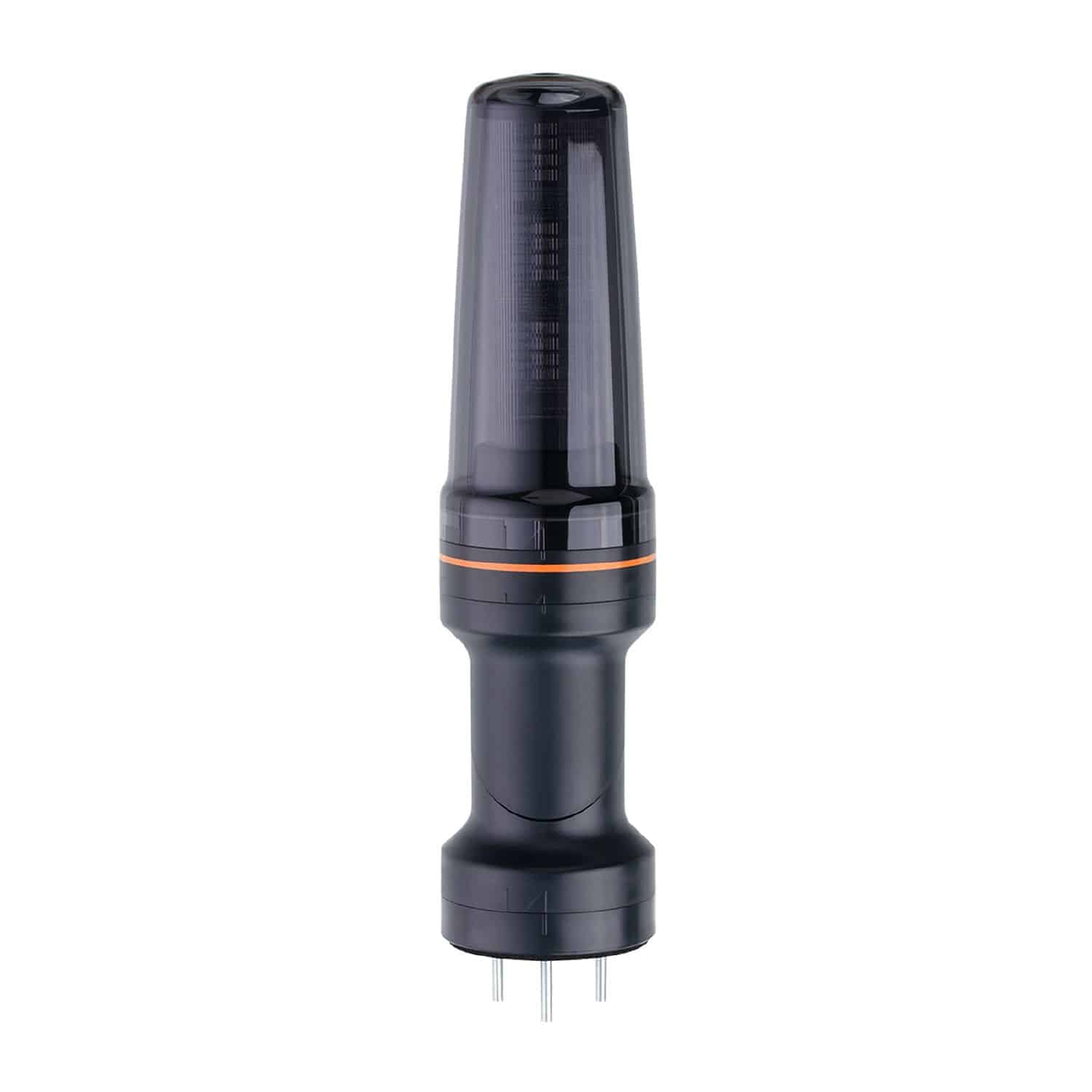

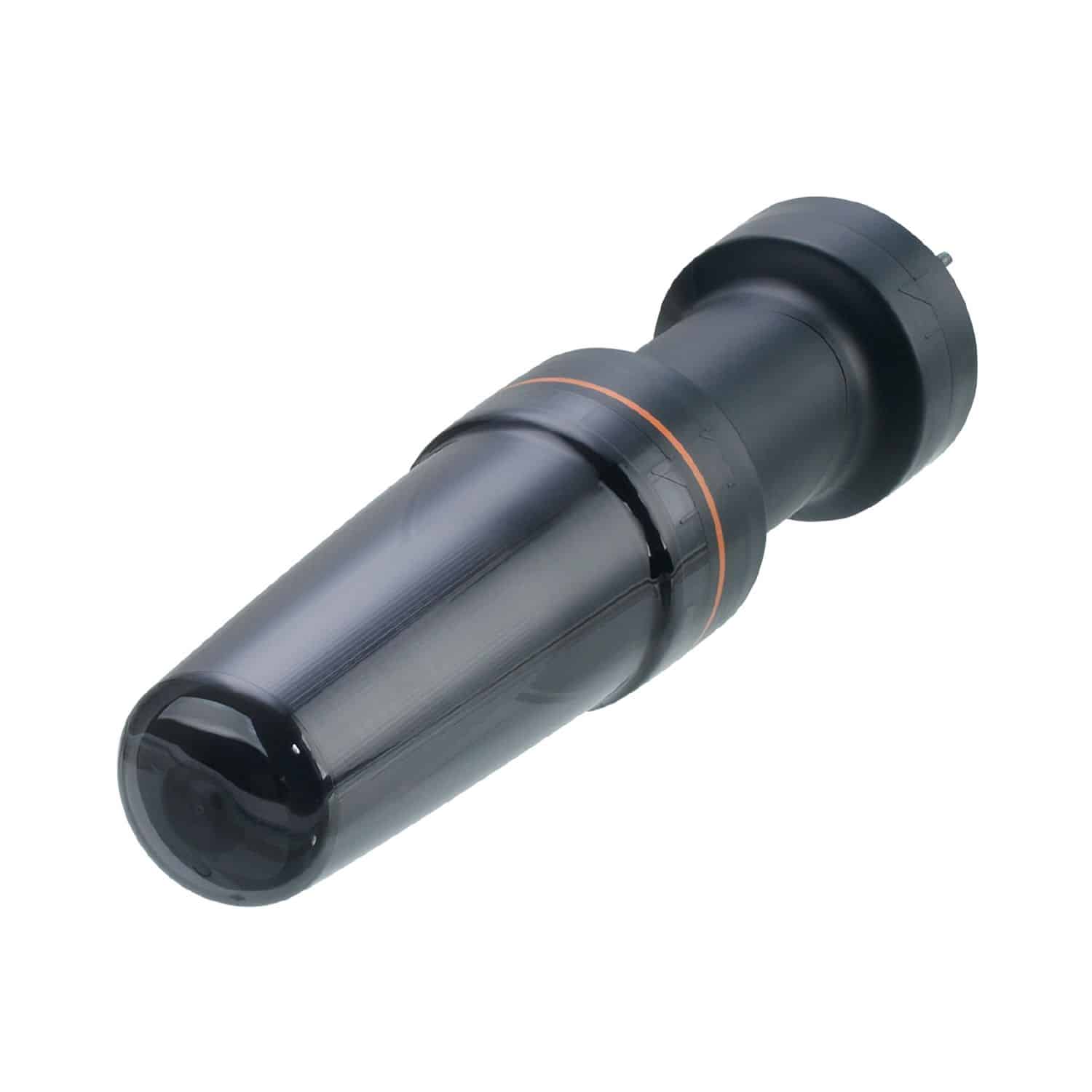

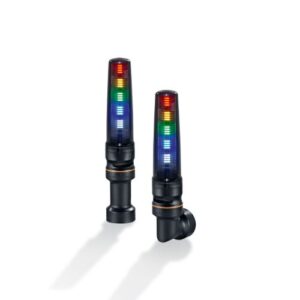

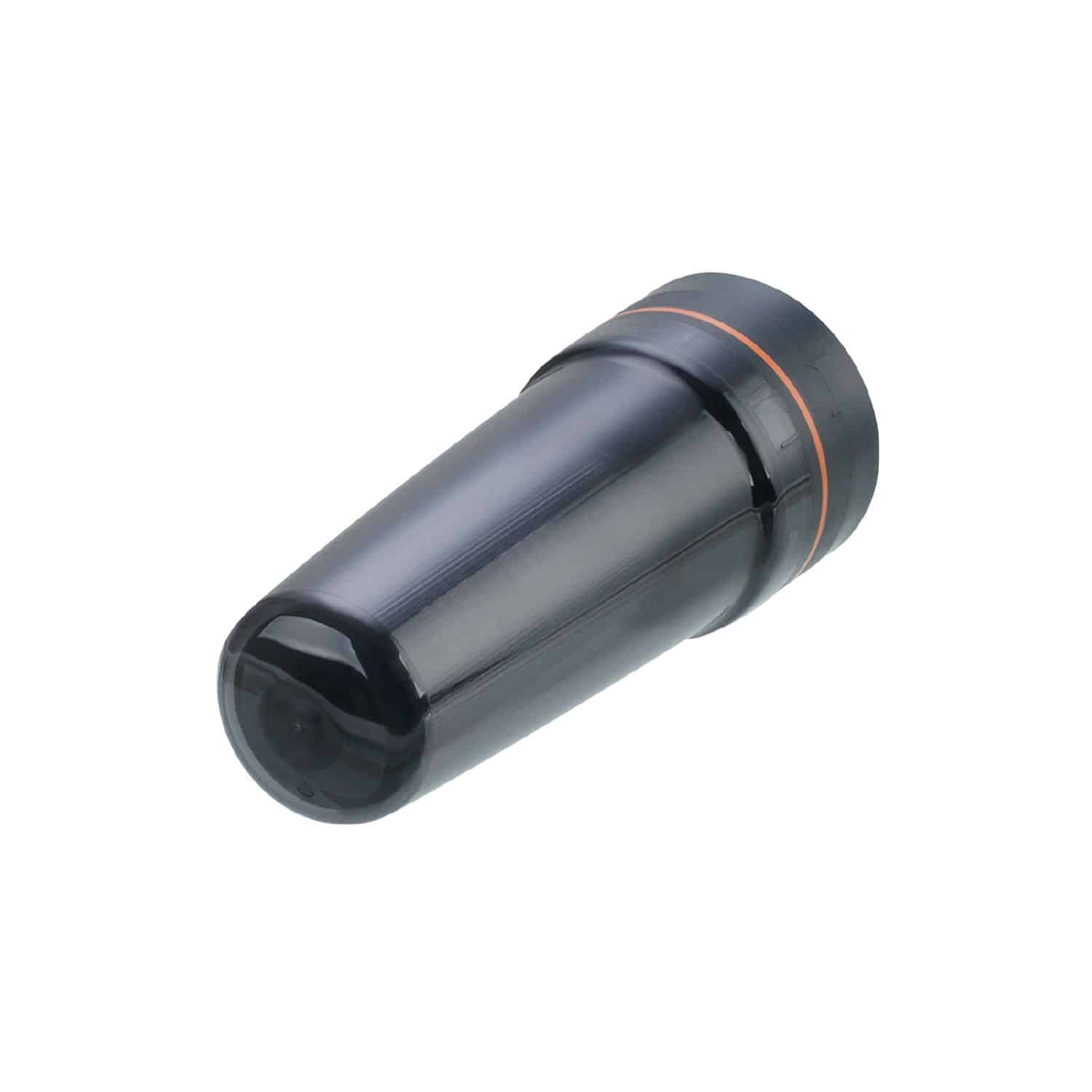

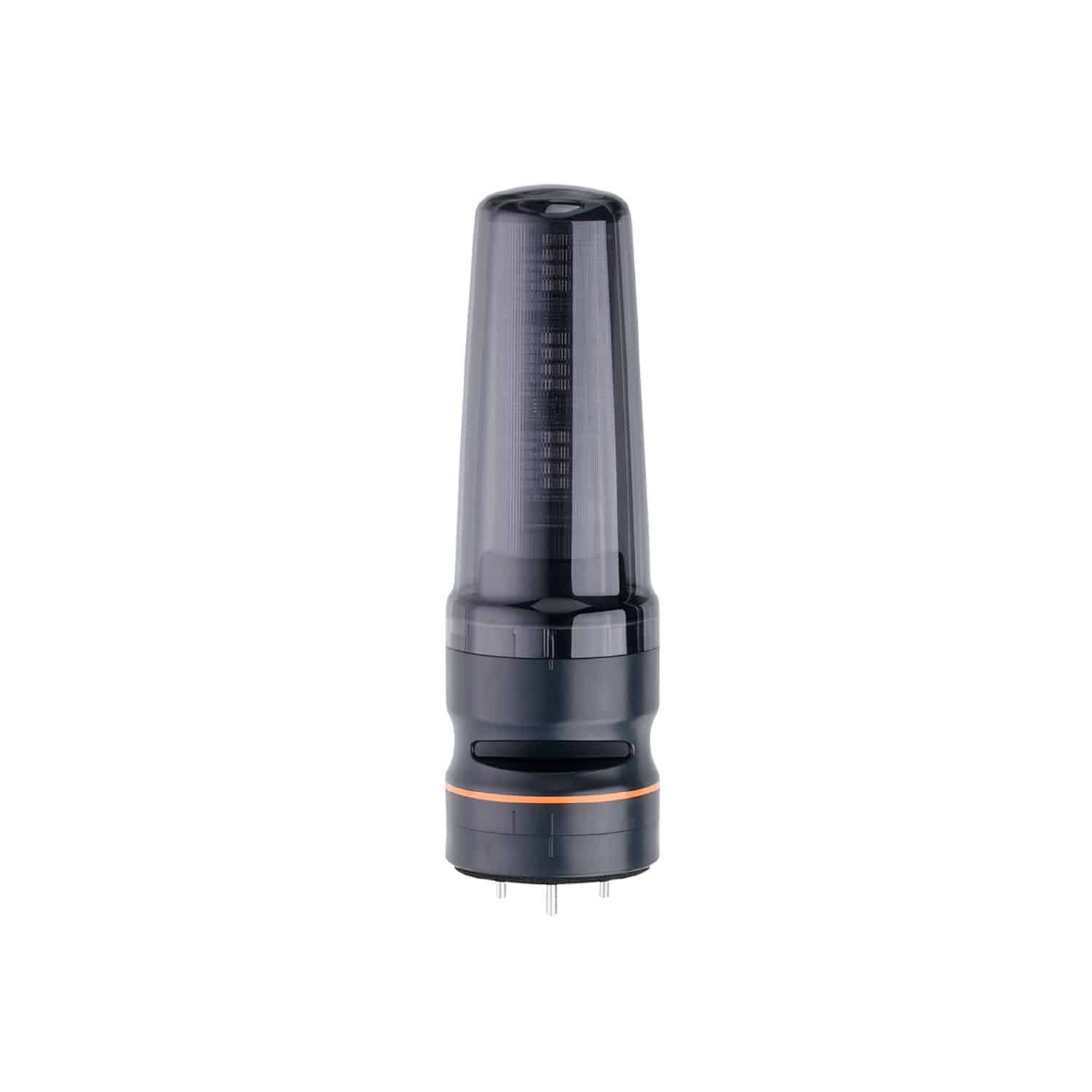

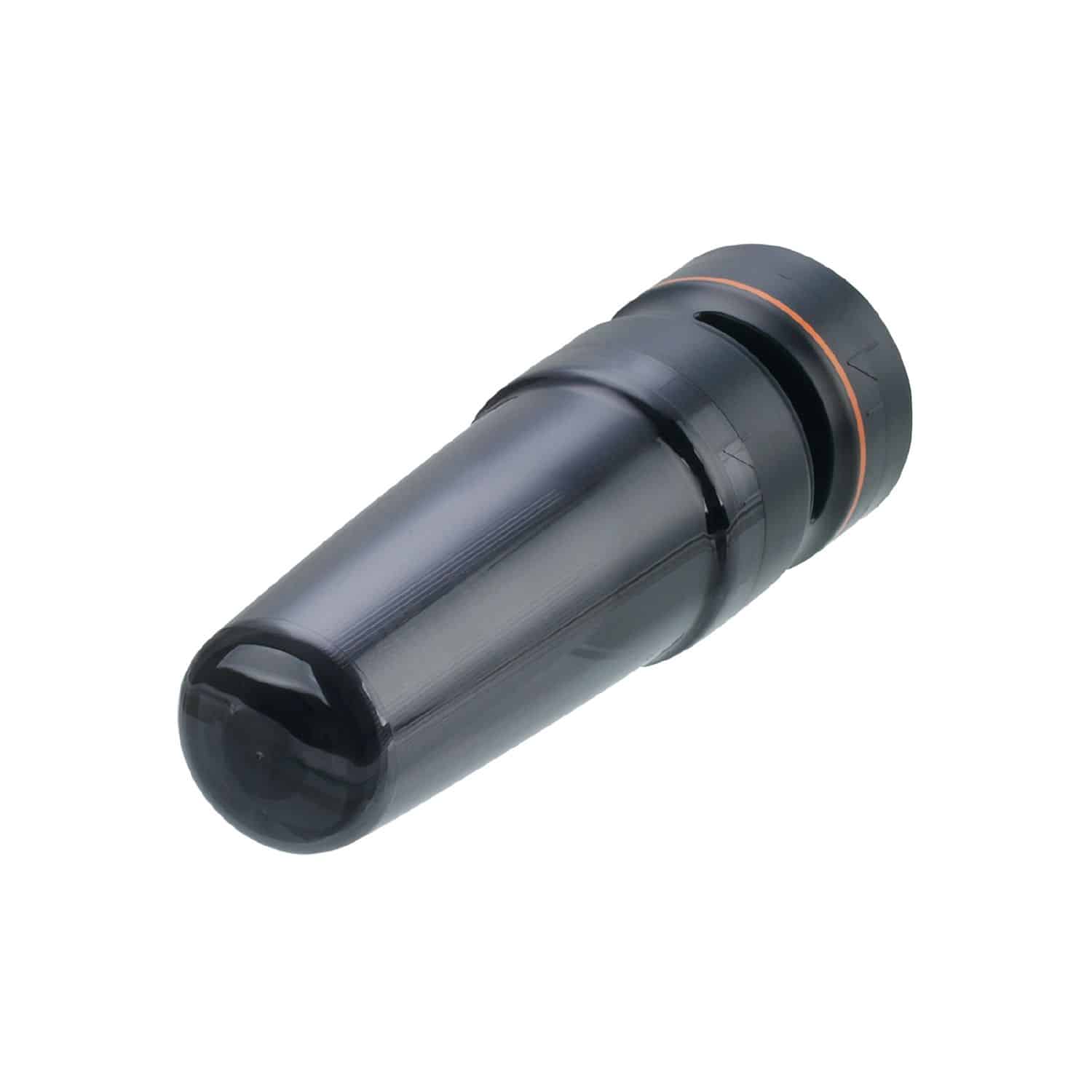

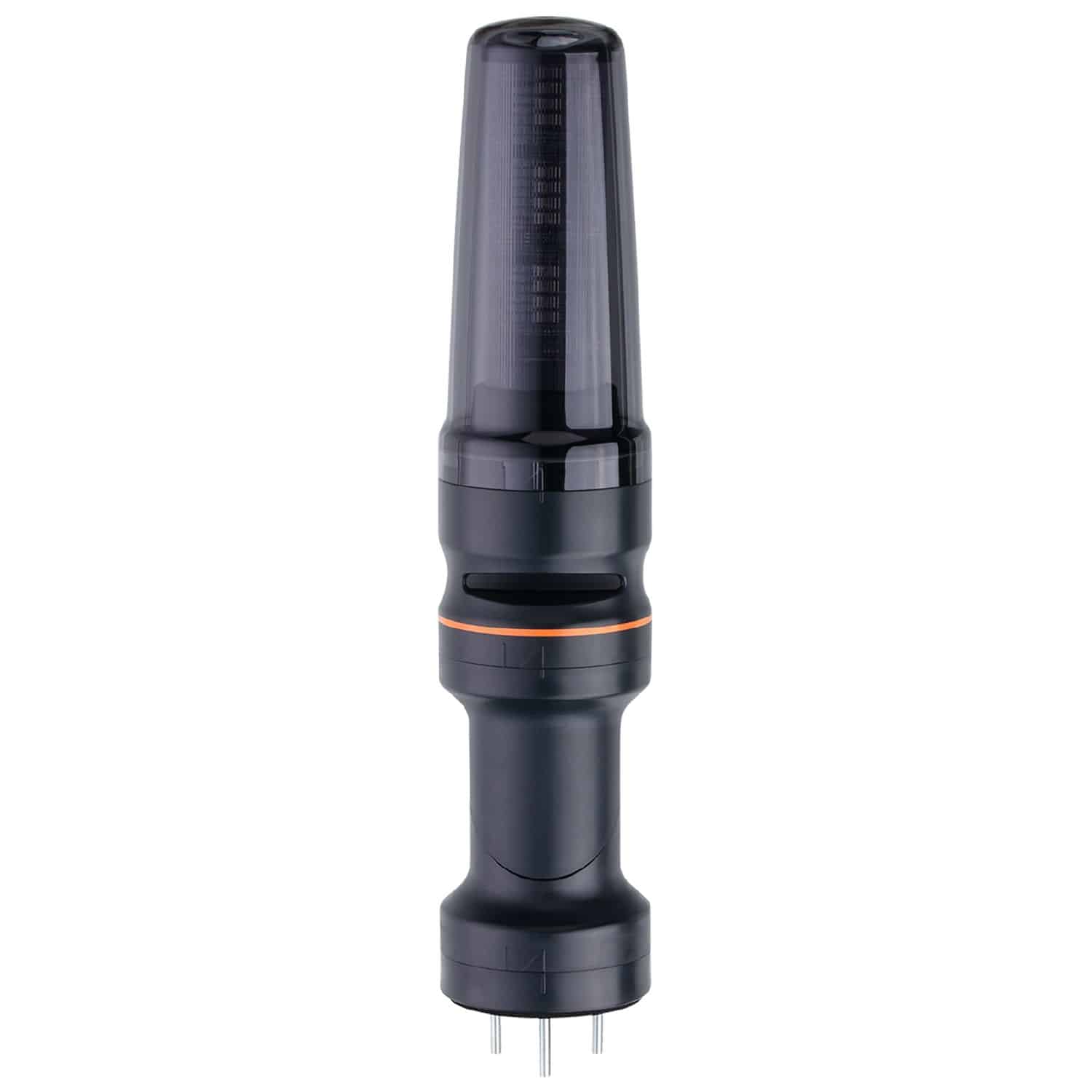

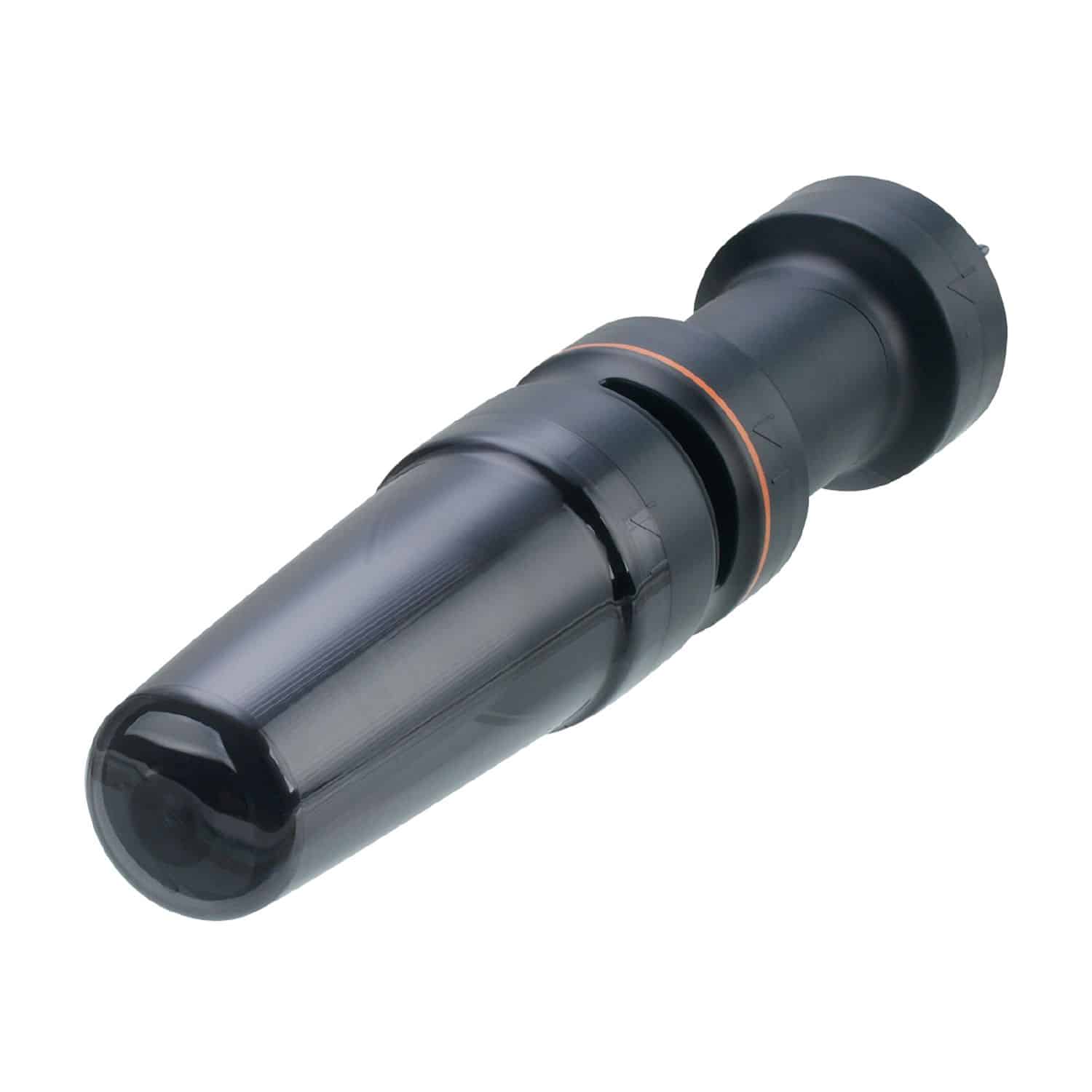

Сигнальный свет (LED-колонны и лампы)
Визуальная и звуковая сигнализация состояния оборудования. Светодиодная технология (срок службы >50 000 часов), яркость до 300 кд, угол обзора 360°.
Однослойные лампы (1 сегмент):
Один цвет, режимы: постоянный свет/мигание. Опции: зуммер (80 дБ), кнопка подтверждения.

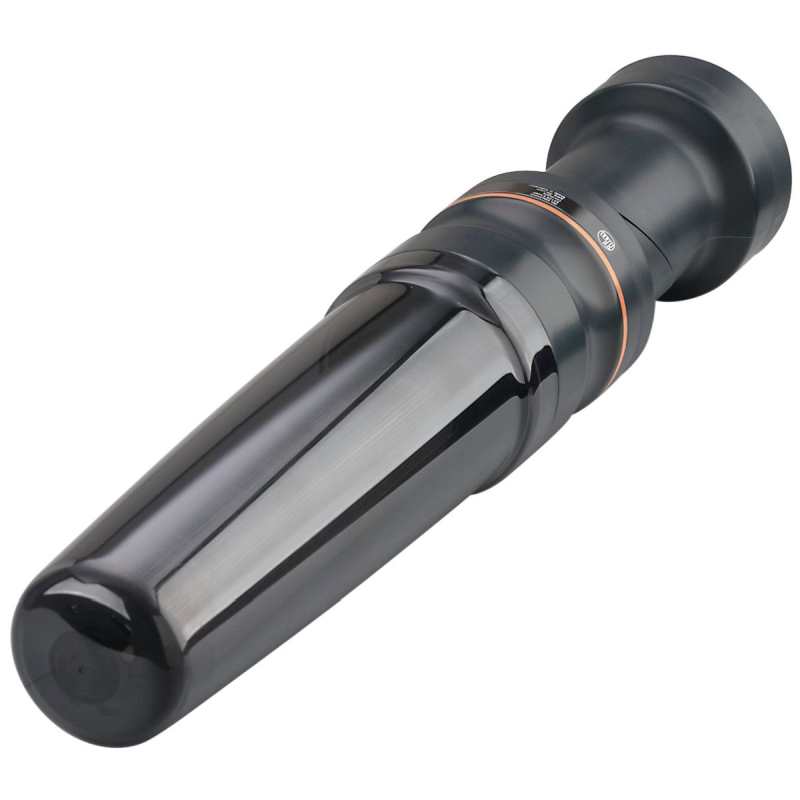

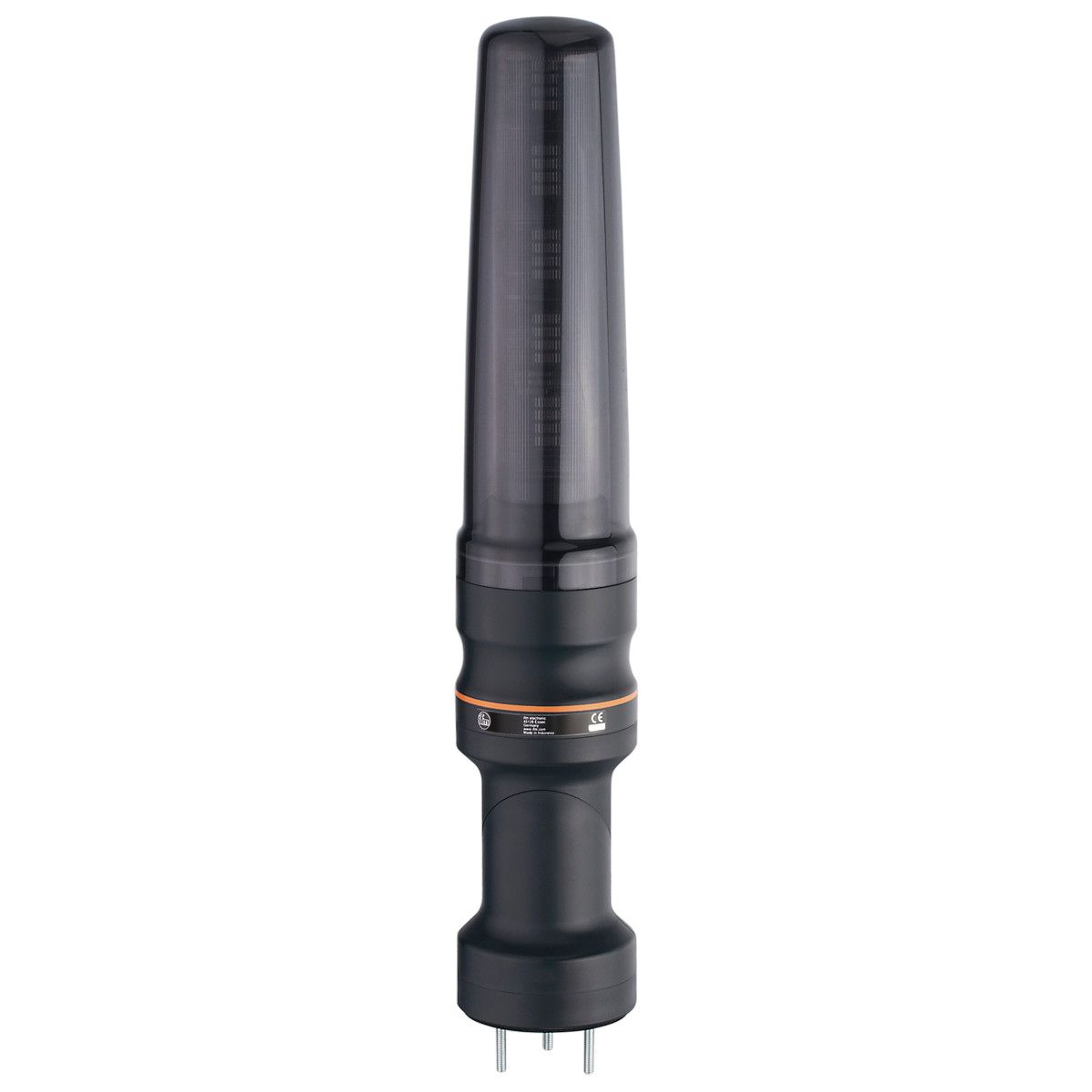

Многослойные колонны (5 сегментов):
Стандартные цвета: красный (авария), жёлтый (предупреждение), зелёный (норма), синий (ожидание оператора), белый (обслуживание). Каждый сегмент управляется независимо (24 В DC). Модульная конструкция, крепление на кронштейн или стойку Ø60 мм.
Применение: Производственные линии (статус работы видно издалека), упаковочное оборудование, роботизированные ячейки, складское оборудование.
Технология IO-Link
Современные устройства IFM с IO-Link обеспечивают:
-
Удалённое программирование уставок, единиц измерения через SCADA/ПЛК
-
Диагностику: контроль исправности светодиодов, счётчики моточасов
-
Быструю замену (автоматическая загрузка параметров из мастера)
-
Изменение режимов работы колонн (свет/мигание, частота)
Применение в отраслях
Машиностроение: Контроль оборотов шпинделя, давления гидравлики. Сигнальные колонны для индикации статуса станка.
Пищевая промышленность: Мониторинг температуры пастеризации, давления. Сигнализация смены фильтров, загрузки сырья.
Упаковка: Подсчёт изделий, световая индикация статуса (работа/загрузка плёнки/замятие).
Логистика: Контроль скорости конвейеров, подсчёт посылок. Световая сигнализация зон погрузки.
Химия: Мониторинг давления в реакторах, расхода реагентов. Многоуровневая аварийная сигнализация.
Преимущества IFM Electronic
✅ Автономная работа без ПЛК для простых задач
✅ Простота настройки кнопками или через IO-Link
✅ Универсальные входы: 4-20 мА, 0-10 В, термопары, Pt100, импульсные
✅ Надёжные релейные выходы 5 А @ 250 В AC
✅ Яркие LED-индикаторы (видимость до 50 м, срок службы >50 000 часов)
✅ Защита IP65/IP67 для запылённых, влажных условий
Как выбрать устройство
1. Задача:
Отображение → дисплей | Контроль уставок → дисплей с релейными выходами | Подсчёт/скорость → счётчики | Сигнализация → LED-колонна
2. Тип сигнала:
Аналоговый (4-20 мА) → дисплеи | Импульсный (энкодер) → счётчики | Дискретный (24 В) → колонны
3. Управление:
Релейные выходы нужны → дисплеи с мониторингом | Только визуализация → простые дисплеи
4. Количество параметров:
1 параметр → лампа/дисплей с 1 входом | 5 состояний → 5-сегментная колонна
5. Условия:
Шкаф → IP54 | Оборудование → IP65/IP67
