Вкручиваемые / ввинчиваемые
Вкручиваемые датчики температуры IFM Electronic
Вкручиваемые / ввинчиваемые датчики температуры IFM Electronic — это решение для тех, кому нужен точный контроль температуры непосредственно в технологической среде с простой установкой через резьбу или прижим и подключением кабелем без клеммников. Эти датчики с Pt100 (класс A) измеряют температуру в трубах, емкостях, теплообменниках, обеспечивая высокую повторяемость, герметичность и виброустойчивость при различных длинах корпуса (25.7-50 мм) и зондов.
Инженерный подход к измерению температуры «внутри процесса»
Вкручиваемые датчики IFM спроектированы для прямого вкручивания в штуцер или прижима с кабелем, исключая ошибки монтажа и упрощая замену. Чувствительный элемент Pt100 класса A в компактном зонде (Ø5-10 мм) защищен нержавеющей сталью, выдерживает давление, вибрации, мойку и циклы нагрева/охлаждения. Разъемы M12 и кабели 2-5 м обеспечивают 100% герметичное подключение без пайки.
Такие датчики особенно удобны там, где важны:
- простая резьбовая/прижимная установка без сварки или фитингов;
- компактные длины корпуса (25.7-50 мм) для ограниченного пространства;
- точность Pt100 в диапазоне -50…+180°C для ПЛК и регуляторов;
- кабельное исполнение с заводской герметизацией IP67/IP68.
Конструктивные особенности и преимущества в процессе
Датчики рассчитаны на промышленную установку «вкручивание + кабель», а не разборные клеммы. Ключевые преимущества:
- Точность Pt100 класс A: ±(0.15 K + 0.002×|t|) — стабильность калибровки годами.
- Быстрый отклик: T05/T09 9/15 с (алюминий) или 10/24 с (вода <0.1 м/с).
- Компактность: Корпуса 25.7-50 мм, зонды Ø5-10 мм для труднодоступных точек.
- Герметичность: Кабель + M12 разъем = защита IP67 без «холодных пайок».
- Универсальность: Резьбы M5-M12, привинчиваемые 10×10-12×8 для любых штуцеров.
Исполнения по присоединению к процессу
Резьбовые соединения (M5-M12)
Компактные метрические резьбы для труб, емкостей, теплообменников:
- M5 внешняя (4 модели): Микро-штуцеры, СОЖ, мелкая арматура.
- M6/M8 внешняя (3 модели): Масло, вода, воздух в ограниченном пространстве.
- M12×1 (1 модель): Тяжелые контуры с давлением.
Привинчиваемые/цилиндрические: 5×8, 7×47-51 мм, Ø5-10 мм — прижим к поверхности или в гильзу.
Санитарные и кабельные варианты
Все модели — с кабелем 2-5 м и M12 разъемом для быстрого подключения к ПЛК.
Виды вкручиваемых датчиков: как выбрать нужный тип
- По длине корпуса
- 25.7/26 мм (4 модели): Максимальная компактность.
- 31-50 мм (8 моделей): Стандартные установки.
- По подключению к процессу
- Резьба M5-M12: Прямое вкручивание в штуцер.
- Привинчиваемые Ø5-10 мм: Прижимная установка.
- По напряжению
- <6 V (1 модель): Низковольтные системы.
Рекомендации по подбору: чек-лист
- Размер штуцера: M5 (микро) → M12 (тяжелые контуры).
- Пространство: 25.7 мм (ограниченное) → 50 мм (стандарт).
- Давление/температура: Ø6-10 мм зонды для агрессивных сред.
- Кабель: 2 м (локально) → 5 м (удаленное ПЛК).
Где применяются: типовые задачи
- Машиностроение: СОЖ, масло гидравлики, охлаждение станков.
- Пищевая: Вода, пар, CIP в трубах/емкостях.
- Химия: Реагенты в реакторах, теплоносители.
- Энергетика: Трубопроводы, котлы, конденсаторы.
Вопрос–ответ: популярные вопросы
- Чем вкручиваемые с кабелем отличаются от клеммных?
Нет клеммника — заводская герметизация + M12 разъем = быстрая замена без инструмента. - Какая точность Pt100 в этой серии?
Класс A: ±(0.15 K + 0.002×|t|) — промышленный эталон. - Подходят ли резьбы M5/M6 для СОЖ-станков?
Да, компактные M5-M8 идеальны для арматуры станков с ЧПУ. - Выдерживают ли мойку высокого давления?
IP67/IP68 + герметичный кабель = стойкость к CIP и мойке. - Как подобрать длину корпуса под штуцер?
25.7-26 мм (глубокие) → 45-50 мм (стандартные порты). - Есть ли аналоговый выход или только Pt100?
Pt100 (3/4-проводное) — прямое подключение к ПЛК/преобразователям.
Подберем датчик под ваш штуцер, если укажете:
- резьбу/присоединение (M5-M12, Ø6-10 мм);
- длину корпуса (25.7-50 мм);
- длину кабеля (2-5 м);
- температуру среды (-50…+180°C).

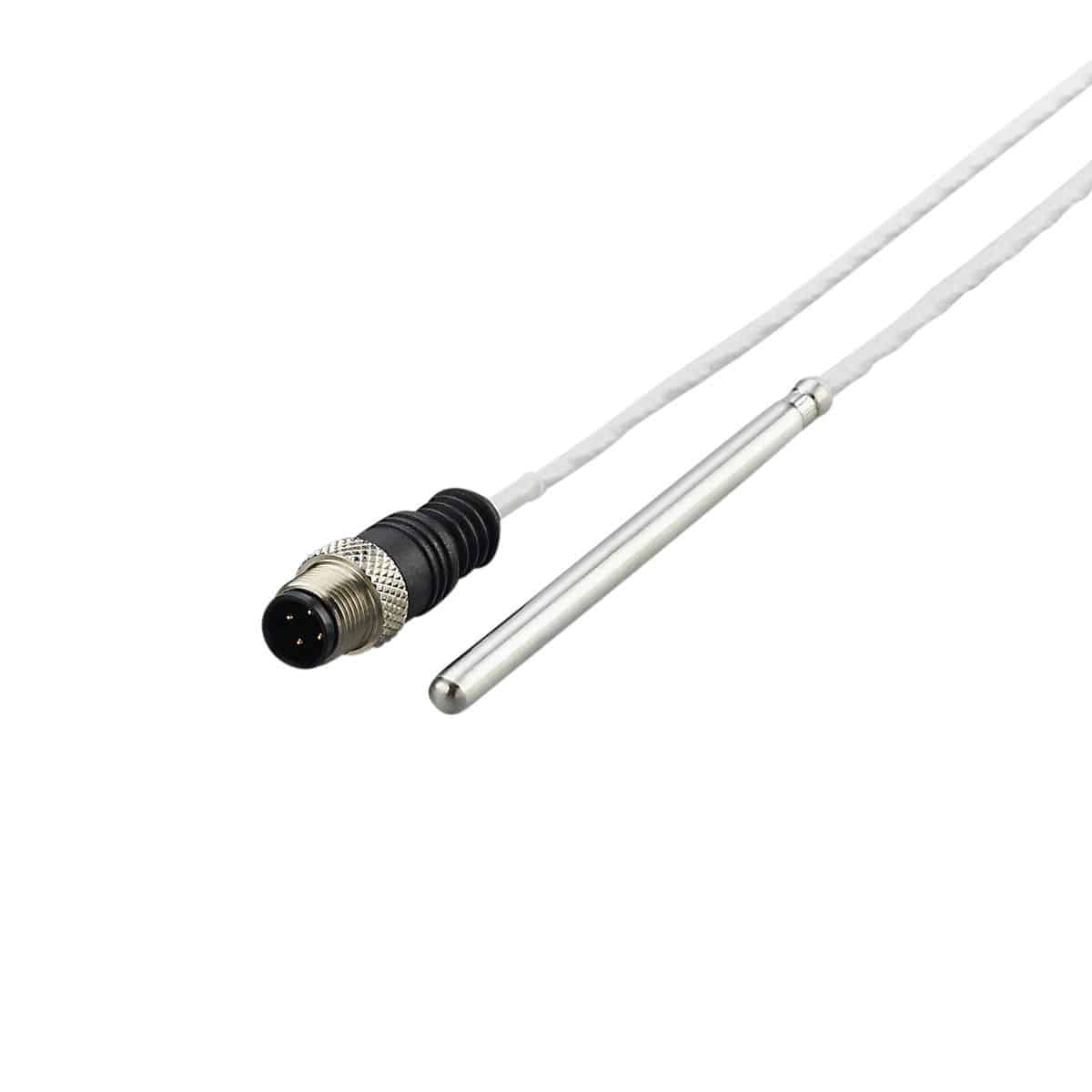

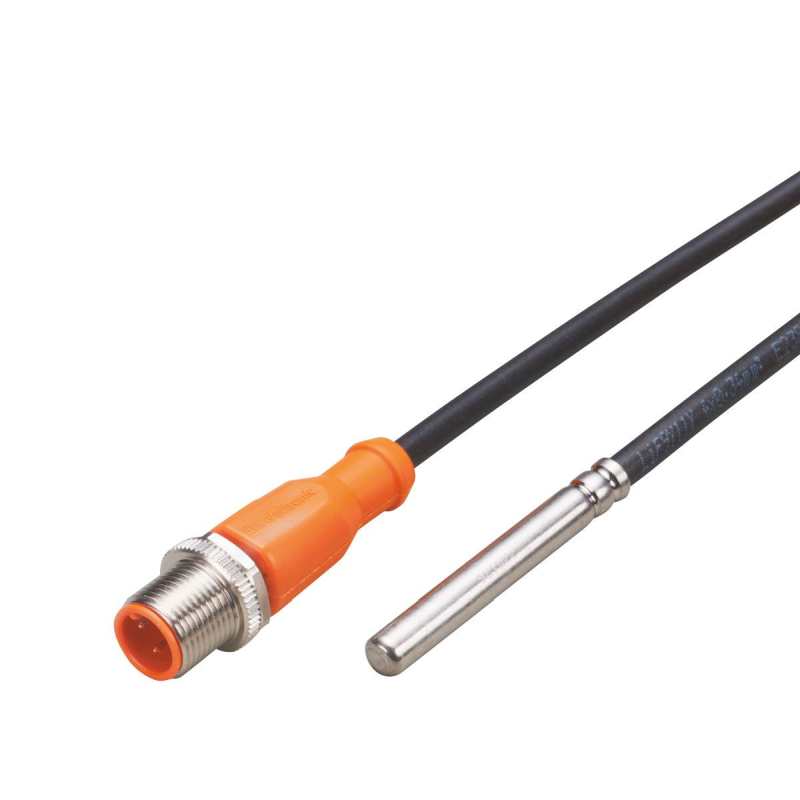

Модели категории: TS0453, TS0759, TS2056, TS2069, TS2089, TS2151, TS2229, TS2239, TS2256, TS2269, TS2289, TS2451.
