| Характеристики |
| Диапазон срабатывания [mm] |
40…300, (Мишень: 200 x 200 mm) |
| Корпус |
Резьбовой корпус |

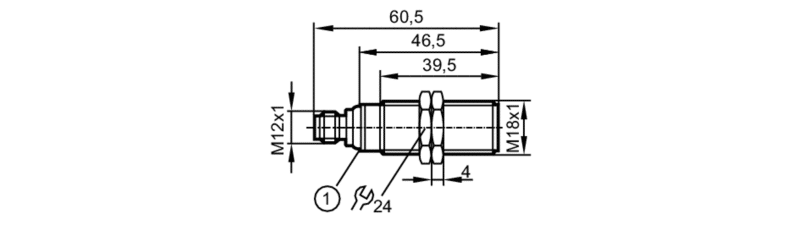

| Размеры [mm] |
M18 x 1 / L = 60,5 |
| Электронные данные |
| Рабочее напряжение [V] |
10…30 DC, (‘supply class 2’ согласно cULus) |
| Потребление тока [mA] |
< 35 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
< 0,3 |
| Преобразователь частоты [kHz] |
300 |
| Входы/выходы |
| Количество входов и выходов |
Количество аналоговых выходов: 1 |
| Входы |
| Вход синхронизации |
нет |
| Мультиплексный вход |
нет |
| Выходы |
| Общее количество выходов |
1 |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20 |
| Наиб.нагрузка [Ω] |
500 |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Диапазон контроля |
| Диапазон срабатывания [mm] |
40…300, (Мишень: 200 x 200 mm) |
| Слепая зона [mm] |
40 |
| Цилиндрический угол обзора [°] |
15, (±2) |
| Макс. отклонение от 90° угла датчик/объект [°] |
± 4 |
| Точность/ погрешность |
| Температурная компенсация |
да |
| Смещение точки переключения [%] |
-5…5 |
| Отклонение от линейности аналогового выхода [%] |
< 1 |
| Примечания о точности / отклонении |
Указанные значения достигаются после разогрева в течение мин. 20 минут |
| Повторяемость |
1 % |
| Разрешение [mm] |
2 |
| Время реакции |
| Время отклика [ms] |
< 450, (Аналоговый выход) |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…70 |
| Температура хранения [°C] |
-30…80 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
3 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
3 V |
| EN 55011 |
класс A |
|
| Виброустойчивость |
| EN 60068-2-6 Fc |
(10-55) Hz 1 мм амплитуда, период колебаний 5 мин., 30 мин. в зависимости от оси при резонансе или 55 Гц |
|
| Ударопрочность |
| EN 60068-2-27 Ea |
30 г 11 мс полусинуса, 3 удара в каждом направлении по 3 координатным осям |
|
| MTTF [годы] |
213 |
| Сертификат UL |
| Ta |
-20…70 °C |
| напряжение питания |
Class 2 |
| Номер файла UL |
E174191 |
|
| Механические данные |
| Вес [g] |
80,5 |
| Корпус |
Резьбовой корпус |
| Размеры [mm] |
M18 x 1 / L = 60,5 |
| Обозначение резьбы |
M18 x 1 |
| Материал |
нерж. сталь (1.4404 / 316L), PA (полиамид), эпоксидная керамика |
| Момент затяжки [Nm] |
50 |
| Дисплеи / Элементы управления |
| Дисплей |
| Состояние выхода |
1 x светодиод, жёлтый |
| эхо |
1 x светодиод, зелёный |
|
| Принадлежности |
| Комплект поставки |
| крепежные гайки: 2, нерж.сталь |
|
| Примечания |
| Примечания |
| Напряжение питания ‘supply class 2’ согласно cULus |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| диаграммы и графики |
|
| 1: |
Расстояние |
| 2: |
Диапазон контроля |
| 3: |
график при включении / выключении |
| 4: |
Мишень 100 x 100 mm |
| 5: |
50% от объекта в зоне обнаружения |
| 6: |
Порог срабатывания выхода |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — UGT501-00 — 15.10.2020 — |
