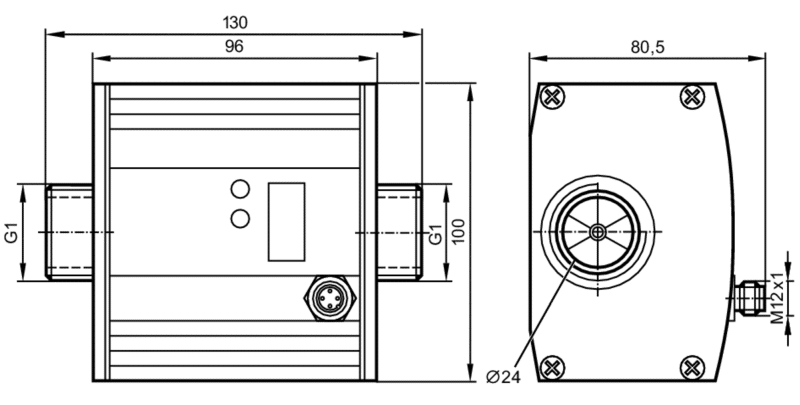

| Характеристики |
| Количество входов и выходов |
Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
| Диапазон измерения |
|
| Подключение к процессу |
резьбовое соединение G 1 плоское уплотнение |
| Приложение |
| Особенности |
позолоченные контакты |
| Применение |
Суммирующая функция |
| Установка |
подключение к трубе при помощи адаптера |
| Среда |
Жидкие среды, Вода, гликолевые растворы, масла |
| Температура измеряемой среды [°C] |
-10…80 |
| Предел прочности по давлению [bar] |
16 |
| Электронные данные |
| Рабочее напряжение [V] |
19…30 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] |
100 |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
10 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2, Количество аналоговых выходов: 1 |
| Входы |
| Входы |
сброс счетчика |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, импульсный сигнал, (конфигурируемый) |
| Электрическое исполнение |
PNP/NPN |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
250, (на каждый выход) |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20, (масштабируемый) |
| Наиб.нагрузка [Ω] |
500 |
| Аналоговый выход по напряжению [V] |
0…10, (масштабируемый) |
| Мин. сопротивление нагрузки [Ω] |
2000 |
| Импульсный выход |
Расходомер |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Диапазон измерения |
|
| Диапазон индикации |
|
| Разрешение |
|
| Точка срабатывания SP |
| 0,2…100 l/min |
0,01…6 m³/h |
|
| Точка сброса rP |
|
| Начальная точка аналогового сигнала, ASP |
|
| Конечная точка аналогового сигнала, АЕР |
|
| Макс. скорость потока |
|
| Ширина шага |
|
| Контроль моментального расхода |
| Значение импульса |
0,1 l…10000 m³ |
| Длина импульса [s] |
0,025…2 |
| Контроль температуры |
| Диапазон измерения [°C] |
-10…80 |
| Разрешение [°C] |
0,2 |
| Точка срабатывания SP [°C] |
-9,8…80 |
| Точка сброса rP [°C] |
-10…79,8 |
| Aналоговая пусковая точка [°C] |
-10…62 |
| Aналоговая конечная точка [°C] |
8…80 |
| С шагом в [°C] |
0,2 |
| Точность/ погрешность |
| Контроль скорости потока |
| Точность (в диапазоне измерения) |
< ± (3 % MW + 0,2 % MEW) / < ± (5 % MW + 0,5 % MEW), (Вода, гликоль: 35%, масло: вязкость 68 мм²/с при 40°C) |
| Повторяемость |
0,2 l/min, 12 l/h, 0,012 m³ /h |
| Контроль температуры |
| Точность [K] |
± 3 (Q > 1 l/min) |
| Время реакции |
| Контроль скорости потока |
| Время отклика [s] |
0,25, (dAP = 0) |
| Программируемое время задержки dS, dr [s] |
0…50 |
| Демпфирование коммутационного выхода dAP [s] |
0…5 |
| Контроль температуры |
| Динамика реакции срабатывания T05 / T09 [s] |
T09 = 70 (Q > 5 l/min), (Вода) |
| Программное обеспечение / Программирование |
| Выбор параметров |
Контроль скорости потока, расходомер, счетчик с предварительным набором, Контроль температуры |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-10…60 |
| Температура хранения [°C] |
-25…80 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
0,5 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
|
| Ударопрочность |
| DIN IEC 68-2-27 |
20 г (11 ms) |
|
| Вибропрочность |
| DIN IEC 68-2-6 |
5 г (10…2000 Hz) |
|
| Механические данные |
| Материал |
корпус: AlMgSi0,5 анодное оксидирование, Уплотнение: FKM, PA 6.6, Защитное покрытие: PA (полиамид) |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4404 / 316L), FKM, PES, Centellen 200 |
| Подключение к процессу |
резьбовое соединение G 1 плоское уплотнение |
| Дисплеи / Элементы управления |
| Дисплей |
| Дисплей |
6 x светодиод, зелёный (l/min, m³/h, l, m³, 10³, °C) |
| Состояние выхода |
2 x светодиод, жёлтый |
| Измеренные значения |
буквенно-цифровой дисплей, 4-значный |
| программирование |
буквенно-цифровой дисплей, 4-значный |
|
| Принадлежности |
| Комплект поставки |
|
| Принадлежности (необязательные) |
| адаптер для трубы: 1 x R 1/2, нерж.сталь, E40179 |
| адаптер для трубы: 1 x R 3/4, нерж.сталь, E40180 |
| адаптер для трубы: 1 x R 1/2, латунь, E40152 |
| адаптер для трубы: 1 x R 3/4, латунь, E40153 |
|
| Примечания |
| Примечания |
| MW = Измеренное значение |
| MEW = Верхний предел диапазона измерения |
| Уплотнение: только с прокладками Centellen, поставляемыми в наборе |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Литой корпус: латунь, покрытие Optalloy, Контакты: позолоченый |
| диаграммы и графики |
| Потеря давления |
| dP |
Потеря давления |
| Q |
объёмный расход |
|
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SU8010-00 — 07.07.2009 — |
