| Приложение |
| Применение |
Контроль скорости потока, Контроль обрыва провода |
| Электронные данные |
| Рабочее напряжение [V] |
19…36 DC |
| Потребление тока [mA] |
< 70 |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
10 |
| Количество каналов |
1 |
| Выходы |
| Электрическое исполнение |
PNP |
| Макс. падение напряжения коммутационного выхода DC [V] |
2,5 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
250 |
| Коммутационная функция контроль скорости потока |
выход замыкается при наличии потока: ON для функции выходного сигнала = нормально открытый / OFF для функции выходного сигнала = нормально закрытый |
| Защита от короткого замыкания |
да |
| Защита от перегрузок по току |
да |
| Программное обеспечение / Программирование |
| Настройка точки переключения |
программирующие кнопки |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…60 |
| Степень защиты |
IP 67, (в комплекте с датчиком) |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
|
| Ударопрочность |
| DIN IEC 68-2-27 |
30 г (6 ms) |
|
| Вибропрочность |
| DIN IEC 68-2-6 |
5 г (55…2000 Hz) |
|
| MTTF [годы] |
342 |
| Механические данные |
| Вес [g] |
225,5 |
| Материал |
нерж. сталь (1.4404 / 316L), нерж. сталь (1.4301/304), PC, PBT-GF20, EPDM/X, латунь |
| Дисплеи / Элементы управления |

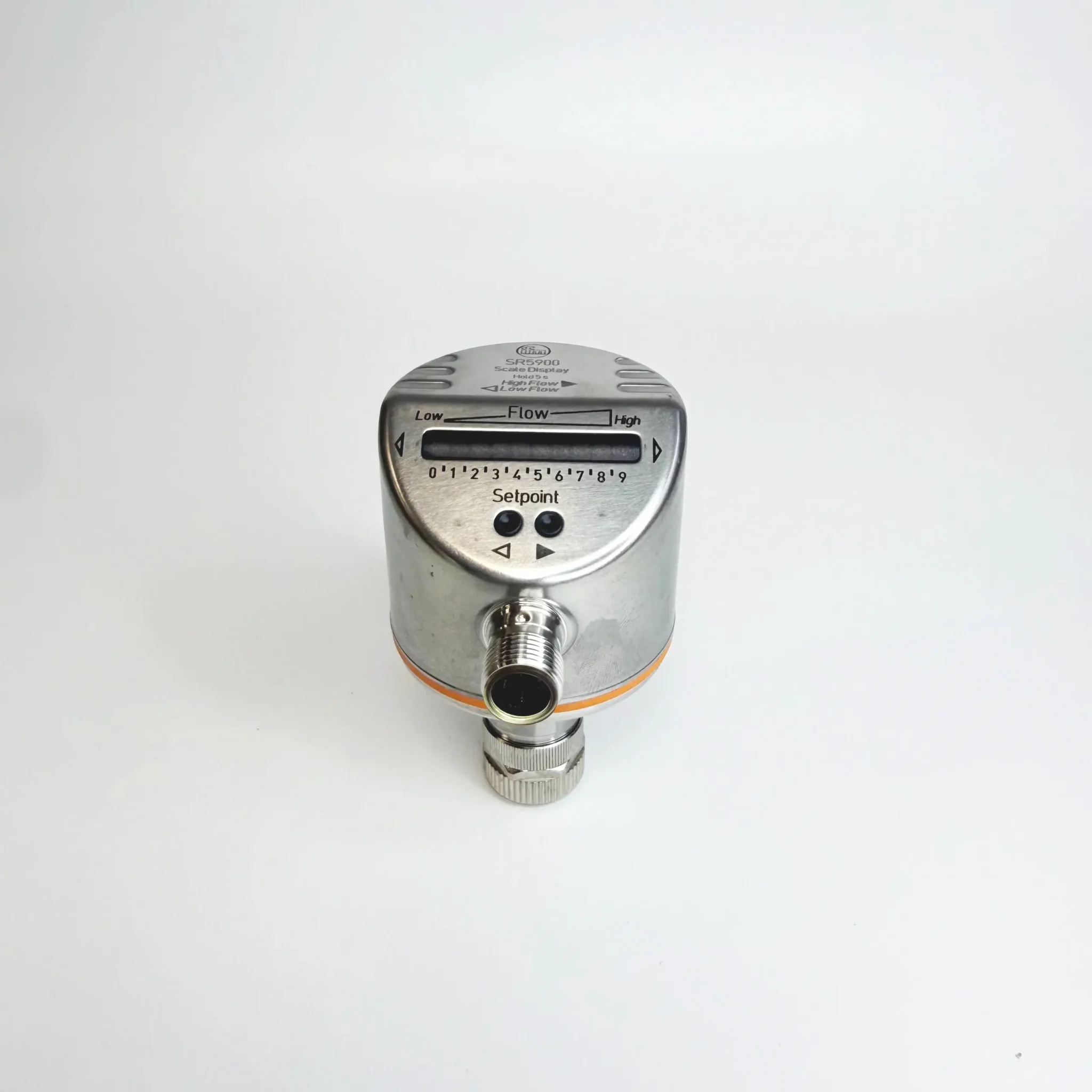

| Дисплей |
| Функция |
светодиод, графическая диаграмма |
| Состояние выхода |
светодиод, оранжевый вспышка в случае обрыва провода |
|
| Примечания |
| Примечания |
| подключение для датчиков потока без защиты от короткого замыкания/переполюсовки |
| Датчик потока должен подключаться прямо к блоку оценочной электроники. |
| Подключение с помощью кабелей-удлинителей не разрешается. |
|
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — SR5900-02 — 17.08.2010 — |
