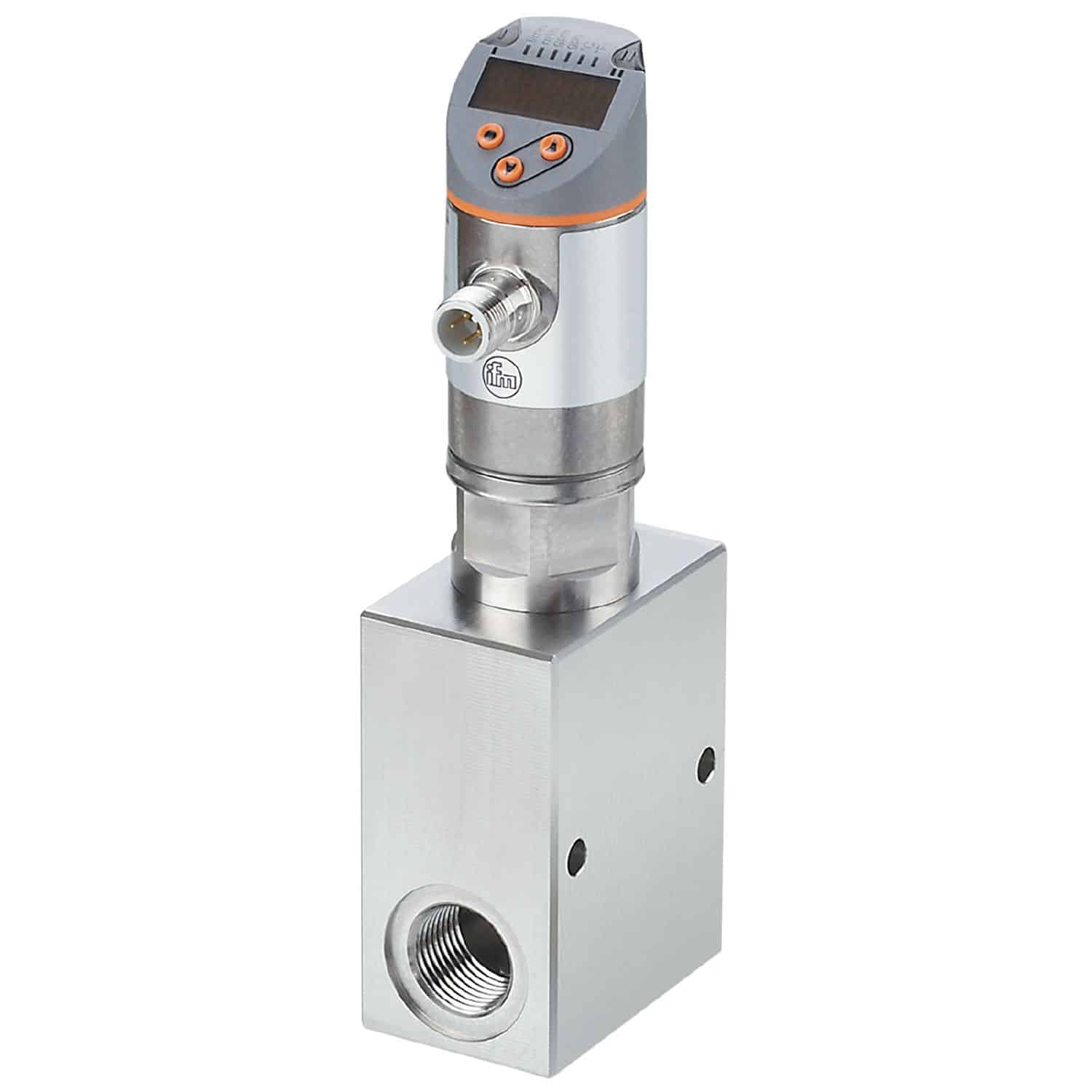

Датчик потока для невозвратного клапана и дисплея

SBZ224

Выходной сигнал

Диапазон измерения

Коммуникационный интерфейс

Материал

Обозначение продукции

Общее количество выходов

Подключение к процессу

Производитель

Рабочее напряжение DC

Температура измеряемой среды

Тип

Тип напряжения

Функция выходного сигнала

Цена по запросу

Будет включен НДС 22%
Срок поставки менджер уточнит при обработке запроса

Артикул: 537e68a2248b Категория:
Техническое описание

Общее описание

Покупая Датчик потока для невозвратного клапана и дисплея IFM, вы выбираете качественный и проверенный продукт. Датчик потока для невозвратного клапана и дисплея IFM SBZ224 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM SBZ224 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, .
Для заказа данной позиции достаточно указать название модели SBZ224 и артикул SBZ12IIBFRKG

Ключевые особенности

Характеристики Диапазон измерения 1…50 l/min; 0,06…3 m³/h; 16…793 gph; 0,26…13,2 gpm Подключение к процессу резьбовое соединение G 1/2 внутренняя резьба

Техническое описание

Описание
Характеристики
Диапазон измерения 1…50 l/min; 0,06…3 m³/h; 16…793 gph; 0,26…13,2 gpm
Подключение к процессу резьбовое соединение G 1/2 внутренняя резьба
Особенности позолоченные контакты
Среда Жидкие среды; Вода; гликолевые растворы; Охлаждающие жидкости
Температура измеряемой среды [°C] -10…100
Предел прочности по давлению 200 bar 20 MPa
Рабочее напряжение [V] 18…30 DC; (по SELV/PELV)
Потребление тока [mA] < 50
Класс защиты III
Защита от переполюсовки да
Время задержки включения питания [s] < 3
Общее количество выходов 2
Выходной сигнал коммутационный сигнал; аналоговый сигнал; частотный сигнал; IO-Link
Функция выходного сигнала нормально открытый / нормально закрытый; (параметризуемый)
Макс. падение напряжения коммутационного выхода [V] 2 DC
Макс. допустимая токовая нагрузка на каждый выход [mA] 150; (200: …60 °C; Температура окружающей среды; 250: …40 °C; Температура окружающей среды)
Аналоговый выход по току [mA] 4…20
Наиб. нагрузка [Ω] 500
Защита от короткого замыкания да
Защита от перегрузок по току да
Частота выхода [Hz] 0…10000
Диапазон измерения/настройки 1…50 l/min; 0,06…3 m³/h; 16…793 gph; 0,26…13,2 gpm
Диапазон индикации 0…60 l/min; 0…3,6 m³/h; 0…951 gph; 0…15,86 gpm
Разрешение 0,01 l/min; 0,001 m³/h; 1 gph; 0,01 gpm
Точка срабатывания SP 0,35…50 l/min; 0,02…3 m³/h; 5…793 gph; 0,08…13,2 gpm
Точка сброса rP 0…49,65 l/min; 0…2,98 m³/h; 0…787 gph; 0…13,12 gpm
Конечная точка частоты, FEP 3,35…50 l/min; 0,2…3 m³/h; 53…793 gph; 0,88…13,2 gpm
Ширина шага 0,05 l/min; 0,005 m³/h; 1 gph; 0,02 gpm
Частота на конечной точке [Hz], FRP 10…10000
Ширина шага [Hz] 10
Динамика измерения 1:50
Контроль температуры
Диапазон измерения -10…100 °C; 14…212 °F
Диапазон индикации -32…122 °C; -25,6…251,6 °F
Разрешение 0,1 °C; 0,1 °F
Точка срабатывания SP -9,3…100 °C; 15,2…212 °F
Точка сброса rP -10…99,3 °C; 14…210,8 °F
С шагом в 0,1 °C; 0,2 °F
Начальная точка частоты, FSP -10…78 °C; 14…172,4 °F
Конечная точка частоты, FEP 12…100 °C; 53,6…212 °F
Частота на конечной точке [Hz], FRP 10…10000
Ширина шага [Hz] 10
Точность/ погрешность
Контроль скорости потока
Точность (в диапазоне измерения) ± (4 % MW + 1 % MEW); (Q > 1 l/min; температура среды и рабочая температура: + 22 °C ± 4K; Способ монтажа вертикально)
Повторяемость ± 1 % MEW
Контроль температуры
Дрейф температуры 0,029 °C / K
Точность [K] 3 K (25 °C; Q > 1 l/min)
Время отклика [s] 0,01
Значение процесса демпфирования dAP [s] 0…5
Ширина шага [s] 0,1
Демпфирование аналогового выхода dAA [s] 0…5
Ширина шага [s] 0,1
Динамика реакции срабатывания T05 / T09 [s] T09 = 120 (Q > 1 l/min)
Программное обеспечение / Программирование Выбор параметров гистерезис / окно; нормально открытый / нормально закрытый; логика переключения; токовый/частотный выход; демпфирование для коммутационного / аналогового выхода; дисплей можно вращать и отключить; стандартная единица измерения; цвет рабочего значения; фактор калибровки
Коммуникационный интерфейс IO-Link
Способ передачи COM2 (38,4 kBaud)
IO-Link проверка 1.1
Стандарт SDCI IEC 61131-9 CDV
Профили Smart Sensor — SSP 0 Generic Profiled Sensor
Function Device identification да
Function Process data variable да
Function Device diagnosis да
SIO режим да
Нужный тип порта A
Аналоговые рабочие данные 2
Бинарные рабочие данные 2
Миним. время рабочего цикла [ms] 3,2
Поддерживаемые DeviceID default 1447
Температура окружающей среды [°C] 0…60
Примечание к температуре окружающей среды температура среды < 80 °C; температура среды < 100 °C: 0...40 °C
Температура хранения [°C] -15…80
Степень защиты IP 65; IP 67
Испытания / одобрения ЭMC DIN EN 61000-6-2; DIN EN 61000-6-3
Ударопрочность DIN EN 60068-2-27 20 г (11 ms)
Вибропрочность DIN EN 60068-2-6 5 г (10…2000 Hz)
MTTF [годы] 170
Вес [g] 1734,3
Корпус Прямоугольный
Размеры [mm] 175,5 x 59 x 39
Материал нерж. сталь (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Материалы корпуса в контакте с изм. средой нерж. сталь (1.4401 / 316); нерж. сталь (1.4404 / 316L); O-кольцо: FKM
Подключение к процессу резьбовое соединение G 1/2 внутренняя резьба
Механические коммутационные циклы 10 миллионов
Дисплей Дисплей 6 x светодиод, зелёный
Состояние выхода 2 x светодиод, жёлтый
Измеренные значения буквенно-цифровой дисплей, красный/зелёный попеременная индикация 4-значный
Программирование буквенно-цифровой дисплей, 4-значный
Примечания Рекомендуем использовать фильтрацию 200-микрон. Все данные приведены для воды (20 °C). Способ монтажа вертикально. MW = Измеренное значение. MEW = Верхний предел диапазона измерения. Упаковочная величина 1 шт.
Электрическое подключение Разъем: 1 x M12; кодировка: A; Контакты: позолоченый
Соединение OUT1: — Коммутационный выход Контроль моментального расхода — Коммутационный выход Контроль температуры — Частотный выход Контроль моментального расхода — Частотный выход Контроль температуры — IO-Link OUT2: — Коммутационный выход Контроль моментального расхода — Коммутационный выход Контроль температуры — Аналоговый выход Контроль моментального расхода — Аналоговый выход Контроль температуры
Цвета жил BK = черный; BN = коричневый; BU = синий; WH = белый
