Инкрементальный энкодер с полым валом
Техническое описание

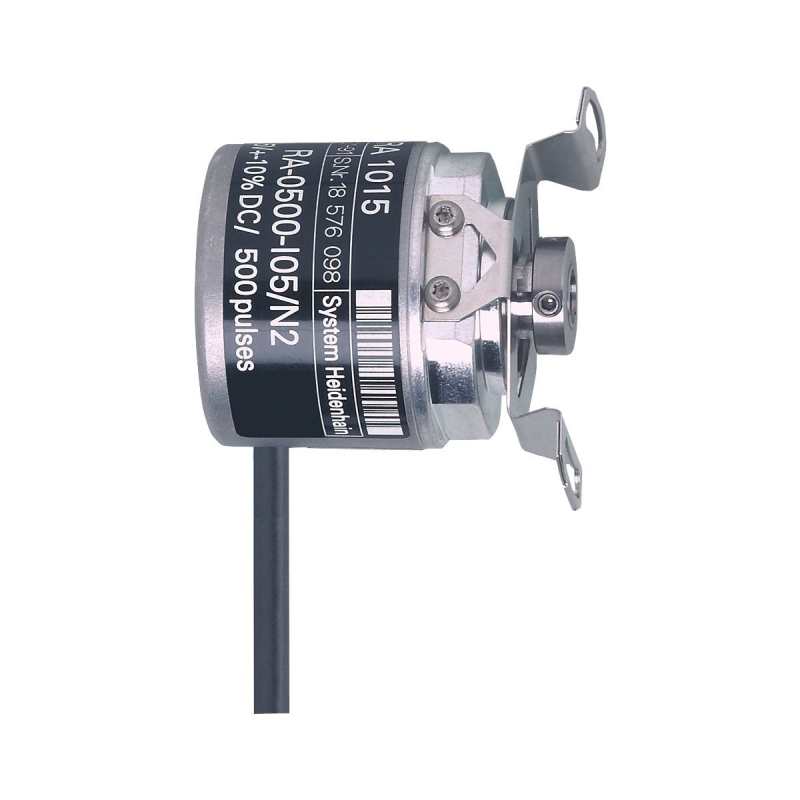

Инкрементальный энкодер с полым валом
RA1051
Цена по запросу
Нет в наличии
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Инкрементальный энкодер с полым валом IFM, вы выбираете качественный и проверенный продукт. Инкрементальный энкодер с полым валом IFM RA1051 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM RA1051 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Архив.
Для заказа данной позиции достаточно указать название модели RA1051 и артикул RA-0500-I05/N5
Ключевые особенности
- Определенная последовательность импульса для надежного измерения скорости вращения
- Энкодер для точного определения положения и линейного измерения
- Простая установка прямо на вал привода
- Радиальный кабель для мест с ограниченным пространством
- Компактный и прочный корпус
Техническое описание
Описание
| Характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Разрешение | 500 разрешение | ||||||
| Исполнение вала | одностороннее отверстие для вала | ||||||
| Диаметр вала [mm] | 6 | ||||||
| Приложение | |||||||
| Функциональный принцип | инкрементальный | ||||||
| Электронные данные | |||||||
| Допустимое отклонение рабочего напряжения [%] | 10 | ||||||
| Рабочее напряжение [V] | 5 DC | ||||||
| Потребление тока [mA] | 120 | ||||||
| Выходы | |||||||
| Электрическое исполнение | TTL | ||||||
| Макс. допустимая токовая нагрузка на каждый выход [mA] | 20 | ||||||
| Частота переключения [kHz] | 300 | ||||||
| Фазовый сдвиг A и B [°] | 90 | ||||||
| Диапазон измерения/настройки | |||||||
| Разрешение | 500 разрешение | ||||||
| Условия эксплуатации | |||||||
| Температура окружающей среды [°C] | -30…100 | ||||||
| Макс. допустимая относительная влажность воздуха [%] | 75, (кратковременно: 95 %) | ||||||
| Степень защиты | IP 64 | ||||||
| Испытания / одобрения | |||||||
| Ударопрочность |
|
||||||
| Вибропрочность |
|
||||||
| MTTF [годы] | 114 | ||||||
| Механические данные | |||||||
| Вес [g] | 358 | ||||||
| Размеры [mm] | Ø 35 / L = 42,1 | ||||||
| Материал | алюминий | ||||||
| Макс. оборот, механический [U/min] | 10000 | ||||||
| Макс. пусковой вращающий момент [Nm] | 2,5 | ||||||
| Reference temperature torque [°C] | 20 | ||||||
| Исполнение вала | одностороннее отверстие для вала | ||||||
| Диаметр вала [mm] | 6 | ||||||
| Крепление вала | H7 | ||||||
| Материал вала |
|
||||||
| Глубина встраивания вала [mm] | 6…21 | ||||||
| Макс. аксиальное смещение [mm] | 0,5 | ||||||
| электрическое подключение | |||||||
| Кабель: 5 m, PUR (полиуретан), радиальный, может быть использован как аксиальный | |||||||
| диаграммы и графики | |||||||
| Импульсная диаграмма |
|
||||||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — RA1051-03 — 18.12.2014 — | |||||||
