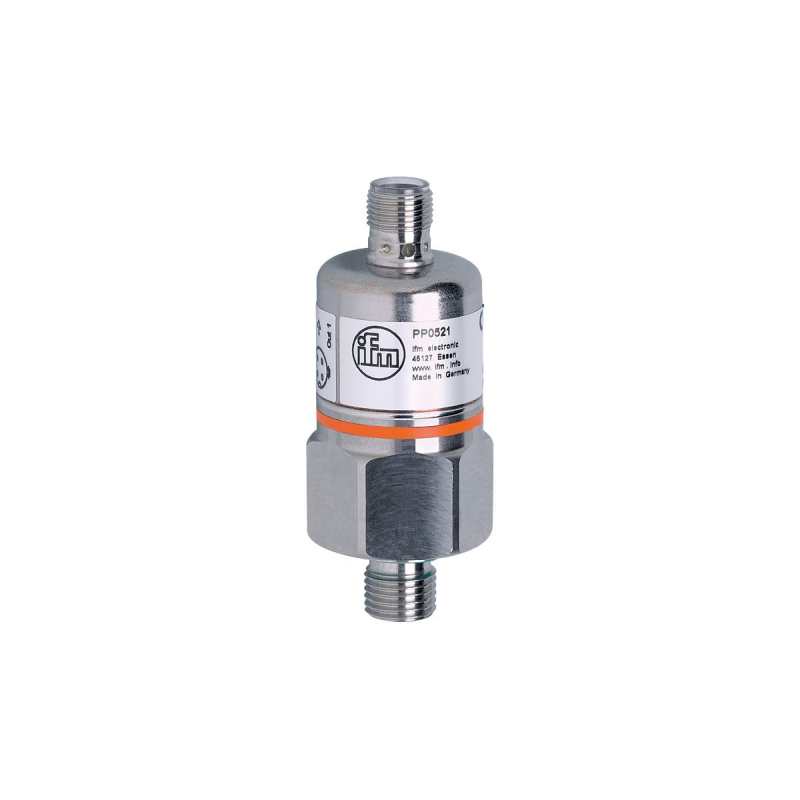

| Характеристики |
| Выходной сигнал |
коммутационный сигнал |
| Диапазон измерения |
| 0…100 bar |
0…1450 psi |
0…10 MPa |
|
| Подключение к процессу |
резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5 |
| Приложение |
| Применение |
для общепромышленного применения |
| Среда |
Жидкие или газообразные среды |
| Условно подходит для |
использование в газообразной среде при давлении > 25 бар только по запросу |
| Температура измеряемой среды [°C] |
-25…90 |
| Мин. разрывное давление |
|
| Предел прочности по давлению |
|
| Тип давления |
относительное давление |
| Электронные данные |
| Рабочее напряжение [V] |
9,6…36 DC, (режим коммуникации: 18…32) |
| Потребление тока [mA] |
< 45 |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Время задержки включения питания [s] |
0,3 |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 2 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал |
| Электрическое исполнение |
NPN |
| Количество цифровых выходов |
2 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
250 |
| Частота переключения DC [Hz] |
170 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Защита от перегрузок по току |
да |
| Диапазон измерения/настройки |
| Диапазон измерения |
| 0…100 bar |
0…1450 psi |
0…10 MPa |
|
| Точка срабатывания SP |
| 1…100 bar |
20…1450 psi |
0,1…10 MPa |
|
| Точка сброса rP |
| 0,5…99,5 bar |
10…1440 psi |
0,05…9,95 MPa |
|
| С шагом в |
|
| Заводская настройка |
|
SP1 = 25,0 bar |
rP1 = 23,0 bar |
|
SP2 = 75,0 bar |
rP2 = 73,0 bar |
|
OUT1 = Hno |
OUT2 = Hno |
|
| Точность/ погрешность |
| Погрешность точки переключения [% диапазона] |
< ± 0,5 |
| Повторяемость [% диапазона] |
< ± 0,1, (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] |
< ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения) |
| Отклонение гистерезиса [% диапазона] |
< ± 0,1 |
| Долговременная стабильность [% диапазона] |
< ± 0,1, (за год) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] |
0,2, (0…80 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] |
0,2, (0…80 °C) |
| Время реакции |
| Время отклика [ms] |
< 3 |
| Демпфирование коммутационного выхода dAP в шагах [s] |
0,003 — 0,006 — 0,010 — 0,017 — 0,060 — 0,125 — 0,250 — 0,500 |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-25…85 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 68, (7 дней / 1 м глубина воды / 0,1 бар) |
| Испытания / одобрения |
| ЭMC |
| Помехоустойчивость |
EN 61000-6-2 |
| EN 61000-4-2 ESD |
4 kV контактный разряд / 15 kV воздушный разряд |
| EN 61000-4-3 ВЧ излучение |
20 V/m |
| EN 61000-4-4 Burst |
4 kV подключение клещами |
| EN 61000-4-5 Surge |
0,5 kV питание / 1 kV Сигнал для приборов DC |
| EN 61000-4-6 ВЧ проводимость |
30 V |
|
| Ударопрочность |
| DIN IEC 60068-2-27 / DIN IEC 60068-2-29 |
1000 г |
| DIN EN 61373 |
Категория 3 |
|
| Вибропрочность |
| DIN IEC 68-2-6 |
20 г (10…2000 Hz) |
| DIN EN 60068-2-64 |
14 г |
| DIN EN 61373 |
Категория 2 |
|
| MTTF [годы] |
309,28 |
| Директива по оборудованию под давлением |
Хорошая инженерно-техническая практика, можно использовать для группы жидкостей 2, группа жидкостей 1 по запросу |
| Механические данные |
| Вес [g] |
224,5 |
| Материал |
нерж. сталь (1.4301/304), FKM, EPDM/X, PA (полиамид) |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4305/303), керамика, FKM |
| Мин. кол-во циклов давления |
100 миллионов |

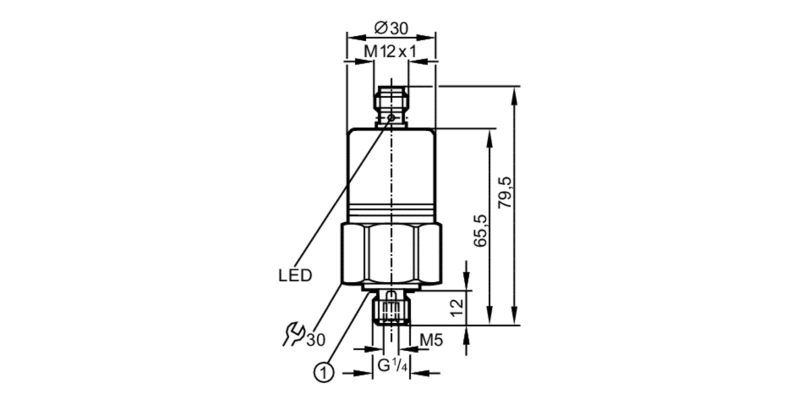

| Подключение к процессу |
резьбовое соединение G 1/4 внешняя резьба внутренняя резьба:M5 |
| Встроенный ограничитель |
нет (можно модифицировать) |
| Дисплеи / Элементы управления |
| Дисплей |
| режим работы |
2 x светодиод, зелёный |
| Состояние выхода |
2 x светодиод, жёлтый |
|
| Функция обучения |
да |
| Примечания |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12 |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PP0522-00 — 30.10.2013 — |
