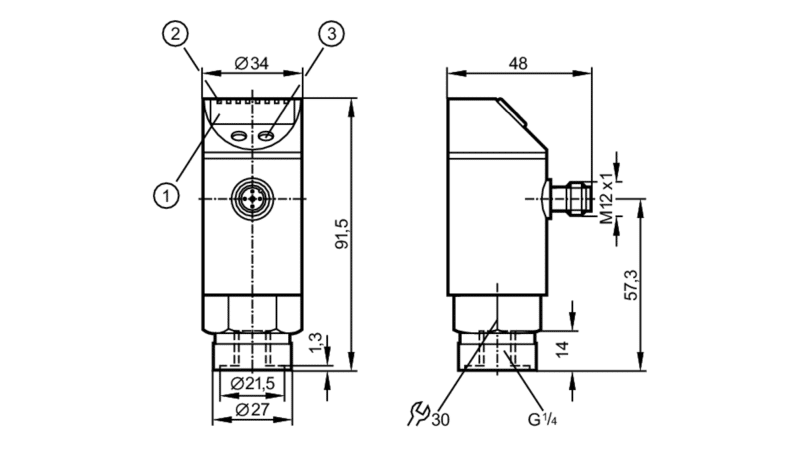

| Характеристики |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, (конфигурируемый) |
| Диапазон измерения |
| 0…250 bar |
0…3625 psi |
0…25 MPa |
|
| Подключение к процессу |
резьбовое соединение G 1/4 внутренняя резьба |
| Приложение |
| Особенности |
позолоченные контакты |
| Применение |
для общепромышленного применения |
| Среда |
Жидкие или газообразные среды |
| Условно подходит для |
использование в газообразной среде при давлении > 25 бар только по запросу |
| Температура измеряемой среды [°C] |
-25…80 |
| Мин. разрывное давление |
|
| Предел прочности по давлению |
|
| Тип давления |
относительное давление |
| Электронные данные |
| Рабочее напряжение [V] |
18…36 DC, (в соответствии с EN 50178 SELV/PELV) |
| Потребление тока [mA] |
< 50 |
| Мин. сопротивление изоляции [MΩ] |
100, (500 V DC) |
| Класс защиты |
III |
| Защита от переполюсовки |
да |
| Защита от перенапряжения |
да, (< 40 V) |
| Время задержки включения питания [s] |
0,3 |
| Встроенный ‘Watchdog’ |
да |
| Входы/выходы |
| Количество входов и выходов |
Количество цифровых выходов: 1, Количество аналоговых выходов: 1 |
| Выходы |
| Общее количество выходов |
2 |
| Выходной сигнал |
коммутационный сигнал, аналоговый сигнал, (конфигурируемый) |
| Электрическое исполнение |
PNP |
| Количество цифровых выходов |
1 |
| Функция выходного сигнала |
нормально открытый / нормально закрытый, (параметризуемый) |
| Макс. падение напряжения коммутационного выхода DC [V] |
2 |
| Постоянный ток нагрузки коммутационного выхода DC [mA] |
250 |
| Частота переключения DC [Hz] |
< 170 |
| Количество аналоговых выходов |
1 |
| Аналоговый выход по току [mA] |
4…20 |
| Наиб.нагрузка [Ω] |
500 |
| Аналоговый выход по напряжению [V] |
0…10 |
| Мин. сопротивление нагрузки [Ω] |
2000 |
| Защита от короткого замыкания |
да |
| Тип защиты от короткого замыкания |
тактовый |
| Диапазон измерения/настройки |
| Диапазон измерения |
| 0…250 bar |
0…3625 psi |
0…25 MPa |
|
| Точка срабатывания SP |
| 2…250 bar |
40…3620 psi |
0,2…25 MPa |
|
| Точка сброса rP |
| 1…249 bar |
20…3600 psi |
0,1…24,9 MPa |
|
| С шагом в |
|
| Заводская настройка |
|
SP1 = 63 bar |
rP1 = 58 bar |
|
| Точность/ погрешность |
| Погрешность точки переключения [% диапазона] |
< ± 0,5 |
| Повторяемость [% диапазона] |
< ± 0,1, (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] |
< ± 0,25 (BFSL) / < ± 0,5 (LS), (BFSL = прямая линия наилучшего соответствия, LS = Установка предельного значения) |
| Отклонение гистерезиса [% диапазона] |
< ± 0,25 |
| Долговременная стабильность [% диапазона] |
< ± 0,05, (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] |
0,2, (0…80 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] |
0,2, (0…80 °C) |
| Время реакции |
| Программируемое время задержки dS, dr [s] |
0, 0,2…50 |
| Макс. время реакции аналогового выхода [ms] |
3 |
| Программное обеспечение / Программирование |
| Выбор параметров |
гистерезис / окно, нормально открытый / нормально закрытый, задержка при включении/выключении, Демпфирование, Дисплей, токовый выход / выход по напряжению |
| Условия эксплуатации |
| Температура окружающей среды [°C] |
-20…80 |
| Температура хранения [°C] |
-40…100 |
| Степень защиты |
IP 67 |
| Испытания / одобрения |
| ЭMC |
| EN 61000-4-2 ESD |
4 kV CD / 8 kV AD |
| EN 61000-4-3 ВЧ излучение |
10 V/m |
| EN 61000-4-4 Burst |
2 kV |
| EN 61000-4-5 Surge |
0,5/1 kV |
| EN 61000-4-6 ВЧ проводимость |
10 V |
|
| Ударопрочность |
| DIN IEC 68-2-27 |
50 г (11 ms) |
|
| Вибропрочность |
| DIN IEC 68-2-6 |
20 г (10…2000 Hz) |
|
| MTTF [годы] |
213 |
| Механические данные |
| Вес [g] |
263,4 |
| Материал |
нерж. сталь (1.4301/304), нерж. сталь (1.4404 / 316L), PC, PBT (полибутилентерефталат), PEI, FKM |
| Материалы корпуса в контакте с изм. средой |
нерж. сталь (1.4305/303), керамика, FKM |
| Мин. кол-во циклов давления |
100 миллионов |
| Подключение к процессу |
резьбовое соединение G 1/4 внутренняя резьба |
| Дисплеи / Элементы управления |
| Дисплей |
| Дисплей |
3 x светодиод, зелёный |
| Состояние выхода |
светодиод, жёлтый |
| Функции дисплея |
буквенно-цифровой дисплей, 4-значный |
| Измеренные значения |
буквенно-цифровой дисплей, 4-значный |
|
| Примечания |
| Рекомендации |
Артикул снят с производства |
| Упаковочная величина |
1 шт. |
| электрическое подключение |
| Соединение |
Разъем: 1 x M12, Контакты: позолоченый |
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PN3001-01 — 06.09.2010 — |
