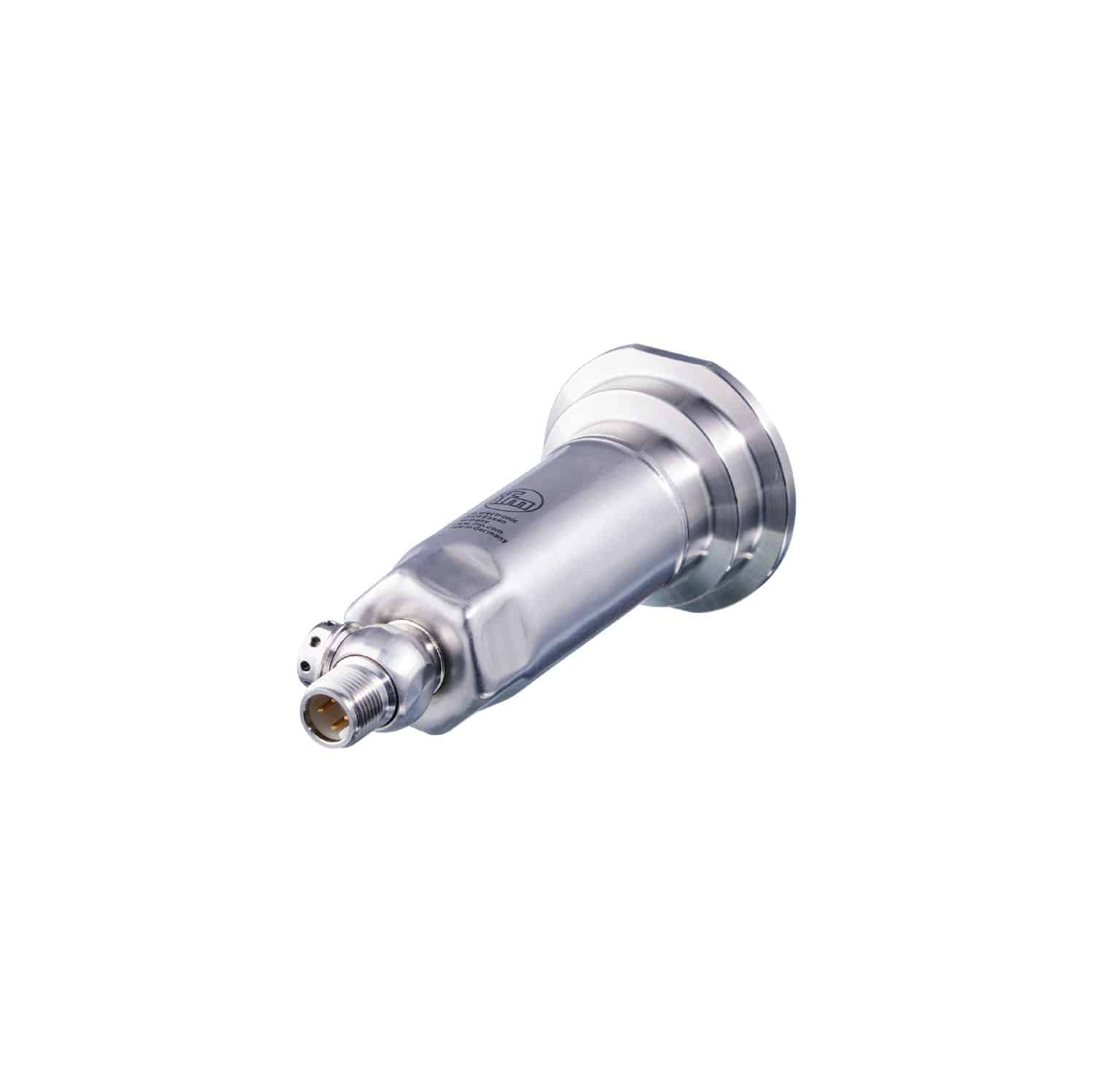

Датчик давления для установки заподлицо
PM1103
| Выходной сигнал | аналоговый сигнал; IO-Link; (конфигурируемый) |
|---|---|
| Диапазон измерения | -1…25 bar -14,6…362,6 psi -0,1…2,5 MPa |
| Коммуникационный интерфейс | IO-Link |
| Материал | нерж. сталь (1.4404 / 316L); PBT (полибутилентерефталат) |
| Обозначение продукции | Датчик для диагностики насоса и мониторинга давления |
| Общее количество выходов | 2 |
| Подключение к процессу | Clamp DN25…DN40 (1…1,5″) DIN 32676 (ISO 2852) |
| Применение | установка заподлицо для пищевой и питьевой промышленности |
| Производитель | IFM |
| Рабочее напряжение DC | 18…30 V |
| Соединение | 1 2 — проводная схема подключения ( аналоговый ); 2 3 — проводная схема подключения ( аналоговый / IO-Link ); OUT1 : IO-Link; OUT |
| Температура измеряемой среды | -25…150 |
| Тип | PM1103 |
| Тип напряжения | DC |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик давления для установки заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления для установки заподлицо IFM PM1103 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PM1103 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Установка заподлицо.
Для заказа данной позиции достаточно указать название модели PM1103 и артикул PM-025-REZ01-E-ZVG/US
Ключевые особенности
Характеристики Количество входов и выходов Количество цифровых выходов: 1; Количество аналоговых выходов: 1 Диапазон измерения -1…25 bar -14,6…362,6 psi -0,1…2,5
Техническое описание
Описание
| Характеристики | |||||||
|---|---|---|---|---|---|---|---|
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 | ||||||
| Диапазон измерения | -1…25 bar -14,6…362,6 psi -0,1…2,5 MPa | ||||||
| Подключение к процессу | Clamp DN25…DN40 (1…1,5″) DIN 32676 (ISO 2852) | ||||||
| Особенности | позолоченные контакты | ||||||
| Измерительный элемент | керамическая емкостная ячейка для измерения давления | ||||||
| Контроль температуры | нет | ||||||
| Применение | установка заподлицо для пищевой и питьевой промышленности | ||||||
| Среда | Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды | ||||||
| Температура измеряемой среды [°C] | -25…150 | ||||||
| Мин. разрывное давление | 150 bar 2175 psi 15 MPa | ||||||
| Предел прочности по давлению | 100 bar 1450 psi 10 MPa | ||||||
| Примечание к прочности по давлению | обратите внимание на сопротивление давлению используемого зажима и герметичность зажимного соединения | ||||||
| Устойчивость к вакууму [mbar] | -1000 | ||||||
| Тип давления | относительное давление; вакуум | ||||||
| Отсутствует застойная зона | да | ||||||
| MAWP (для применения в соответствии с CRN) | 25 bar 2,5 MPa | ||||||
| Электронные данные | |||||||
| Рабочее напряжение [V] | 18…30 DC | ||||||
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) | ||||||
| Класс защиты | III | ||||||
| Защита от переполюсовки | да | ||||||
| Встроенный «Watchdog» | да | ||||||
| 2-проводный потребление тока [mA] | 3,5…21,5 | ||||||
| 2-проводный время задержки включения питания [s] | 1 | ||||||
| 3-проводный потребление тока [mA] | < 45 | ||||||
| 3-проводный время задержки включения питания [s] | 0,5 | ||||||
| Входы/выходы | |||||||
| Количество входов и выходов | Количество цифровых выходов: 1; Количество аналоговых выходов: 1 | ||||||
| Общее количество выходов | 2 | ||||||
| Выходной сигнал | аналоговый сигнал; IO-Link; (конфигурируемый) | ||||||
| Количество цифровых выходов | 1; (IO-Link) | ||||||
| Количество аналоговых выходов | 1 | ||||||
| Аналоговый выход по току [mA] | 4…20; (масштабируемый) | ||||||
| Наиб. нагрузка [Ω] | 700; (Ub = 24 V; (Ub — 9 V) / 21.5 mA) | ||||||
| Защита от короткого замыкания | да | ||||||
| Защита от перегрузок по току | да | ||||||
| Диапазон измерения/настройки | |||||||
| Диапазон измерения | -1…25 bar -14,6…362,6 psi -0,1…2,5 MPa | ||||||
| Аналоговая пусковая точка | -1…20 bar -14,6…290 psi -0,1…2 MPa | ||||||
| Аналоговая конечная точка | 4…25 bar 58…362,6 psi 0,4…2,5 MPa | ||||||
| Шаг | 0,01 bar 0,2 psi 0,001 MPa | ||||||
| Заводская настройка | ASP = 0,0 bar AEP = 25,0 bar | ||||||
| Точность/погрешность | |||||||
| Повторяемость [% диапазона] | < ± 0,1; (при изменениях температуры < 10 K; Turn down 1:1) | ||||||
| Отклонение от характеристики [% диапазона] | < ± 0,2; (линейность, вкл. гистерезис и повторяемость, настройка предельного значения согласно DIN EN IEC 62828-1) | ||||||
| Отклонение линейности [% диапазона] | < ± 0,15; (Turn down 1:1) | ||||||
| Отклонение гистерезиса [% диапазона] | < ± 0,15; (Turn down 1:1) | ||||||
| Долговременная стабильность [% диапазона] | < ± 0,1; (Turn down 1:1; за год) | ||||||
| Суммарное отклонение в диапазоне температур |
|
||||||
| -25…15 °C | Отклонение от характеристики ± 0,05 % от диапазона / 10 K | ||||||
| 15…80 °C | Отклонение от характеристики | ||||||
| 80…150 °C | Отклонение от характеристики ± 0,1 % от диапазона / 10 K | ||||||
| Время реакции | |||||||
| Демпфирование аналогового выхода [s] | 0…4 | ||||||
| 2-проводный время нарастания переходной характеристики аналогового выхода [ms] | 30 | ||||||
| 3-проводный время нарастания переходной характеристики аналогового выхода [ms] | 7 | ||||||
| Интерфейсы | |||||||
| Коммуникационный интерфейс | IO-Link | ||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||
| IO-Link проверка | 1.1 | ||||||
| Стандарт | SDCI IEC 61131-9 | ||||||
| Профили | Smart Sensor — SSP 3.1 Measuring Sensor Common — I&D Identification and Diagnosis | ||||||
| SIO режим | нет | ||||||
| Нужный тип порта | A | ||||||
| Аналоговые рабочие данные | 3 | ||||||
| Миним. время рабочего цикла [ms] | 3,2 | ||||||
| IO-Link разрешение давления [bar] | 0,005 | ||||||
| Рабочие данные IO-Link (циклические) | Функция давление 16 бит; состояние прибора 4 бит | ||||||
| IO-Link функции (ациклические) | специфичный для приложения тег; внутренняя температура | ||||||
| Поддерживаемые DeviceID | default 660 | ||||||
| Режим работы ID прибора | default 660 | ||||||
| Условия эксплуатации | |||||||
| Температура окружающей среды [°C] | -25…80 | ||||||
| Температура хранения [°C] | -40…100 | ||||||
| Степень защиты | IP 67; IP 68; IP 69K | ||||||
| Механические данные | |||||||
| Вес [g] | 369,57 | ||||||
| Корпус | Цилиндрический | ||||||
| Размеры [mm] | Ø 30,2 / L = 111,4 | ||||||
| Материал | нерж. сталь (1.4404 / 316L); PBT (полибутилентерефталат) | ||||||
| Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3); нерж. сталь (1.4435 / 316L); характеристика поверхности: Ra < 0,4 µm / Rz = 4 µm; PTFE (тефлон) | ||||||
| Мин. кол-во циклов давления | 100 миллионов | ||||||
| Подключение к процессу | Clamp DN25…DN40 (1…1,5″) DIN 32676 (ISO 2852) | ||||||
| Электрическое подключение | |||||||
| Разъем | 1 x M12; кодировка: A; Контакты: позолоченый | ||||||
| Соединение | 1 2 — проводная схема подключения ( аналоговый ); 2 3 — проводная схема подключения ( аналоговый / IO-Link ); OUT1 : IO-Link; OUT2 : Аналоговый выход |
