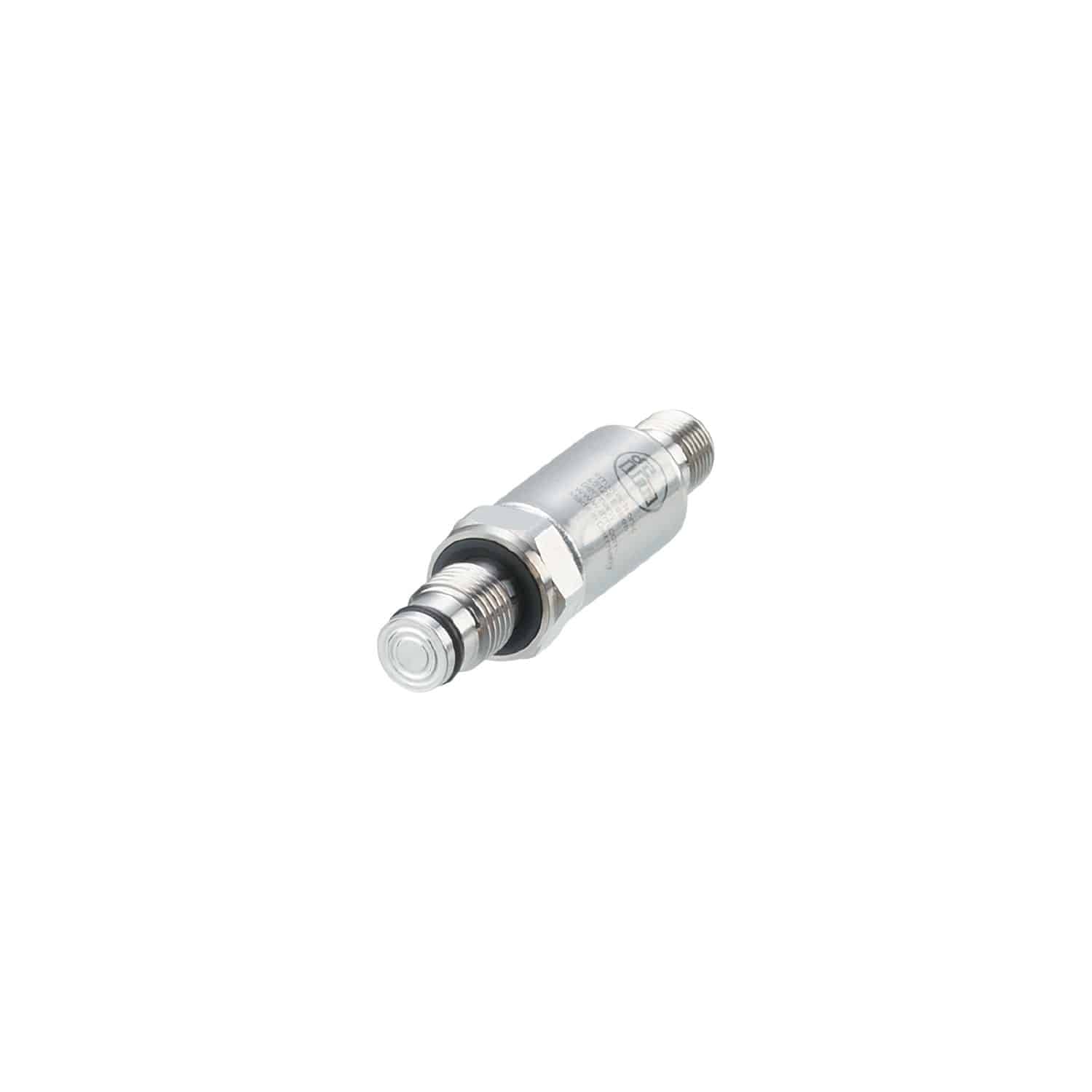

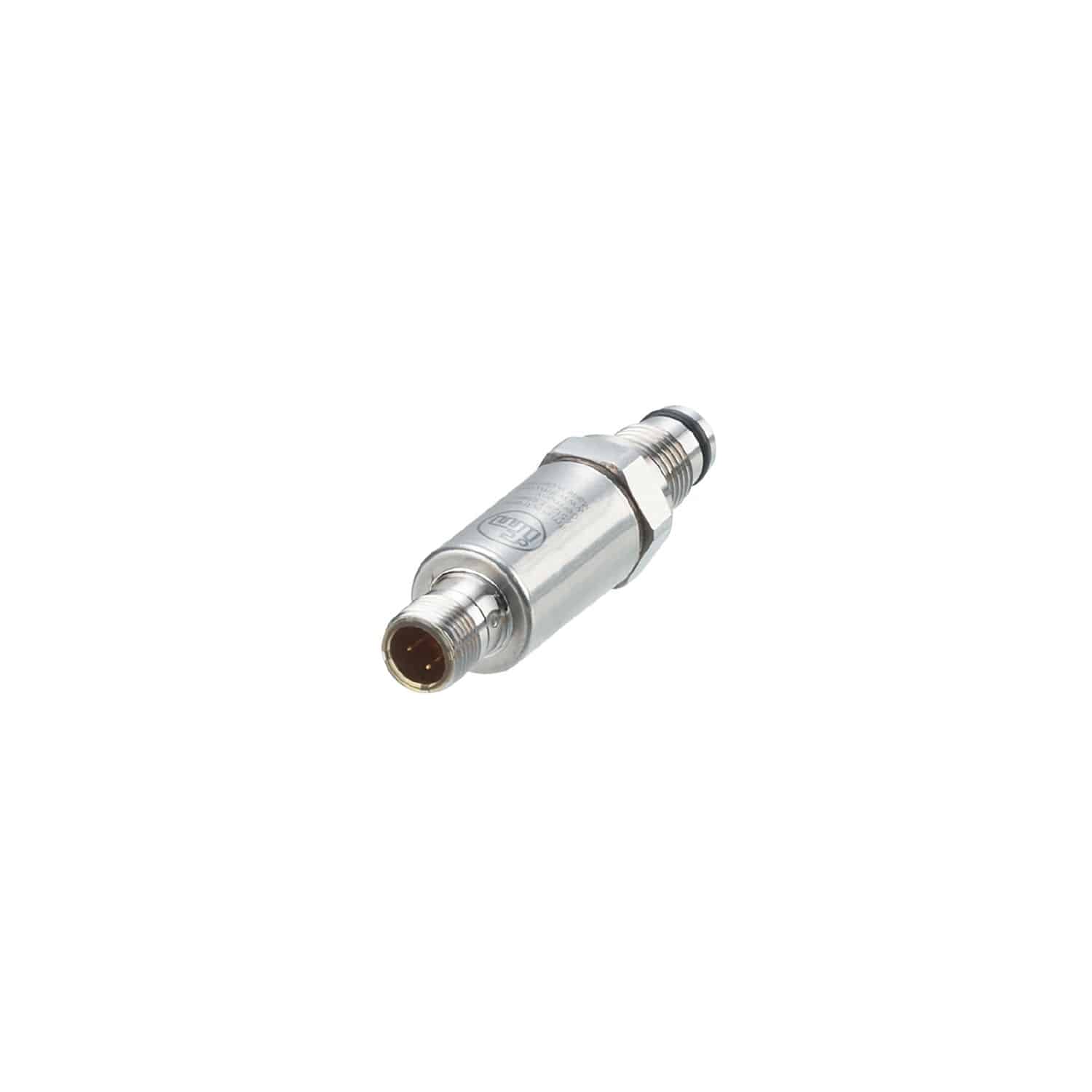

Преобразователь давления с установкой заподлицо
PL5402
| Выходной сигнал | |
|---|---|
| Диапазон измерения | |
| Материал | |
| Обозначение продукции | |
| Общее количество выходов | |
| Подключение к процессу | |
| Применение |
установка заподлицо для промышленного применения; для общепромышленного применения |
| Производитель | |
| Рабочее напряжение DC | |
| Соединение | |
| Температура измеряемой среды | |
| Тип | |
| Тип напряжения |
Цена по запросу
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Преобразователь давления с установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Преобразователь давления с установкой заподлицо IFM PL5402 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PL5402 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Датчики типа РТ / PU.
Для заказа данной позиции достаточно указать название модели PL5402 и артикул PL-100-SEG14-A-ZVG/US/ /W
Ключевые особенности
Характеристики Количество входов и выходов Количество аналоговых выходов: 1 Диапазон измерения 0…100 bar 0…1450 psi 0…10 MPa Подключение к процессу
Техническое описание
| Характеристики | |
|---|---|
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Диапазон измерения | 0…100 bar 0…1450 psi 0…10 MPa |
| Подключение к процессу | резьбовое соединение G 1/4 внешняя резьба |
| Измерительный элемент | тонкопленочная измерительная ячейка с разделительной диафрагмой |
| Применение | установка заподлицо для промышленного применения; для общепромышленного применения |
| Среда | Вязкие среды или жидкости со взвешенными частицами; Жидкие или газообразные среды |
| Температура измеряемой среды [°C] | -20…90 |
| Мин. разрывное давление | 1000 bar 14500 psi 100 MPa |
| Предел прочности по давлению | 250 bar 3626 psi 25 MPa |
| Устойчивость к вакууму | -1000 mbar -0,1 MPa |
| Тип давления | относительное давление |
| Электронные данные | |
| Рабочее напряжение [V] | 8,5…36 DC |
| Мин. сопротивление изоляции [MΩ] | 100; (500 V DC) |
| Класс защиты | III |
| Защита от переполюсовки | да |
| Время задержки включения питания [s] | 0,1 |
| Входы/выходы | |
| Количество входов и выходов | Количество аналоговых выходов: 1 |
| Общее количество выходов | 1 |
| Выходной сигнал | аналоговый сигнал |
| Количество аналоговых выходов | 1 |
| Аналоговый выход по току [mA] | 4…20 |
| Наиб. нагрузка [Ω] | (Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω |
| Защита от короткого замыкания | да |
| Защита от перегрузок по току | да |
| Диапазон измерения/настройки | |
| Диапазон измерения | 0…100 bar 0…1450 psi 0…10 MPa |
| Точность/погрешность | |
| Повторяемость [% диапазона] | < ± 0,05; (при изменениях температуры < 10 K) |
| Отклонение от характеристики [% диапазона] | < ± 0,5; (вкл. дрейф при перетяжке, ошибке нулевой точки и погрешности, нелинейность, гистерезис) |
| Отклонение линейности [% диапазона] | < ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Отклонение гистерезиса [% диапазона] | < ± 0,2 |
| Долговременная стабильность [% диапазона] | < ± 0,1; (за 6 месяцев) |
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < 0,25 (-25...90 °C) |
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < 0,15 (-25...90 °C) |
| Время реакции | |
| Время нарастания переходной характеристики аналогового выхода [ms] | 2 |
| Условия эксплуатации | |
| Температура окружающей среды [°C] | -25…90 |
| Температура хранения [°C] | -25…100 |
| Степень защиты | IP 67; IP 69K |
| Механические данные | |
| Вес [g] | 66 |
| Корпус | Цилиндрический |
| Размеры [mm] | Ø 19 / L = 73,8 |
| Материал | 1.4542 (17-4 PH / 630); нерж. сталь (1.4404 / 316L); PEI |
| Материалы корпуса в контакте с изм. средой | 1.4542 (17-4 PH / 630); нерж. сталь (1.4435 / 316L); FKM |
| Мин. кол-во циклов давления | 60 миллионов; (при 1,2 х номинального давления) |
| Момент затяжки [Nm] | 25…35; (рекомендуемый момент затяжки; В зависимости от смазки, уплотнения и оценки давления) |
| Подключение к процессу | резьбовое соединение G 1/4 внешняя резьба |
| Уплотнение присоединения к процессу | FKM |
| Жидкий наполнитель для переноса давления | NEOBEE (пищевая промышленность, FDA сертификат) |
| Электрическое подключение | |
| Разъем | 1 x M12; кодировка: A |
| Соединение | OUT Аналоговый выход |
| Цвета в соответствии с DIN EN 60947-5-2 | BN коричневый; WH белый |
