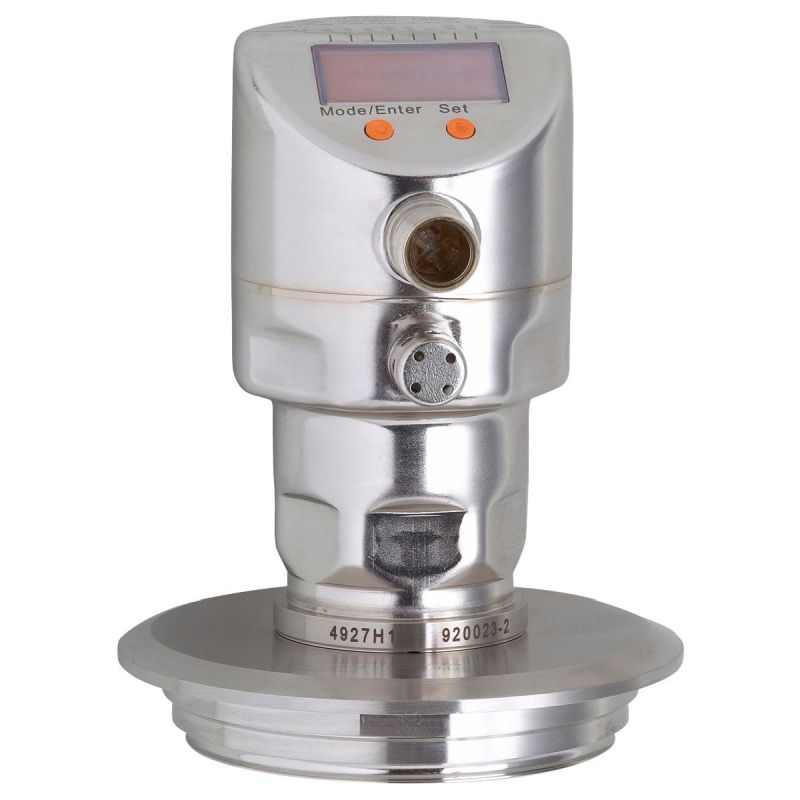

Датчик давления с дисплеем и установкой заподлицо
Техническое описание
Датчик давления с дисплеем и установкой заподлицо
PH5007
Цена по запросу
Нет в наличии
Будет включен НДС 22%Срок поставки менджер уточнит при обработке запроса
Общее описание
Покупая Датчик давления с дисплеем и установкой заподлицо IFM, вы выбираете качественный и проверенный продукт. Датчик давления с дисплеем и установкой заподлицо IFM PH5007 по ценам производителя с доставкой по России. Сроки поставки от нескольких дней, до 6 недель. IFM PH5007 - фото товара, все технические характеристики, инструкции, документация, типовые размеры, все аналоги. Широкий выбор оборудования для гибкого решения задач производства, например, Архив.
Для заказа данной позиции достаточно указать название модели PH5007 и артикул PH-001BREA01-MFRKG/US/ /P
Ключевые особенности
Характеристики Выходной сигнал коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый) Диапазон измерения -0,05…1 bar -50…1000 mbar Подключение к процессу Varivent Form
Техническое описание
Описание
| Характеристики | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый) | ||||||||||
| Диапазон измерения |
|
||||||||||
| Подключение к процессу | Varivent Form N, DN40 (1,5′), Ø 68 mm | ||||||||||
| Приложение | |||||||||||
| Особенности | позолоченные контакты | ||||||||||
| Применение | пищевая и питьевая промышленность | ||||||||||
| Среда | Вязкие среды или жидкости со взвешенными частицами, Жидкие или газообразные среды | ||||||||||
| Температура измеряемой среды [°C] | -25…125, (145 max. 1h) | ||||||||||
| Мин. разрывное давление [mbar] | 30000 | ||||||||||
| Предел прочности по давлению [mbar] | 10000 | ||||||||||
| Тип давления | относительное давление | ||||||||||
| Электронные данные | |||||||||||
| Мин. сопротивление изоляции [MΩ] | 100, (500 V DC) | ||||||||||
| Класс защиты | III | ||||||||||
| Защита от переполюсовки | да | ||||||||||
| Встроенный ‘Watchdog’ | да | ||||||||||
| 2-проводный | |||||||||||
| Рабочее напряжение [V] | 20…32 DC | ||||||||||
| Потребление тока [mA] | 3,6…21 | ||||||||||
| Время задержки включения питания [s] | 1 | ||||||||||
| 3-проводный | |||||||||||
| Рабочее напряжение [V] | 18…32 DC | ||||||||||
| Потребление тока [mA] | < 45 | ||||||||||
| Время задержки включения питания [s] | 0,5 | ||||||||||
| Входы/выходы | |||||||||||
| Количество входов и выходов | Количество цифровых выходов: 2, Количество аналоговых выходов: 1 | ||||||||||
| Выходы | |||||||||||
| Общее количество выходов | 2 | ||||||||||
| Выходной сигнал | коммутационный сигнал, аналоговый сигнал, IO-Link, (конфигурируемый) | ||||||||||
| Электрическое исполнение | PNP/NPN | ||||||||||
| Количество цифровых выходов | 2 | ||||||||||
| Функция выходного сигнала | нормально открытый / нормально закрытый, (параметризуемый) | ||||||||||
| Количество аналоговых выходов | 1 | ||||||||||
| Аналоговый выход по току [mA] | 4…20, обратимый, (масштабируемый) | ||||||||||
| Защита от короткого замыкания | да | ||||||||||
| Тип защиты от короткого замыкания | тактовый | ||||||||||
| Защита от перегрузок по току | да | ||||||||||
| 2-проводный | |||||||||||
| Наиб.нагрузка [Ω] | 300 | ||||||||||
| 3-проводный | |||||||||||
| Макс. падение напряжения коммутационного выхода DC [V] | 2 | ||||||||||
| Постоянный ток нагрузки коммутационного выхода DC [mA] | 250 | ||||||||||
| Частота переключения DC [Hz] | 125 | ||||||||||
| Наиб.нагрузка [Ω] | (Ub — 10 V) / 20 mA | ||||||||||
| Диапазон измерения/настройки | |||||||||||
| Диапазон измерения |
|
||||||||||
| Точка срабатывания SP [mbar] | -48…1000 | ||||||||||
| Точка сброса rP [mbar] | -50…998 | ||||||||||
| Aналоговая пусковая точка [mbar] | -50…750 | ||||||||||
| Aналоговая конечная точка [mbar] | 200…1000 | ||||||||||
| С шагом в [mbar] | 1 | ||||||||||
| Точность/ погрешность | |||||||||||
| Погрешность точки переключения [% диапазона] | < ± 0,2, (Turn down 1:1) | ||||||||||
| Повторяемость [% диапазона] | < ± 0,1, (при изменениях температуры < 10 K, Turn down 1:1) | ||||||||||
| Отклонение от характеристики [% диапазона] | < ± 0,2, (Turn down 1:1 , линейность, вкл. гистерезис и повторяемость , настройка порогового значения в соответствии с DIN EN IEC 62828-1) | ||||||||||
| Отклонение линейности [% диапазона] | < ± 0,15, (Turn down 1:1) | ||||||||||
| Отклонение гистерезиса [% диапазона] | < ± 0,15, (Turn down 1:1) | ||||||||||
| Долговременная стабильность [% диапазона] | < ± 0,1, (Turn down 1:1, за год) | ||||||||||
| Температурный коэффициент нулевой точки [% от диапазона измерения / 10 K] | < ± 0,05, (0...70 °C) | ||||||||||
| Температурный коэффициент диапазона [% от диапазона измерения / 10 K] | < ± 0,15, (0...70 °C) | ||||||||||
| Время реакции | |||||||||||
| Демпфирование коммутационного выхода dAP [s] | 0…30 | ||||||||||
| Демпфирование аналогового выхода dAA [s] | 0,01…99,99 | ||||||||||
| 2-проводный | |||||||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 45 | ||||||||||
| 3-проводный | |||||||||||
| Мин. время реакции коммутационного выхода (dAP) [ms] | 3 | ||||||||||
| Время нарастания переходной характеристики аналогового выхода [ms] | 7 | ||||||||||
| Интерфейсы | |||||||||||
| Коммуникационный интерфейс | IO-Link | ||||||||||
| Способ передачи | COM2 (38,4 kBaud) | ||||||||||
| Условия эксплуатации | |||||||||||
| Температура окружающей среды [°C] | -25…80 | ||||||||||
| Температура хранения [°C] | -40…100 | ||||||||||
| Степень защиты | IP 67, IP 68, IP 69K | ||||||||||
| Испытания / одобрения | |||||||||||
| ЭMC |
|
||||||||||
| Ударопрочность |
|
||||||||||
| Вибропрочность |
|
||||||||||
| Механические данные | |||||||||||
| Вес [g] | 788,6 | ||||||||||
| Материал | нерж. сталь (1.4404 / 316L), FKM, PTFE (тефлон), PBT (полибутилентерефталат), PEI, PFA | ||||||||||
| Материалы корпуса в контакте с изм. средой | Керамика (99,9 % Al2 O3), PTFE (тефлон), нерж. сталь (1.4435 / 316L), характеристика поверхности: Ra < 0,4 / Rz 4 | ||||||||||
| Мин. кол-во циклов давления | 100 миллионов | ||||||||||
| Подключение к процессу | Varivent Form N, DN40 (1,5′), Ø 68 mm | ||||||||||
| Дисплеи / Элементы управления | |||||||||||
| Дисплей |
|
||||||||||
| Дисплей | mbar, kPa, psi, inH2O, mWS, % от диапазона | ||||||||||
| Примечания | |||||||||||
| Упаковочная величина | 1 шт. | ||||||||||
| электрическое подключение | |||||||||||
| Соединение | Разъем: 1 x M12, Контакты: позолоченый | ||||||||||
| ifm electronic gmbh • Адрес : Friedrichstraße 1 • 45128 Essen — Компания оставляет за собой право вносить изменения без предварительного уведомления! — RU-RU — PH5007-01 — 30.10.2013 — | |||||||||||
